AIRFLOW Zentrales Kompaktlüftungsgerät Duplex 3600 Flex
Artikelnummer:
10819940
Ausprägungscode:
AI/DUPLEX-S/3600
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Filterüberwachung | Ja |
| 4 Temperaturfühler für Außen-, Zu-, Ab-, und Fortluft | Ja |
| EIN/AUS u. Brandmeldekontakt | Ja |
| Sammelstörmeldung | Ja |
| Wartungsschalter | Ja |
| Gegenstromwärmetauscher | Ja |
| EC-angetriebene Zu-/Abluftventilatoren | Ja |
| Vollautomatischer, integrierter Bypass | Ja |
| Außenluftfilter F7 | Ja |
| Abluftfilter F5 | Ja |
| Digitale Steuerung inkl. Webserver und Modbus TCP | Ja |
| Typ | DUPLEX 3600 FLEX |
Das Gerät ist für die Innenaufstellung vorgesehen und kann variabel als Stand- oder Deckengerät montiert werden. Seine universelle Ausführung erlaubt es, die Zu- und Abluft wahlweise rechts bzw. links anzuordnen. Ein einfacher Umbau ist selbst direkt auf der Baustelle noch möglich.
Gehäuse:
kältebrückenfreie rahmenlose Konstruktion aus ISO-Paneelen mit PU-Hartschaumkern. Thermische Isolierung T2. Wärmebrückenfaktor TB1
Außenwand:
pulverbeschichtetes Stahlblech, Farbe weiß (RAL 9010).
Wärmetauscher:
Kreuz-Gegenstrom-Plattenwärme-tauscher mit Platten aus Polystyrol, korrosions-beständig, unempfindlich gegen Verschmutzung.
Ventilatoren:
zwei voneinander unabhängig regelbare hocheffiziente EC-angetriebene Ventilatoren mit rückwärtsgekrümmten Schaufeln und flexibel aufgehängten Motoren.
Bypass:
automatisch mit Servoantrieb.
Steuerung:
RD5-Steuerung mit CP-Touch Panel und standardmäßig integriertem Webserver / Modbus TCP

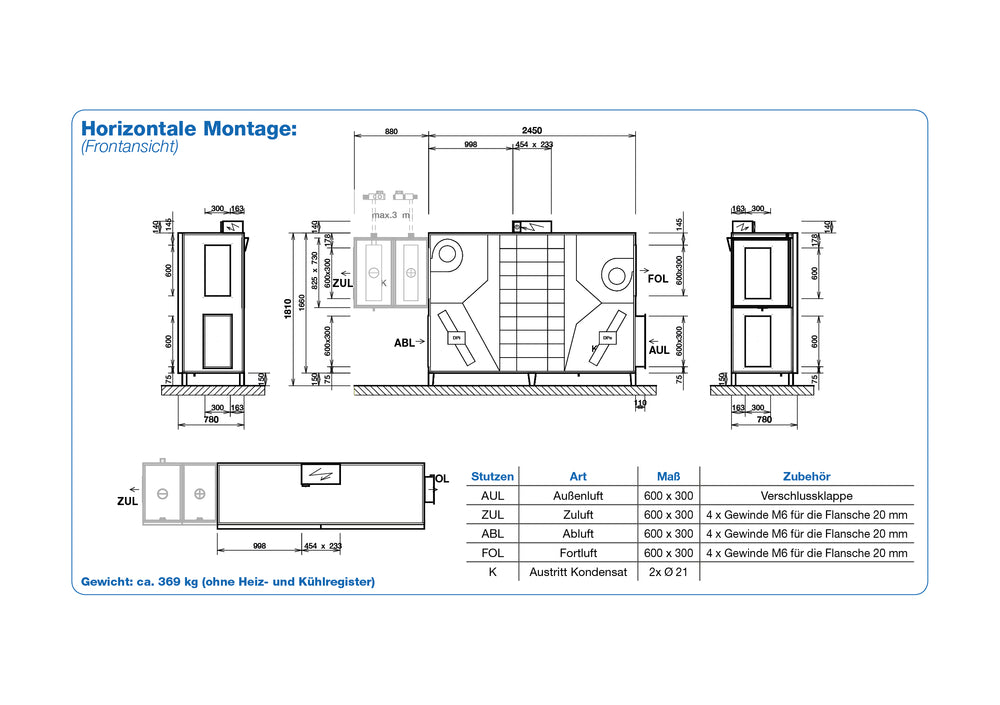

Abmessungen
Duplex 3600 Flex
Duplex 3600 Flex

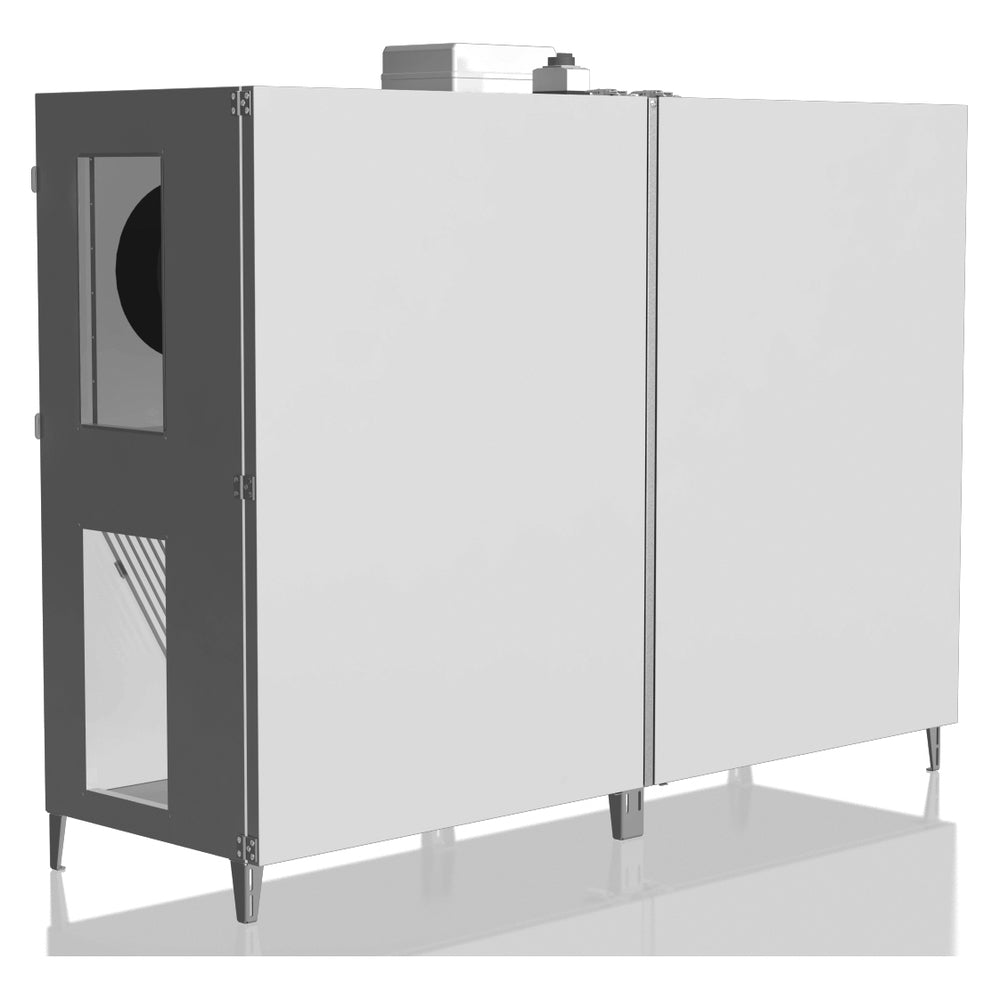

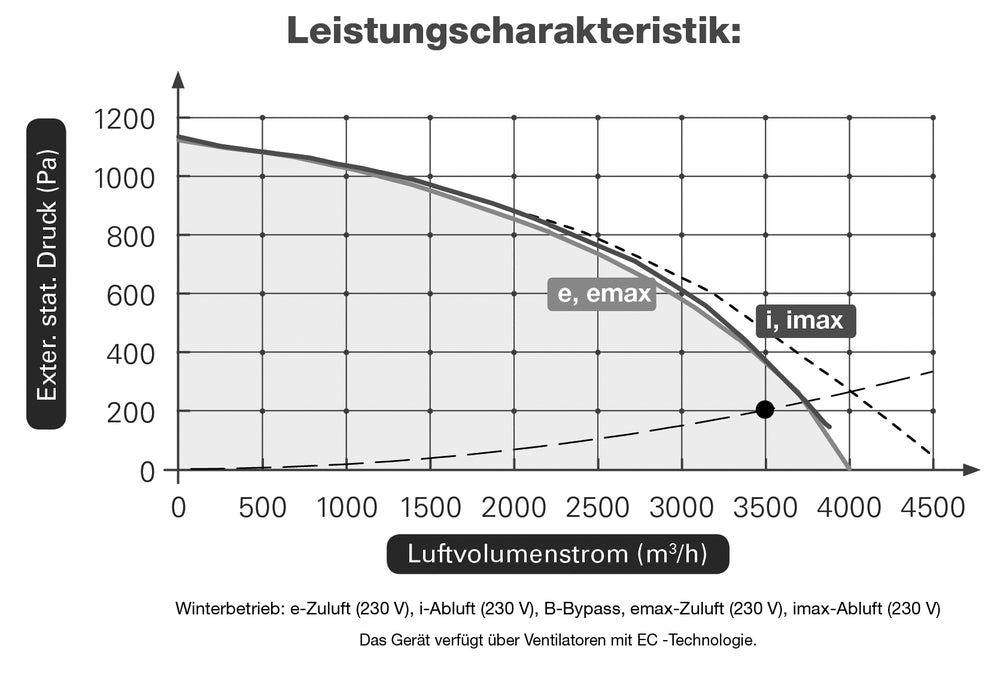

Das Lüftungsgerät DUPLEX 3600 Flex ist ein Zu- und Abluftgerät zur komfortablen Lüftung von Wohngebäuden, Büros, Gaststätten u.v.m. Es erreicht eine Luftleistung bis zu 3500 m³/h und mit dem hoch effizienten Kreuzgegenstromwärme-tauscher einen Wirkungsgrad bis 90 %.
Das Gerät ist für die Innenaufstellung vorgesehen und kann variabel als Stand- oder Deckengerät montiert werden. Seine universelle Ausführung erlaubt es, die Zu- und Abluft wahlweise rechts bzw. links anzuordnen. Ein einfacher Umbau ist selbst direkt auf der Baustelle noch möglich.
Gehäuse:
kältebrückenfreie rahmenlose Konstruktion aus ISO-Paneelen mit PU-Hartschaumkern. Thermische Isolierung T2. Wärmebrückenfaktor TB1
Außenwand:
pulverbeschichtetes Stahlblech, Farbe weiß (RAL 9010).
Wärmetauscher:
Kreuz-Gegenstrom-Plattenwärme-tauscher mit Platten aus Polystyrol, korrosions-beständig, unempfindlich gegen Verschmutzung.
Ventilatoren:
zwei voneinander unabhängig regelbare hocheffiziente EC-angetriebene Ventilatoren mit rückwärtsgekrümmten Schaufeln und flexibel aufgehängten Motoren.
Bypass:
automatisch mit Servoantrieb.
Das Gerät ist für die Innenaufstellung vorgesehen und kann variabel als Stand- oder Deckengerät montiert werden. Seine universelle Ausführung erlaubt es, die Zu- und Abluft wahlweise rechts bzw. links anzuordnen. Ein einfacher Umbau ist selbst direkt auf der Baustelle noch möglich.
Gehäuse:
kältebrückenfreie rahmenlose Konstruktion aus ISO-Paneelen mit PU-Hartschaumkern. Thermische Isolierung T2. Wärmebrückenfaktor TB1
Außenwand:
pulverbeschichtetes Stahlblech, Farbe weiß (RAL 9010).
Wärmetauscher:
Kreuz-Gegenstrom-Plattenwärme-tauscher mit Platten aus Polystyrol, korrosions-beständig, unempfindlich gegen Verschmutzung.
Ventilatoren:
zwei voneinander unabhängig regelbare hocheffiziente EC-angetriebene Ventilatoren mit rückwärtsgekrümmten Schaufeln und flexibel aufgehängten Motoren.
Bypass:
automatisch mit Servoantrieb.
Steuerung:
RD5-Steuerung mit CP-Touch Panel und standardmäßig integriertem Webserver / Modbus TCP

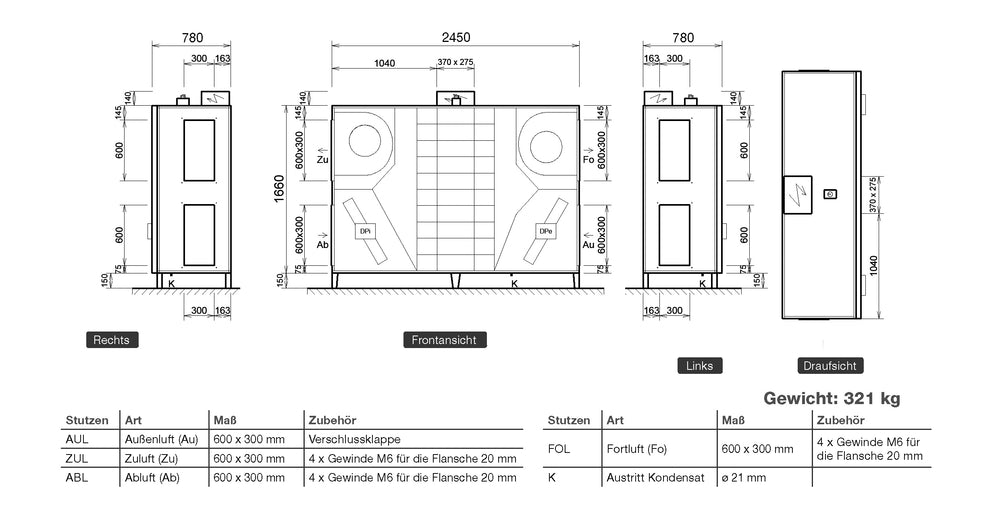

Abmessungen
Duplex 3600 Flex
Duplex 3600 Flex
