Helios KSD 40/20, Kanalschalldämpfer
Artikelnummer:
10012052
Ausprägungscode:
HE/KSD/40/20
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Einfügungsdämpfung [dB] | 17.000000 dB |

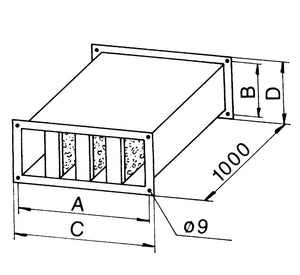

| Abmessung C [mm] | 443.0 MMT |
| Abmessung B [mm] | 220.0 MMT |
| Abmessung A [mm] | 420.0 MMT |
| Abmessung D [mm] | 240.0 MMT |
| Typ | KSD 40/20 |
| Einfügungsdämmmaß De bei 8000 Hz | 18 dB |
| Einfügungsdämmmaß De bei 500 Hz | 23 dB |
| Einfügungsdämmmaß De bei 250 Hz | 11 dB |
| Einfügungsdämmmaß De bei 2000 Hz | 31 dB |
| Einfügungsdämmmaß De bei 125 Hz | 8 dB |
| Einfügungsdämmmaß De bei 1000 Hz | 31 dB |
| mittleres Dämmmaß | 17 Hz |
| mit Kanalnennmaß | 40/20 CMT |
| Kanalbreite [mm] | 400 |
| Kanalhöhe [mm] | 200 |
Gehäuse aus verzinktem Stahlblech mit Anschlussflanschen maßlich auf Kanalventilatoren abgestimmt, zum druck/saugseitigen Einsatz im Kanalverlauf. Auskleidung der Kulissen mit Mineralwolle, strömungsseitig mit einem Vlies gegen Abrieb ausgerüstet.
