Helios WHR 100, Warmwasser-Heizregister für Rohrdurchmesser 100 mm
Datenblatt Export
| Abmessung C [mm] | 140.0 MMT |
| Abmessung D [mm] | 100.0 MMT |
| Abmessung A [mm] | 165.0 MMT |
| Abmessung B [mm] | 180.0 MMT |
| Typ | WHR 100 |

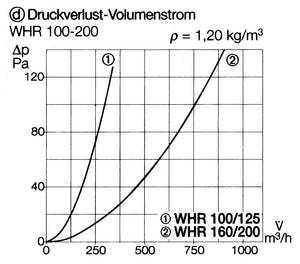

| Druckverlust | 1 PA |
| bei Volumenstrom [m³/h] | 150 m³/h |
| bei Wassermenge | 84 l/h |
| Anschlussdurchmesser [mm] | 3/4 MMT |
| Nennweite | 100 |
| passend zu Rohrdurchmesser | 100 MMT |
| Wärmeleistung bei Vor-/Rücklauftemperatur 60/40°C [K] | 17,0 K |
| Wärmeleistung bei Vor-/Rücklauftemperatur 90/70°C | 1,9 kW |
| Werkstoff des Gehäuses | Stahlblech |
| Heizleistung | 1,900.000000 W/m |
| Heizleistung [W] | 1,900.000000 W |

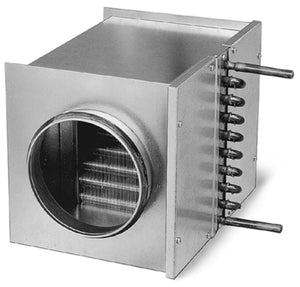

Kompaktes Warmwasser-Heizregister zum Rohrstrecken-Einbau. Gehäuse aus verzinktem Stahlblech mit beidseitigen Anschlüssen mit Gummi-Lippendichtung zum Einbau in Normrohre. Wärmetauscher: Kupfer-Rohre, aufgepressten Aluminium-Lamellen. Betriebstemperatur max. 100 °C, Betriebsdruck max. 8 bar. Wasseranschlussrohre mit Außengewinde. Wasseranschlussseitig zwei Revisionsdeckel zur einfachen Montage.
