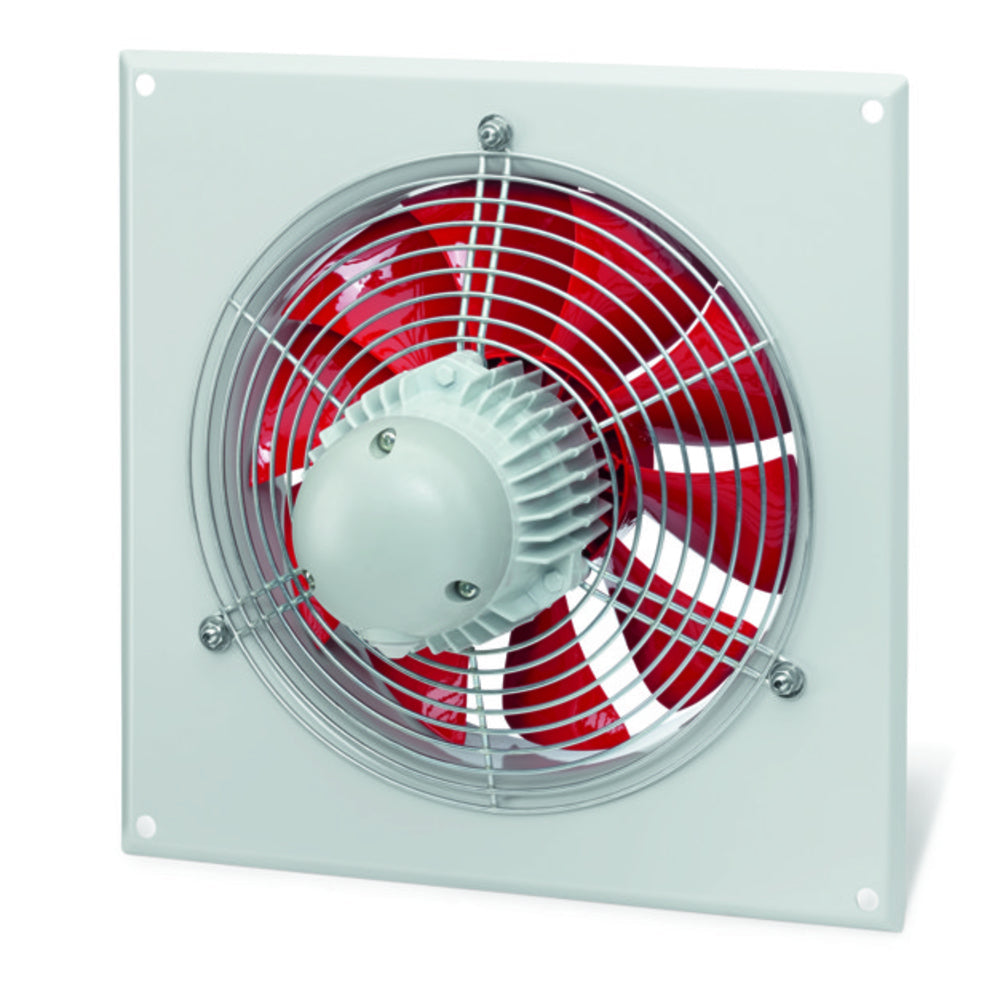

Helios Axial-Hochleistungsventilator 3-PH, EX-geschützt, mit Gitter
Datenblatt Export
| Einbauort | Außenwand |
| Typ | HQD 355/6 Ex |
| Schutzart | IP55 |
| Gerätegruppe gemäß Richtlinie 94/9/EG | II |
| Nennleistung [W] | 250 |
| Nennweite | 355 |
| Netzfrequenz | 50 Hz |
| Fördermitteltemperatur [°C] | 40 °C |
| Werkstoff des Gehäuses | Stahlblech |
| Temperaturklasse gemäß Richtlinie 94/9/EG | T1 bis T3 |
Elektrischer Stellmotor mit Federrücklauf zum Öffnen und Schließen der Verschlussklappen JVK mit einem maximalen Drehmoment von 10 Nm und 24 Volt Anschluss. Potentialfreie Meldekontakte für Rückmeldung der Positionen ,,auf" und ,,zu" sind beliebig einstellbar. Ausführung überlastsicher und wartungsfrei mit Federrücklauf. Steckfunktion für Direktmontage auf der Klappenachse. Mit zwei integrierten Hilfsschaltern, einer Verdrehsicherung, einer mechanischer Stellungsanzeige und beigefügtem Drehwinkelbegrenzer. Die manuelle Betätigung und Fixierung erfolgt mittels Handkurbel und Verriegelungsschalter.Axial-Hochleistungsventilator quadratische Einbauplatte, Einströmdüse, direkt angetrieben, explosionsgeschützt gemäß ATEX. Quadratische Einbauplatte mit angeformter Düse aus verzinktem Stahlblech. Laufrad mit 7 Schaufeln aus Thermoplast. Hoher Wirkungsgrad, niedriges Betriebs- geräusch. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940. Einsetzbar im Bereich von -20 °C bis +40 °C. Oberflächen- widerstand geringer als 1 GOhm. Drehstrom-Kurzschlußläufer-Motor, geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung, nicht regelbar. Ex-Ausführung gemäß ATEX.
