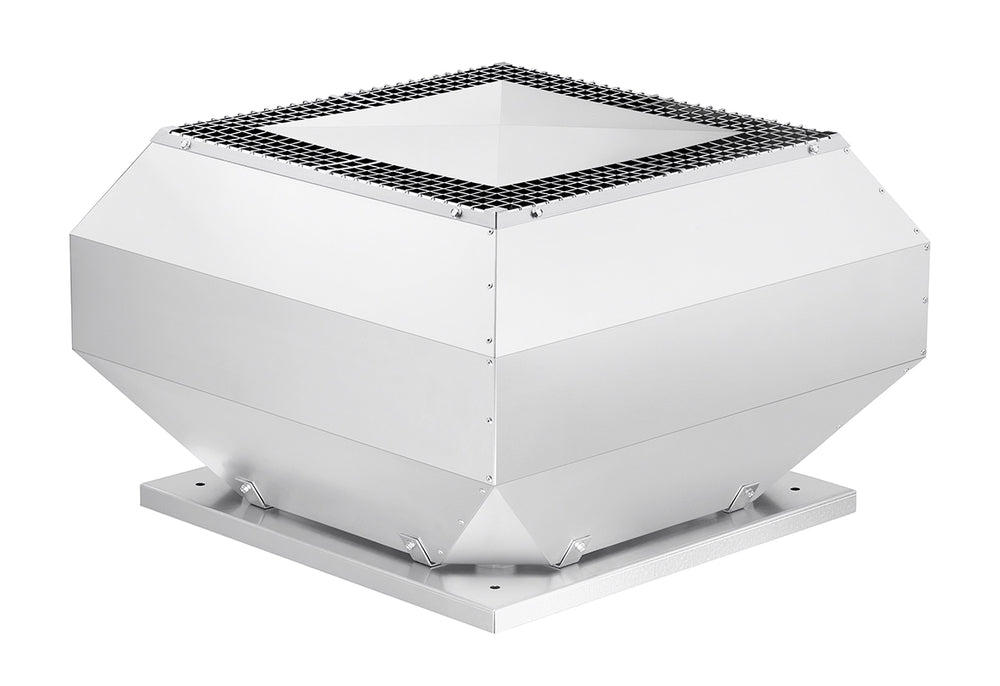

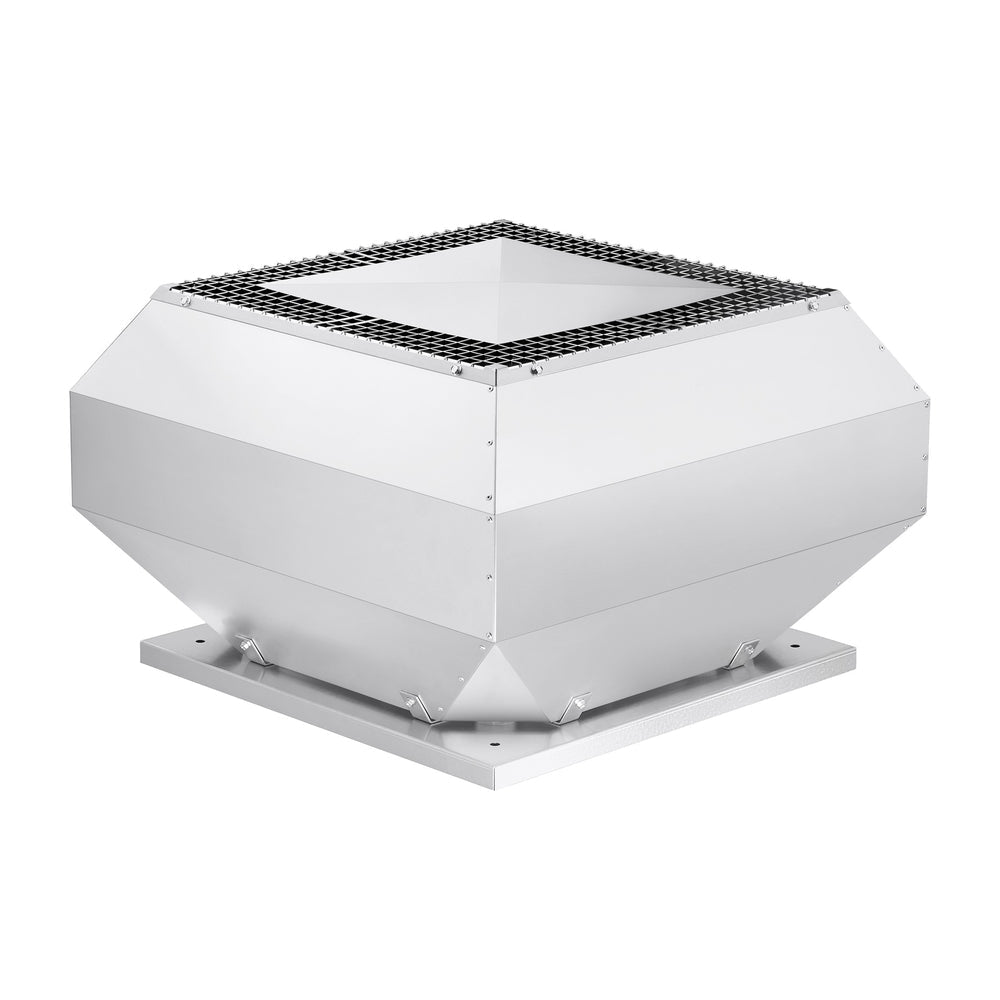

Helios Dachventilator vertikal 3-PH, 400 V, 4-polig EX-geschützt
Datenblatt Export
| Temperaturklasse gemäß Richtlinie 94/9/EG | T1 bis T3 |
| Nennleistung [W] | 75 |
| Nennweite | 200 |
| Netzfrequenz | 50 Hz |
| Fördermitteltemperatur [°C] | 40 °C |
| Einbauort | Dach |
| Typ | VDD 200/4 EX |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Für Ex-Zone Gas | 2 |
| Werkstoff des Gehäuses | Aluminium |
| Schutzart | IP44 |
| Gerätegruppe gemäß Richtlinie 94/9/EG | II |
Vertikal ausblasender Dachventilator mit wirkungsgradoptimiertem Aluminiumgehäuse und neu entwickeltem Hochleistungs-Radiallaufrad, explosionsgeschützt gemäß ATEX. Gehäuse aus seewasserbeständigem Aluminium mit integriertem Eingriffsschutz. Motortragplatte und Grundplatte aus verzinktem Stahl mit Einströmdüse aus Aluminium. Grundplatte mit Gewindeschraube zum Befestigen von saugseitigem Zubehör (Lochbild nach DIN 24155, Bl. 3). Schutzgitter serienmäßig an der Ausblasseite entsprechend DIN EN ISO 13857. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Aluminium. Dynamisch gewuchtet nach DIN ISO 1940-1. Drehzahlsteuerbarer Drehstrom-Außenläufermotor in geschlossener Bauart in IP44. Kugelgelagert mit Feuchteschutzisolation. Wartungs- und funkstörungsfrei. Ex-Ausführung gemäß ATEX.
