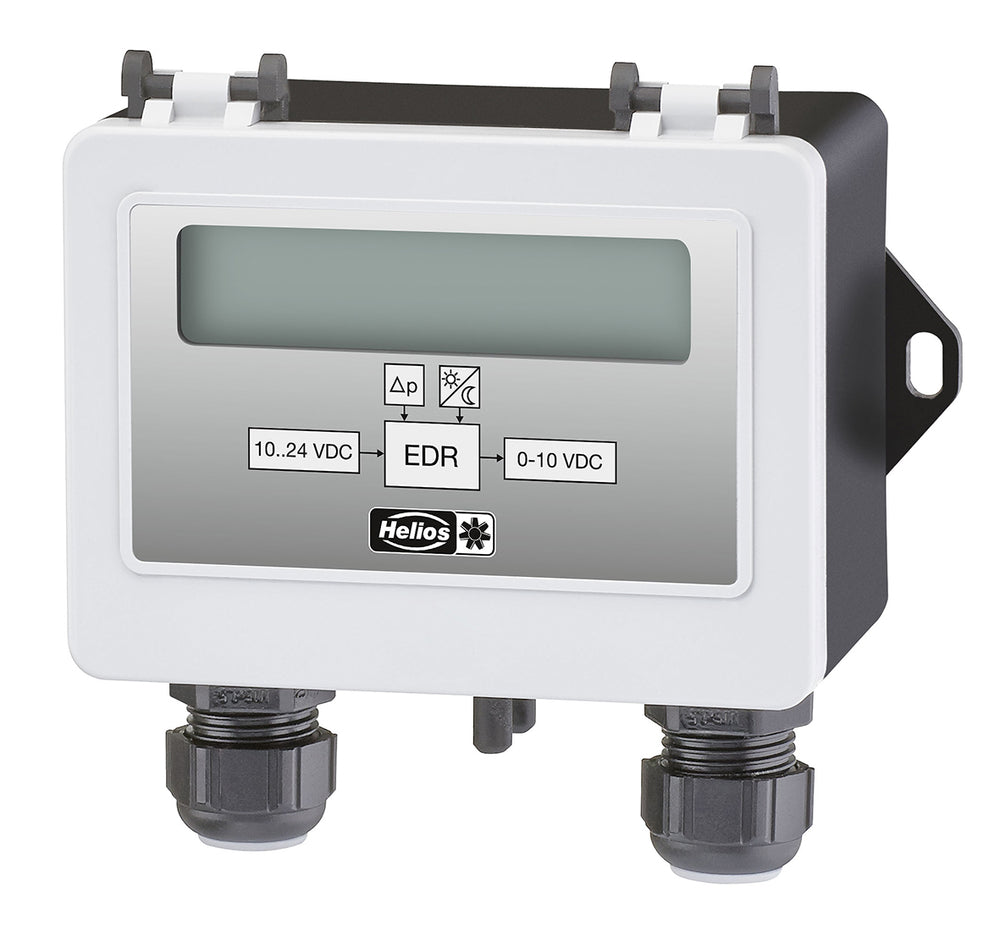

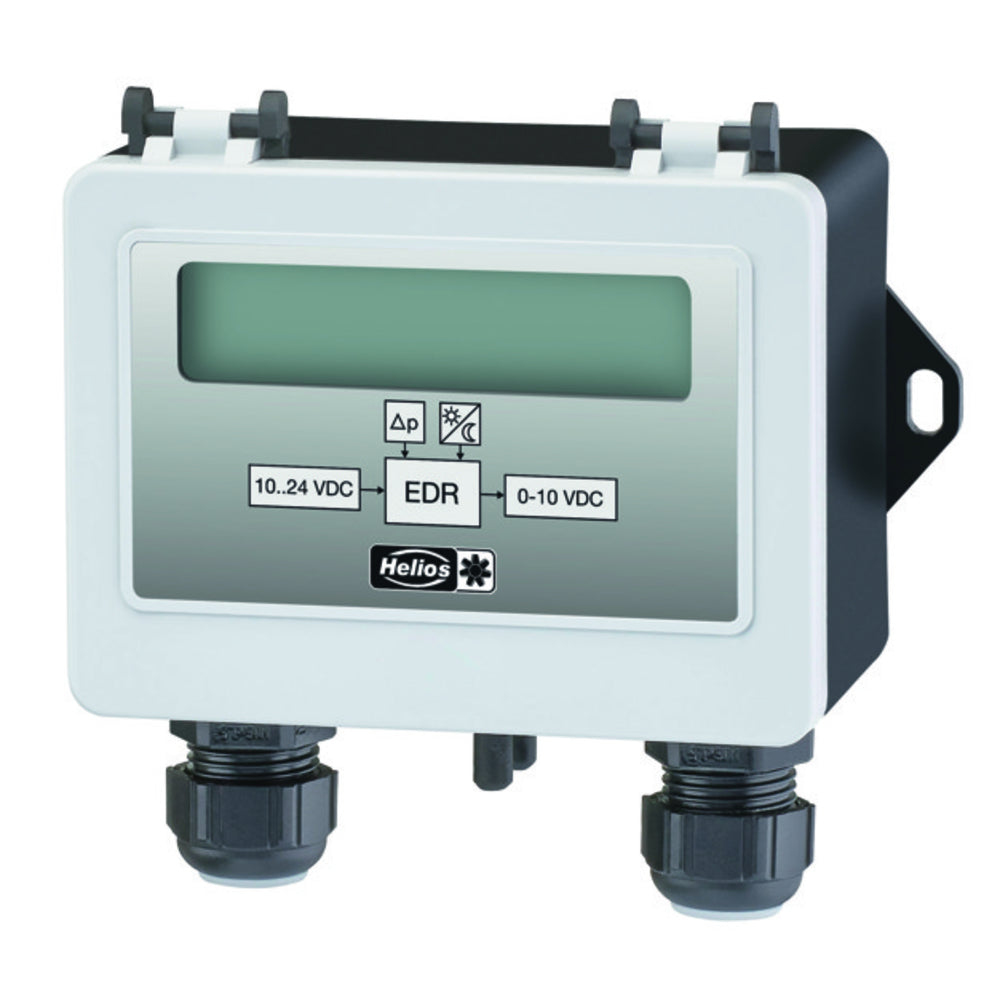

Helios EDR, elektr. Druckregler für EC- und AC-Ventilatoren mit FU 24V / 0-10V
Datenblatt Export
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Schutzart | IP54 |
| Bemessungsbetriebsspannung Ue bei DC [V] | 24 V |
| Mit Handbetätigung | Ja |
| Elektronische Ausführung | Ja |
| Mit manuellem Ein-/Ausschalter | Nein |
| Explosionsgeschützt | Nein |
| Druck-Schaltdifferenz | 1,000.000000 BAR |
| Berstdruck | 2.000000 BAR |
| Max. Prüfdruck | 2.000000 BAR |
| Mediumtemperatur [°C] | 40 °C |
| Geeignet als Wächter | Ja |
| Geeignet als Begrenzer | Ja |
| Geeignet als 2 Punktregler | Nein |
| Max. Betriebsdruck [hPa] | 1,000.000000 hPa |
| Anfangswert Messbereich Druck [Pa] | 0.000000 PA |
Elektronischer Regler für Differenzdruck mit fest integriertem Drucksensor und Anschlüssen für Druckschläuche (DN5 mm, bauseits). Einstellbare Druckbereiche: 0-1000 Pa, 0-500 Pa, 0-300 Pa, 0-200 Pa. Zur stufenlosen Regelung von 1~- und 3~ -EC-Ventilatoren oder Frequenzumrichtern mit einem Sollwerteingang von 0-10 V DC. Stellt der EC-Ventilator bzw. Frequenzumrichter eine Versorgungsspannung von 10-24 V DC/6 mA Sicherheitskleinspannung) zur Verfügung, kann der Regler direkt daraus versorgt werden, alternativ über ein Netzteil (NG 24, Zubehör).
