Helios F 200, Formstück
Artikelnummer:
10010831
Ausprägungscode:
HE/F/200
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export

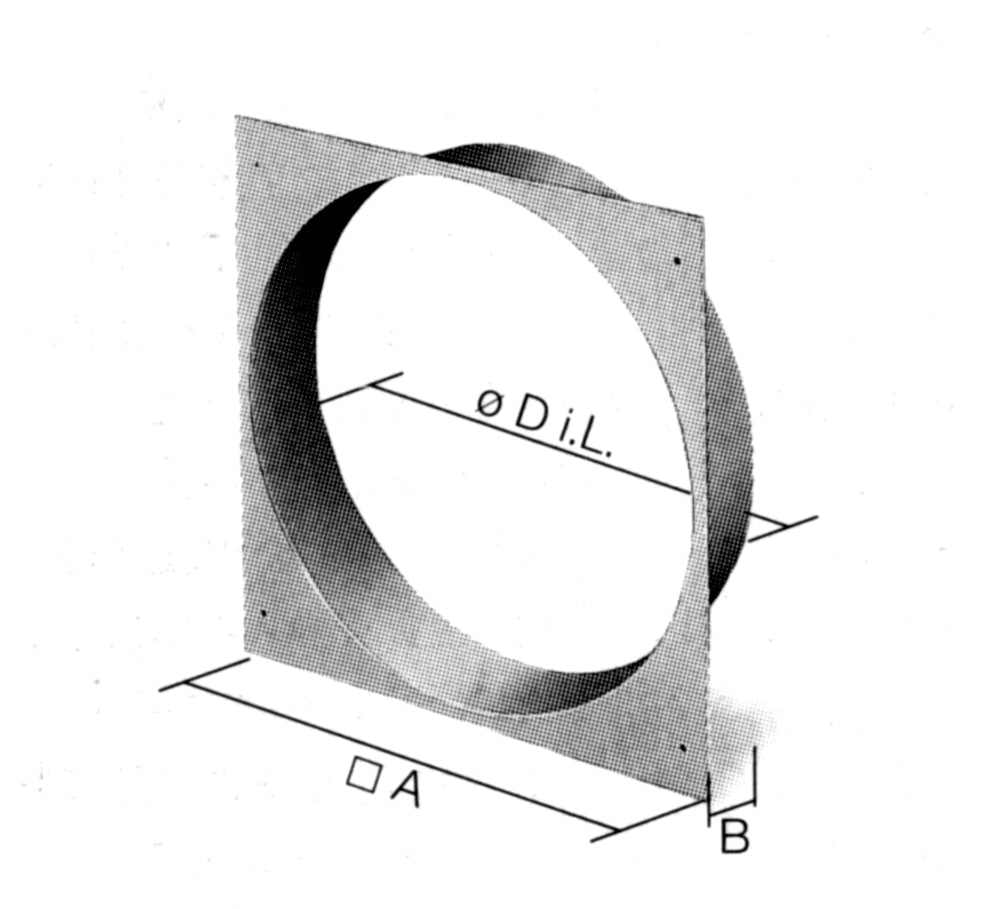

| Abmessung A [mm] | 240.0 MMT |
| Abmessung B [mm] | 55.0 MMT |
| Typ | F 200 |
| Einbauort | Rohr |
| D.i.L | 210 MMT |
| Klappen-NG | 20 CMT |
| Werkstoff | Stahlblech |

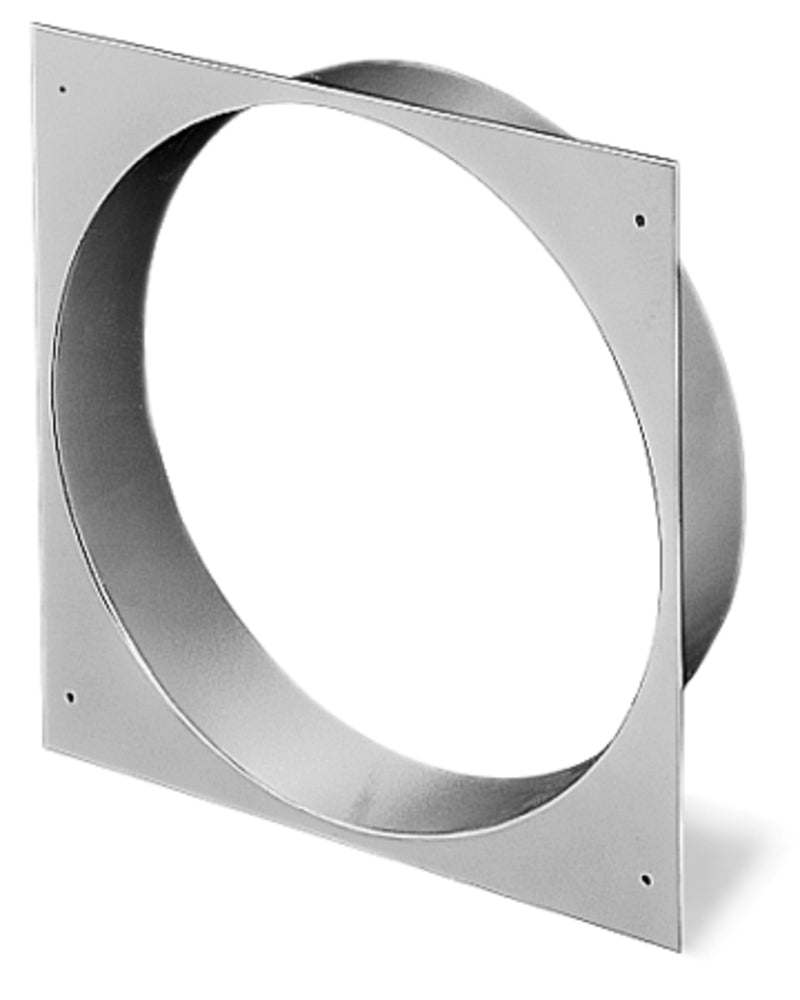

Adapter-Stück aus verzinktem Stahlblech zur direkten Montage von Verschlußklappen auf zylindrischen Ventilatorstutzen oder Rohre. 4 Bohrungen in den Ecken zur Befestigung der Verschlußklappen. Runder Stutzen auf das Ventilatorgehäuse aufschiebbar, mittels Schneidschrauben zu befestigen.
Adapter-Stück aus verzinktem Stahlblech zur direkten Montage von Verschlußklappen auf zylindrischen Ventilatorstutzen oder Rohre. 4 Bohrungen in den Ecken zur Befestigung der Verschlußklappen. Runder Stutzen auf das Ventilatorgehäuse aufschiebbar, mittels Schneidschrauben zu befestigen.
