Helios GBW 315/4, Gigabox inkl. Formstück u.flex Manschetten, 1-PH regelbar 230V-50Hz
Datenblatt Export
| Typ | GBW 315/4 |
| Fördermitteltemperatur [°C] | 55 °C |
| Förderleistung (max.) [m³/h] | 1490 m³/h |
| Fördermitteltemperatur (max.) bei Nennspannung [°C] | 55 °C |
| Fördermitteltemperatur (max.) bei Regelung [°C] | 55 °C |
| Gewicht [kg] | 31.0 |
| Ventilator ausschwenkbar | Nein |
| Nennweite | 315 |
| Netzfrequenz | 50 Hz |
| Schalldruckpegel in 4 m Gehäuseabstrahlung | 29 dB(A) |
| Leistungsaufnahme [W] | 0,135 W |
| Nenndrehzahl [1/min] | 1325 |
| Nennleistung [W] | 123 |
| Werkstoff des Gehäuses | Stahlblech |
| Stromaufnahme bei Nennspannung | 0,58 A |
| Stromaufnahme bei Regelbetrieb | 0,60 A |
| Motortyp | AC |

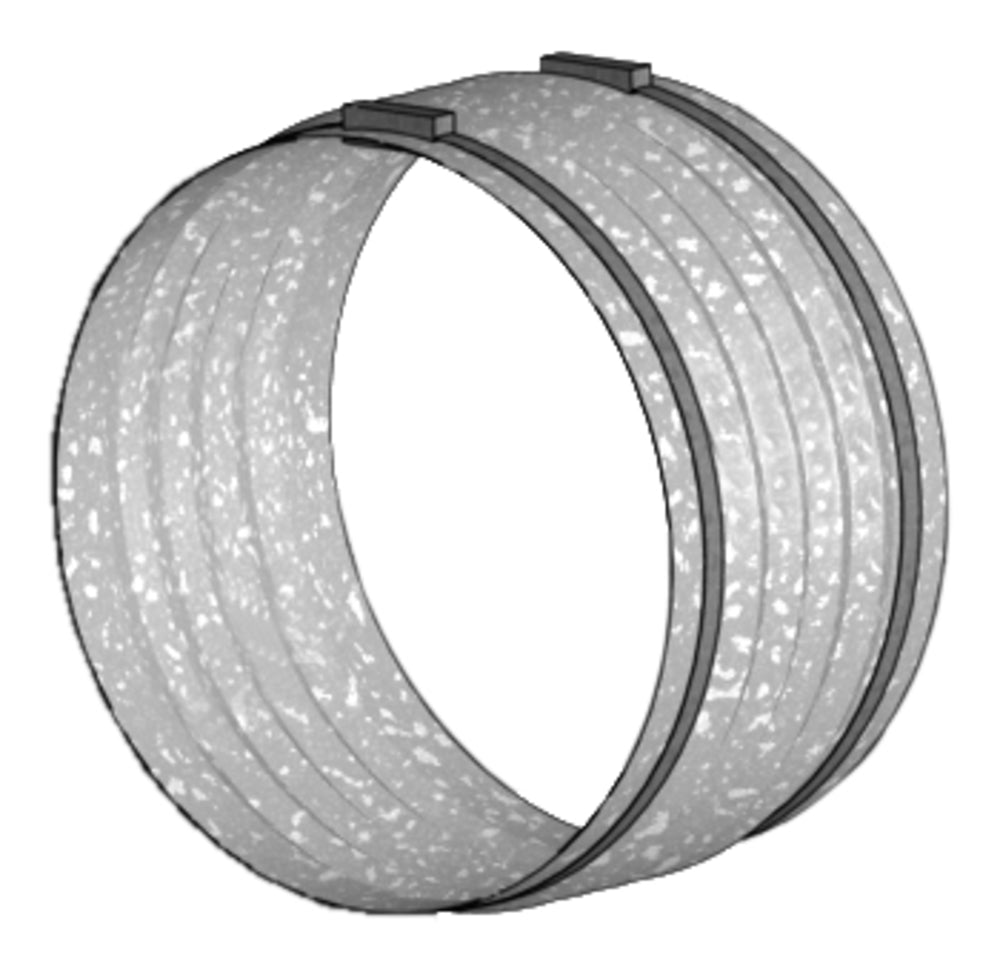

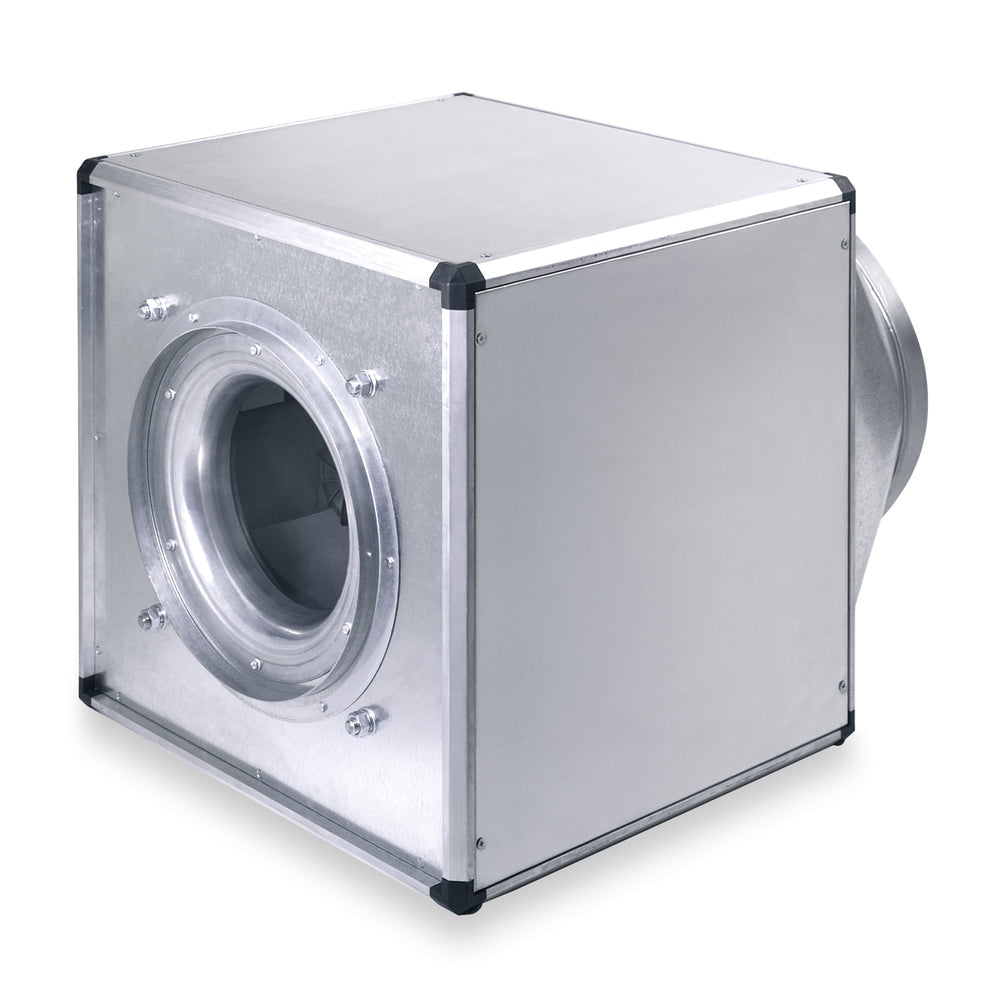

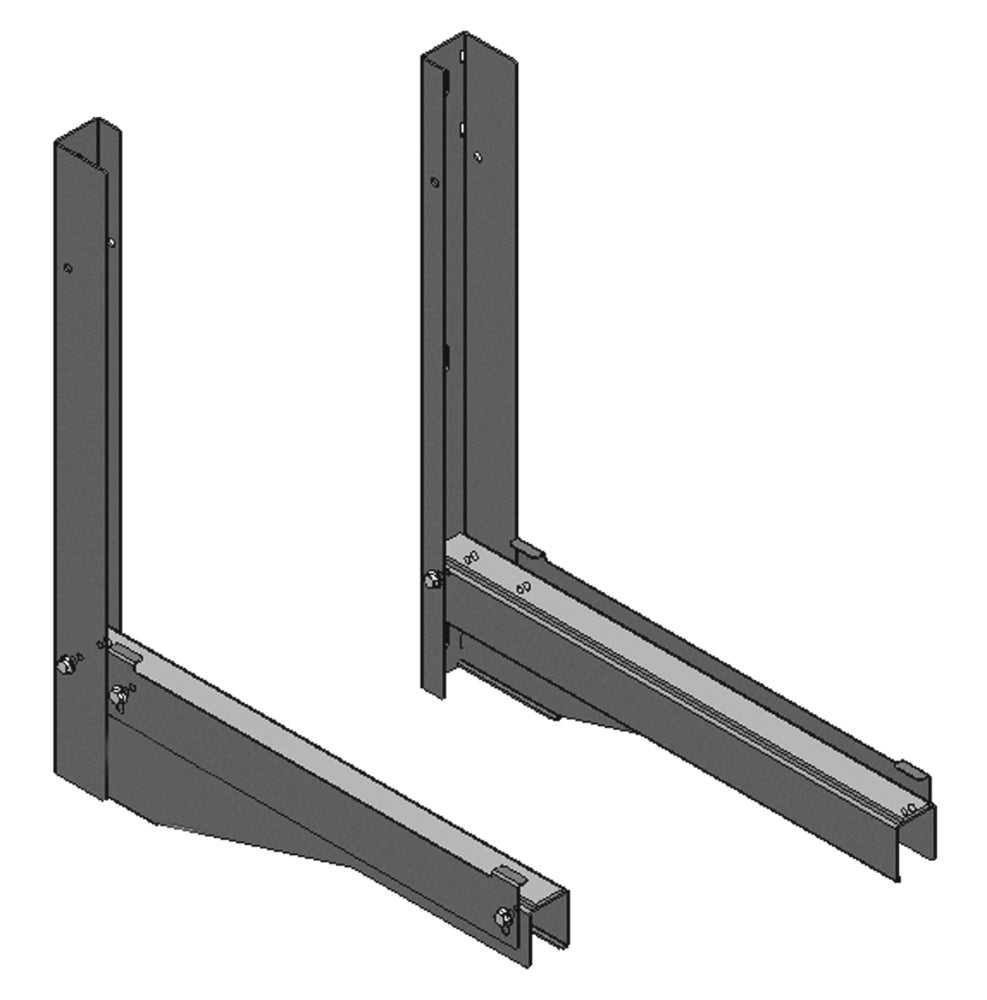

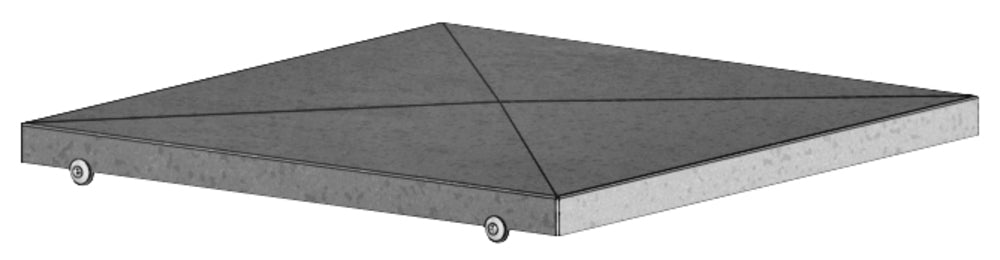

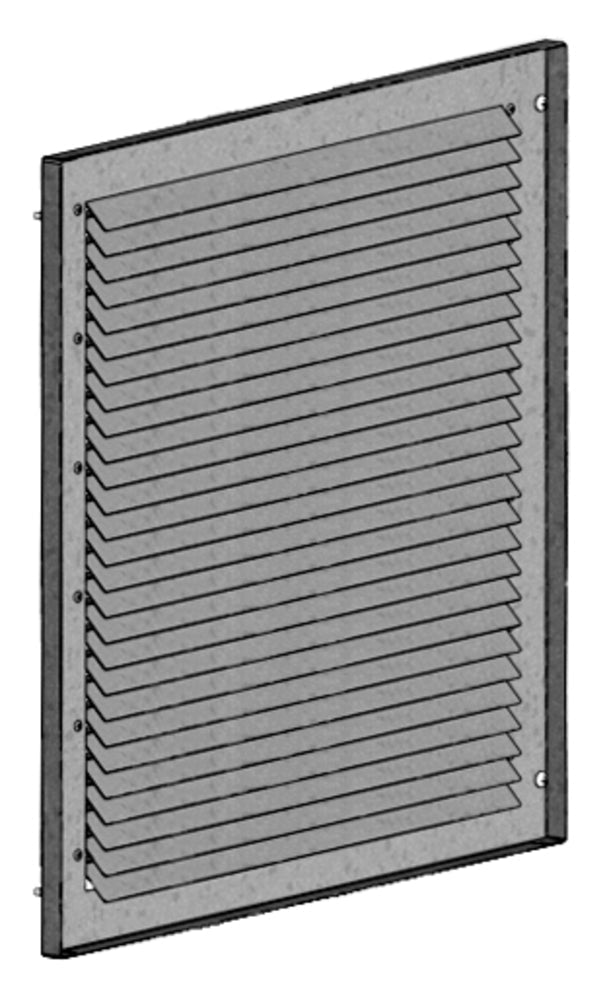

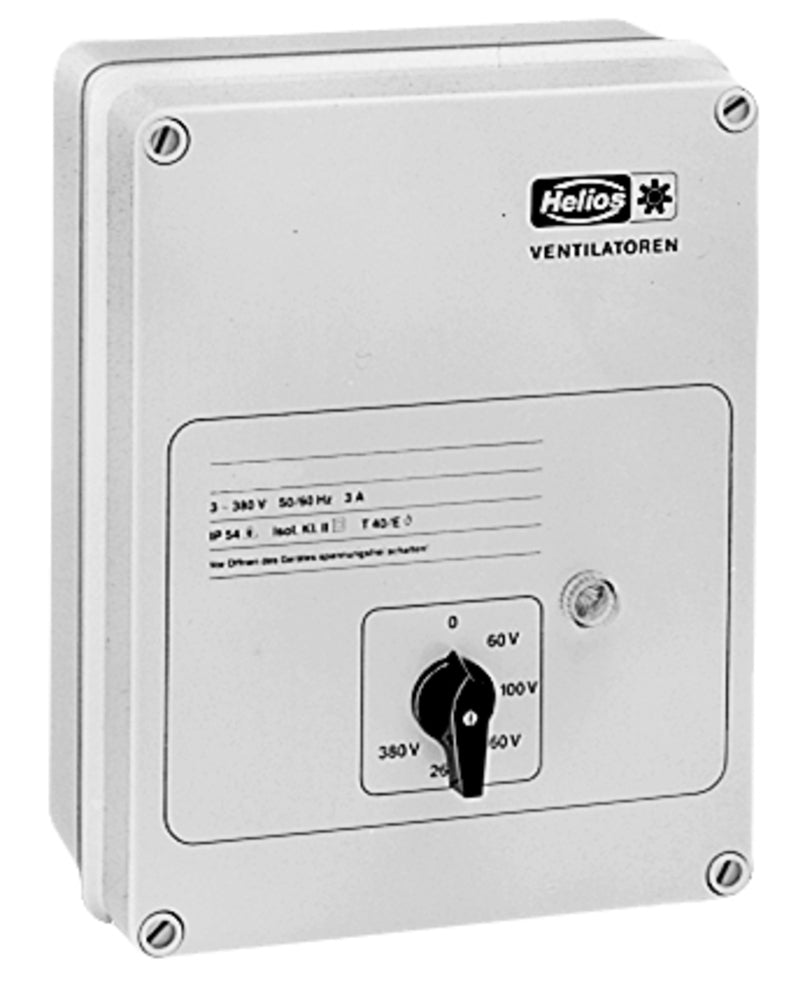

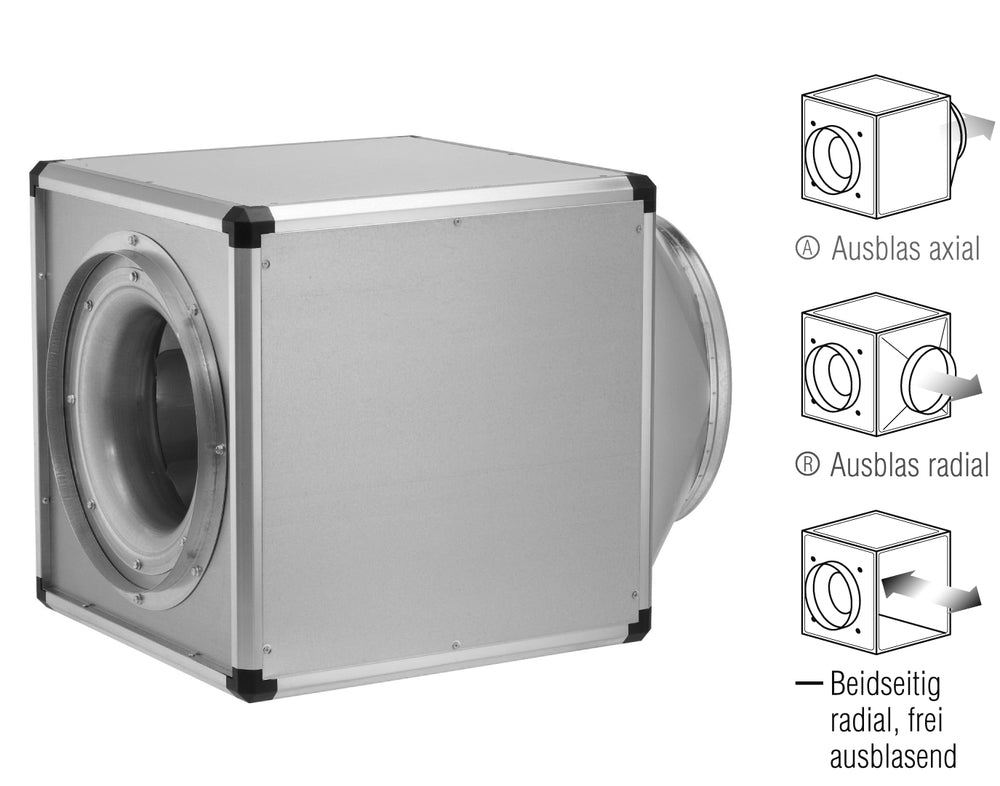

Kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen inkl. flexibler Manschetten zur Unterbindung von Körperschall und variabel einsetzbaren Gehäusepaneelen für optimale Anpassung an bauliche Gegebenheiten. Einfache Positionierung durch serienmäßige Kranhaken. Selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle. Die Gehäusepaneele können durch Zubehör, wie Wetterschutzgitter und Kondensatwanne beliebig ersetzt werden. Weiteres Zubehör, Wandkonsole und Wetterschutzdach zur beliebigen Montage innen und außen montierbar. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Kunststoff-Schaufeln auf verzinkter Stahlscheibe, direkt angetrieben. Vibrationsfreier Lauf durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1. Antrieb durch Einphasen-Wechselstrom-Außenläufer-Motor, geschlossene, wartungsfreie Bauweise, Drehzahl durch Spannungsreduzierung steuerbar, eingebaute Thermokontakte mit der Wicklung in Reihe verdrahtet, selbsttätig rückstellend, gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Netzanschluss am im Gerät integrierten Klemmenkasten (IP54).
