Helios GBW EC 315, Gigabox EC inkl. Formstück u. flex. Manschetten DN 315 1-PH 200-277V 50/60Hz regelbar
Datenblatt Export
| Anschlussdurchmesser [mm] | 315 MMT |
| Typ | GBW EC 315 |
| Leistungsaufnahme [W] | 0,20 |
| Fördermitteltemperatur (max.) [°C] | 55 °C |
| Fördermitteltemperatur [°C] | 55 °C |
| Ventilator ausschwenkbar | Nein |
| Drehzahl | 1500 min-1 |
| Stromaufnahme (Spannung 230 V/50 Hz) | 1,25 A |
| Schalldruckpegel in 4 m Gehäuseabstrahlung | 32 dB(A) |
| Nennleistung [W] | 200 |
| Nennweite | 315 |
| Netzfrequenz | 50 Hz |
| Werkstoff des Gehäuses | Stahlblech |
| Motortyp | EC |
| Volumenstrom, freiblasend [m³/h] | 2620 m³/h |
| Gewicht [kg] | 31.0 |

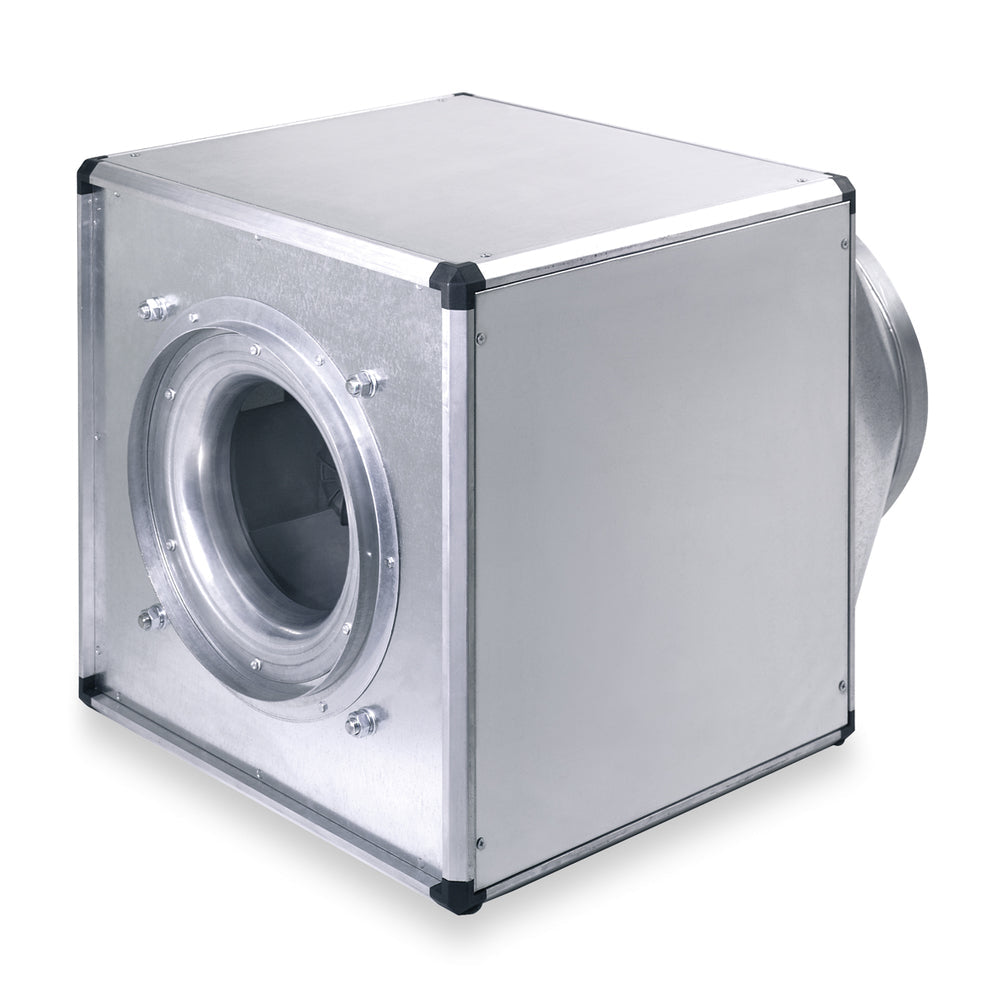

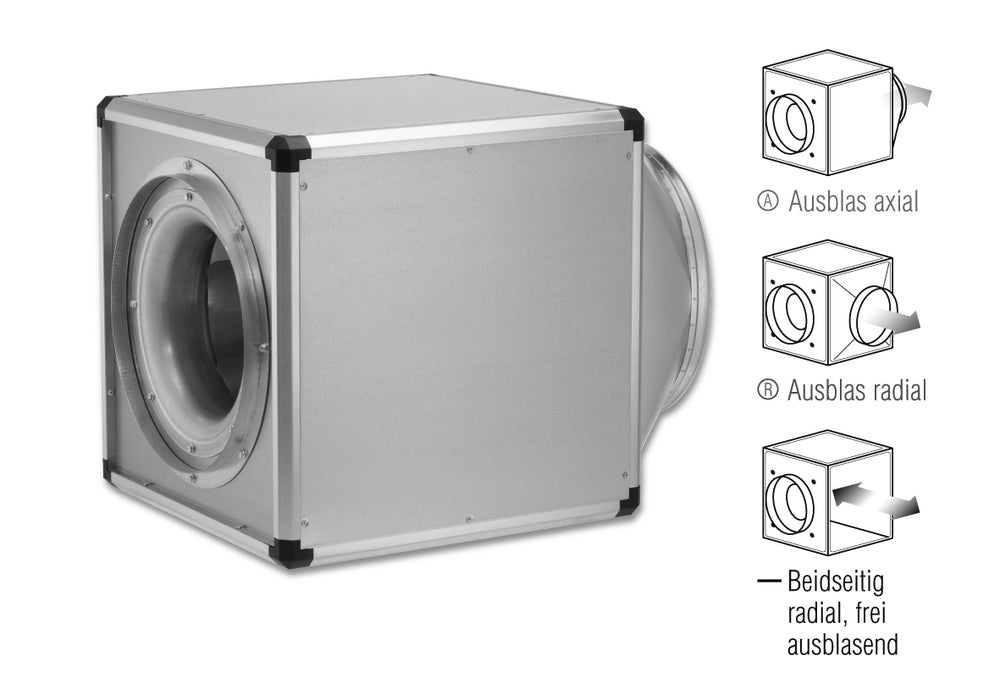

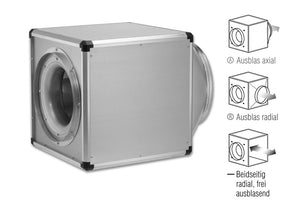

Energiesparende, kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen inkl. flexibler Manschetten zur Unterbindung von Körperschall und variabel einsetzbaren Gehäusepaneelen für optimale Anpassung an bauliche Gegebenheiten. Einfache Positionierung durch serienmäßige Kranhaken. Selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle. Die Gehäusepaneele können durch Zubehör, wie Wetterschutzgitter und Kondensatwanne beliebig ersetzt werden. Weiteres Zubehör, Wandkonsole und Wetterschutzdach zur beliebigen Montage innen und außen montierbar. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln, direkt angetrieben. Vibrationsfreier Lauf durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1 Antrieb durch energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP54 mit höchstem Wirkungsgrad. Wartungs- und funkstörungsfrei, kugelgelagert. Integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik. Stufenlose Drehzahlsteuerung mit Potentiometer oder stufenlose Drehzahlregelung mit Universal-Regelsystem EUR-EC. Anschluss über serienmäßiger Klemmenkasten (IP54) an ausgrführten Kabel.
