Helios HRFD 450/4 EX, Axial-Hochleistungsventilator 3-PH, EX-geschützt nach Richtlinie 94/9 EG, II 2G
Datenblatt Export
| Temperaturklasse gemäß Richtlinie 94/9/EG | T1 bis T3 |
| Gerätegruppe gemäß Richtlinie 94/9/EG | II |
| Typ | HRFD 450/4 Ex |
| Einbauort | Rohr |
| Leistungsaufnahme [W] | 370 W |
| Fördermitteltemperatur (max.) bei Nennspannung [°C] | 40 °C |
| Fördermitteltemperatur [°C] | 40 °C |
| Nennweite | 450 |
| Netzfrequenz | 50 Hz |
| Nennleistung [W] | 370 |
| Volumenstrom [m³/h] | 6240 m³/h |
| Stromaufnahme bei Nennspannung | 1,14 A |
| Spannung [V] | 400 V, 50 Hz V/Hz |
| Schutzart | IP54 |
| Werkstoff des Gehäuses | Stahlblech |
| Drehzahl | 1420 min-1 |

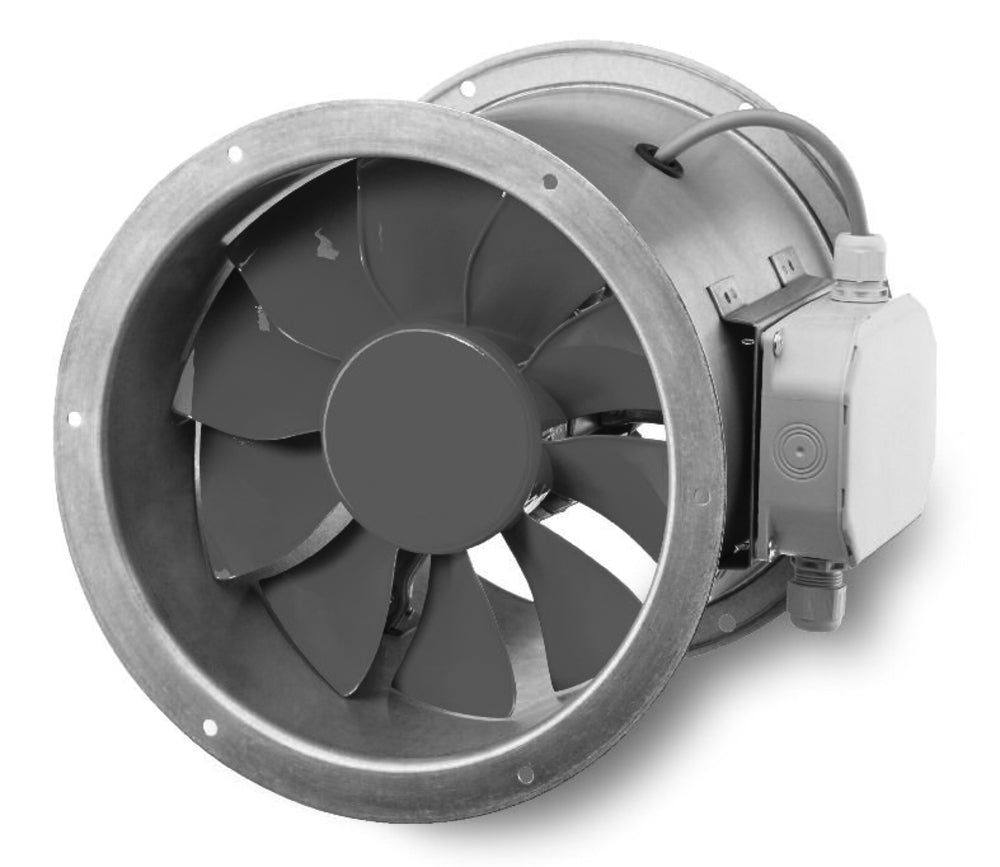

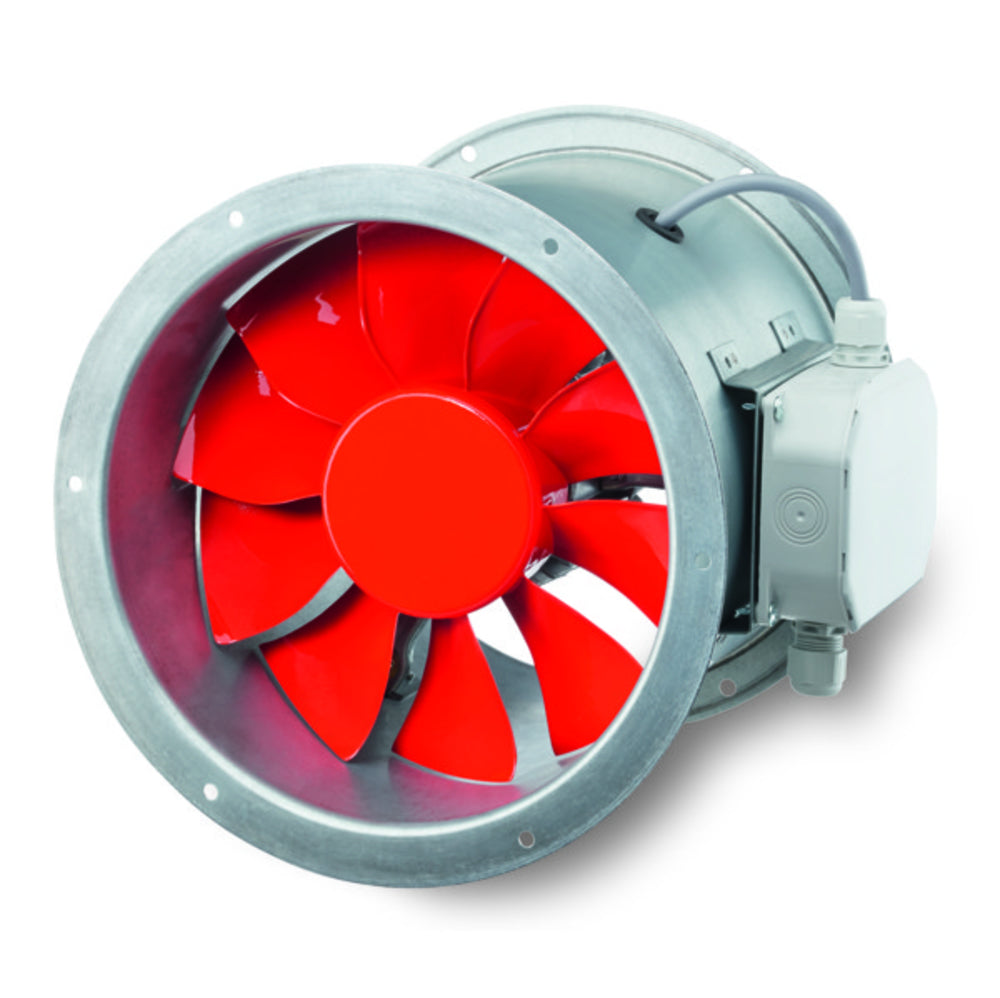

Axial-Hochleistungsventilator mit zylindrischer Rohrhülse, beidseitigen Flanschen, direkt angetrieben, explosionsgeschützt gemäß ATEX.Zylindrisches Rohr aus verzinktem Stahlblech, mit Laufrad umschließend, beidseitig angeformtem Flansch, Lochbild nach DIN 24155. Mit außenliegendem Klemmenkasten.Laufrad mit profilierten Schaufeln aus Kunststoff. Hoher Wirkungsgrad, niedriges Betriebs- geräusch. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940. Einsetzbar im Bereich von -30 °C bis +60 °C. Oberflächen- widerstand geringer als 1 GOhm.Drehstrom-Kurzschlußläufer-Motor, geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung, nicht regelbar. Ex-Ausführung gemäß ATEX.
