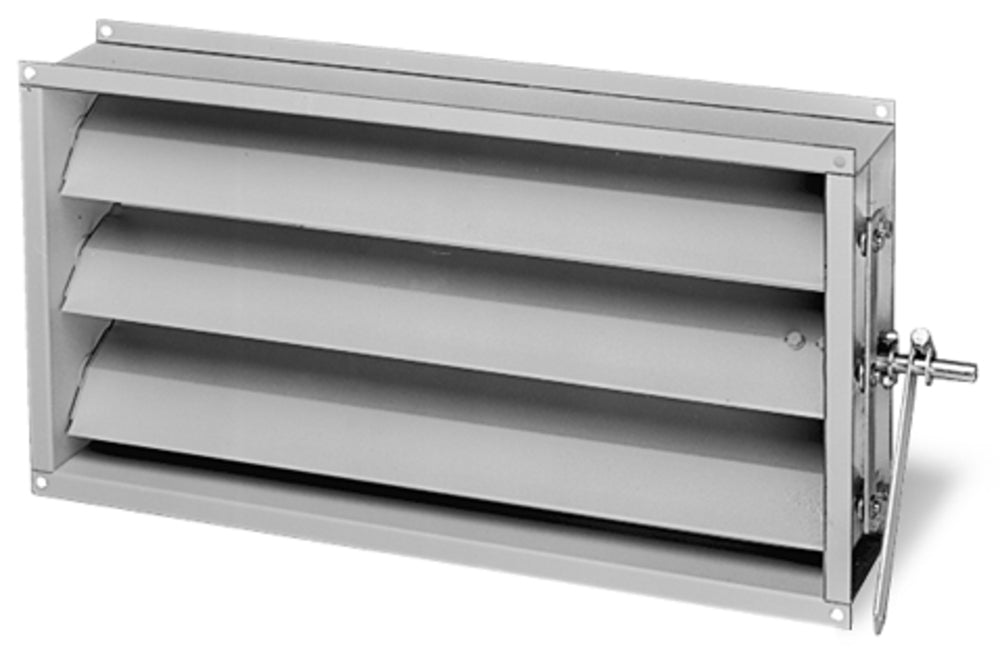

Helios JVK 100/50, Jalousieklappe
Artikelnummer:
10011938
Ausprägungscode:
HE/JVK/100/50
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Werkstoff | Stahlblech |
| Lamellenfarbe | sonstige |
| Ausführung | Be- und Entlüftung |
| Farbe | sonstige |

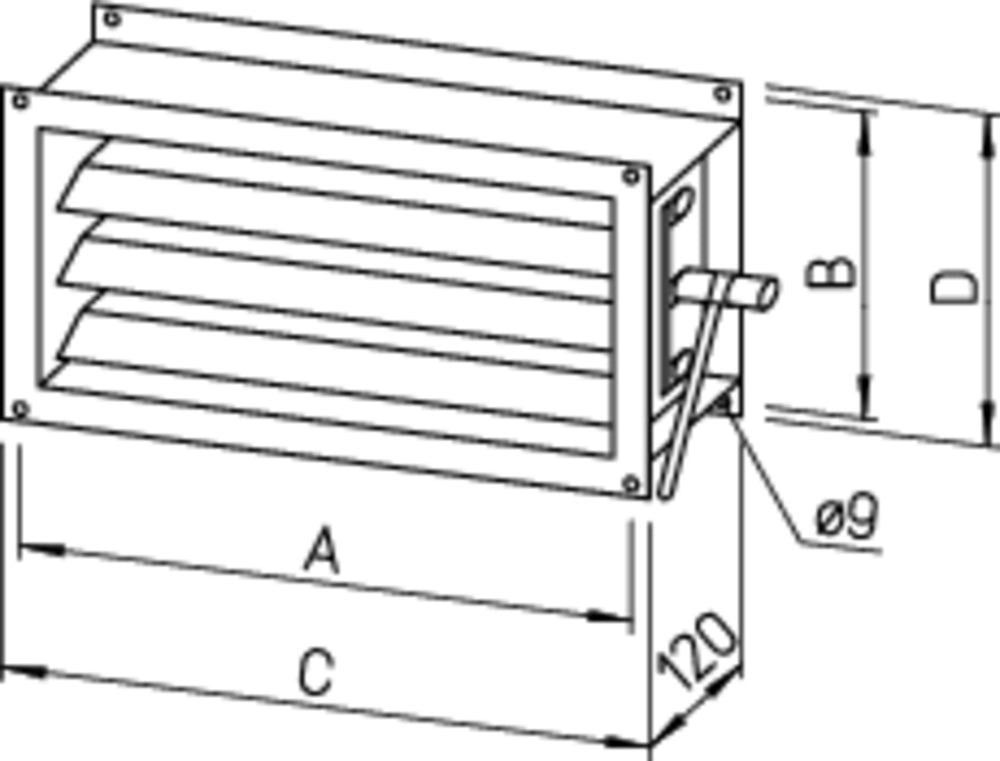

| Abmessung B [mm] | 520.0 |
| Abmessung A [mm] | 1,020.0 |
| Typ | JVK 100/50 |
| Abmessung D [mm] | 540.0 |
| Abmessung C [mm] | 1,040.0 |
| Klappenart | manuell |
| Einbauort | Kanal |
| passend. Kanal NG i.L. | 1000 x 500 MMT |
| Kanalbreite [mm] | 1000 |
| Kanalhöhe [mm] | 500 |
Rahmengehäuse mit beidseitigem Anschlussflansch aus verzinktem Stahlblech. Maßlich zu Kanalventilatoren passend. Lamellen als Hohlkörper ausgebildet. Achsen in Kunststoff gelagert, gleichlaufend, durch außenliegenden Stellhebel verstellbar. Stellmechanismus ebenfalls außerhalb des Luftstroms und somit gegen Betriebsstörungen durch Verschnutzung gesichert.
