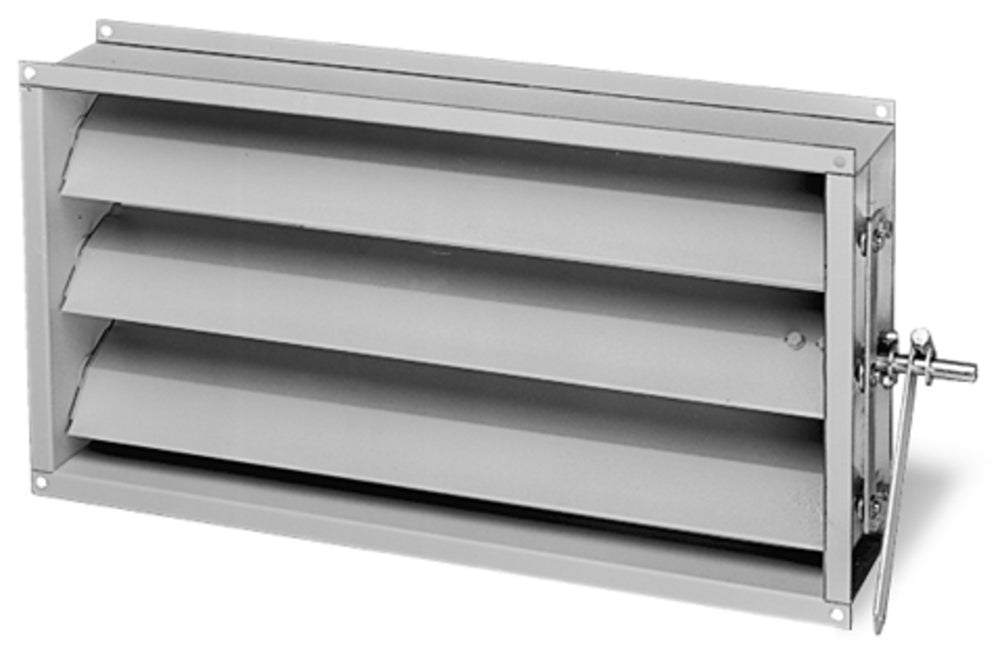

Helios JVK 30/15, Jalousieklappe
Artikelnummer:
10011948
Ausprägungscode:
HE/JVK/30/15
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Lamellenfarbe | sonstige |
| Farbe | sonstige |
| Ausführung | Be- und Entlüftung |

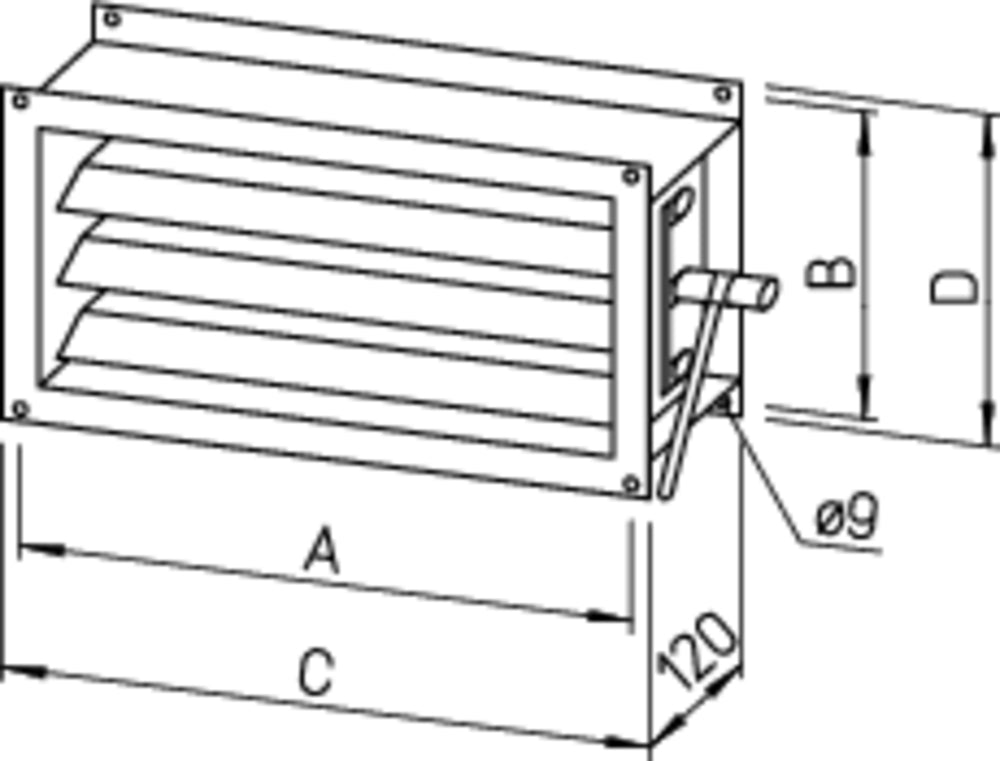

| Abmessung D [mm] | 190.0 MMT |
| Abmessung C [mm] | 340.0 MMT |
| Abmessung B [mm] | 170.0 MMT |
| Abmessung A [mm] | 320.0 MMT |
| Typ | JVK 30/15 |
| Einbauort | Kanal |
| Klappenart | manuell |
| passend. Kanal NG i.L. | 300 x 150 MMT |
| Werkstoff | Stahlblech |
| Kanalbreite [mm] | 300 |
| Kanalhöhe [mm] | 150 |
Rahmengehäuse mit beidseitigem Anschlussflansch aus verzinktem Stahlblech. Maßlich zu Kanalventilatoren passend. Lamellen als Hohlkörper ausgebildet. Achsen in Kunststoff gelagert, gleichlaufend, durch außenliegenden Stellhebel verstellbar. Stellmechanismus ebenfalls außerhalb des Luftstroms und somit gegen Betriebsstörungen durch Verschmutzung gesichert.
