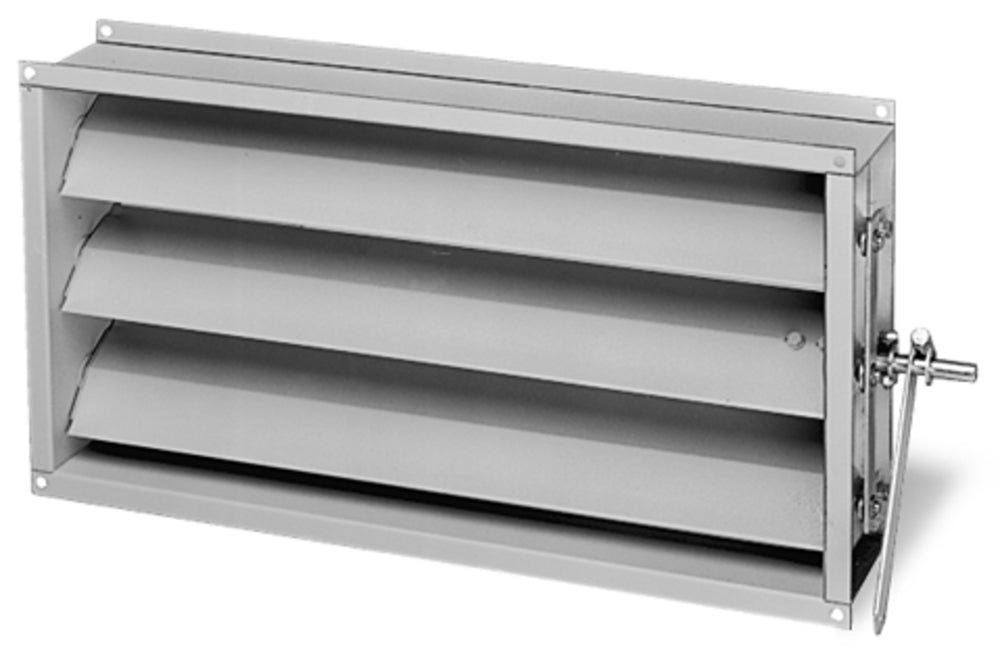

Helios JVK 50/25, Jalousieklappe
Artikelnummer:
10011932
Ausprägungscode:
HE/JVK/50/25
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Lamellenfarbe | sonstige |
| Farbe | sonstige |
| Ausführung | Be- und Entlüftung |

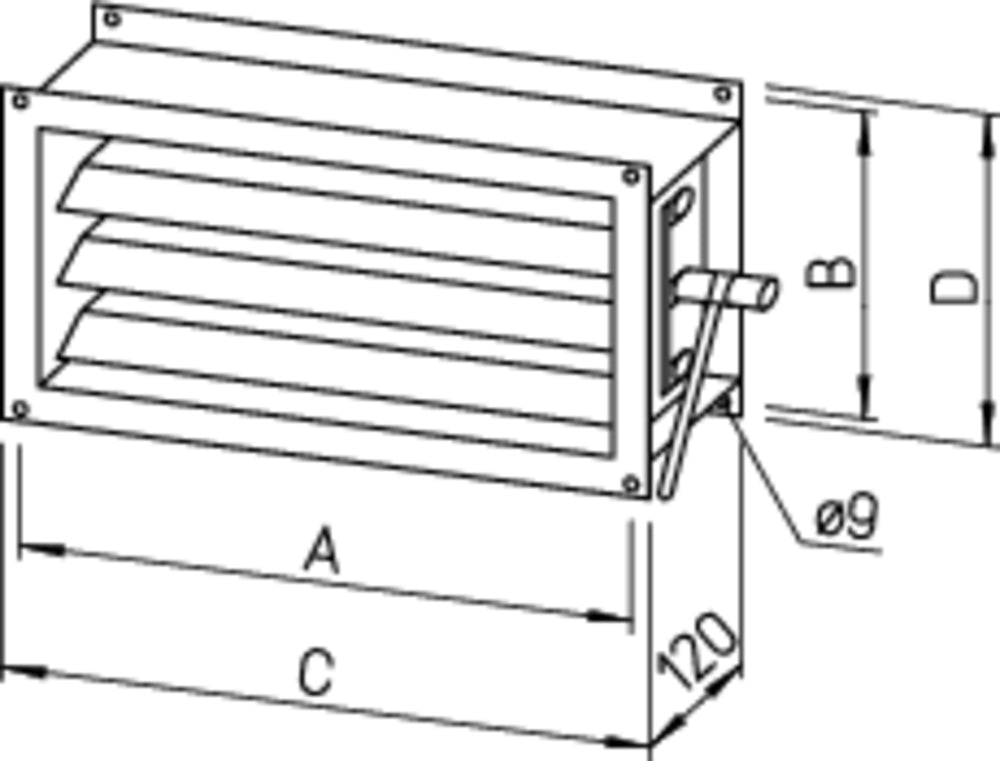

| Abmessung D [mm] | 290.0 |
| Abmessung C [mm] | 540.0 |
| Abmessung B [mm] | 270.0 |
| Abmessung A [mm] | 520.0 |
| Typ | JVK 50/25 |
| Einbauort | Kanal |
| Klappenart | manuell |
| passend. Kanal NG i.L. | 500 x 250 MMT |
| Werkstoff | Stahlblech |
| Kanalbreite [mm] | 500 |
| Kanalhöhe [mm] | 250 |
Rahmengehäuse mit beidseitigem Anschlussflansch aus verzinktem Stahlblech. Maßlich zu Kanalventilatoren passend. Lamellen als Hohlkörper ausgebildet. Achsen in Kunststoff gelagert, gleichlaufend, durch außenliegenden Stellhebel verstellbar. Stellmechanismus ebenfalls außerhalb des Luftstroms und somit gegen Betriebsstörungen durch Verschnutzung gesichert.
Rahmengehäuse mit beidseitigem Anschlussflansch aus verzinktem Stahlblech. Maßlich zu Kanalventilatoren passend. Lamellen als Hohlkörper ausgebildet. Achsen in Kunststoff gelagert, gleichlaufend, durch außenliegenden Stellhebel verstellbar. Stellmechanismus ebenfalls außerhalb des Luftstroms und somit gegen Betriebsstörungen durch Verschnutzung gesichert.
