Helios JVK 80/50, Jalousieklappe
Artikelnummer:
10011937
Ausprägungscode:
HE/JVK/80/50
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Einbauort | Kanal |
| Lamellenfarbe | sonstige |
| Farbe | sonstige |
| Ausführung | Be- und Entlüftung |

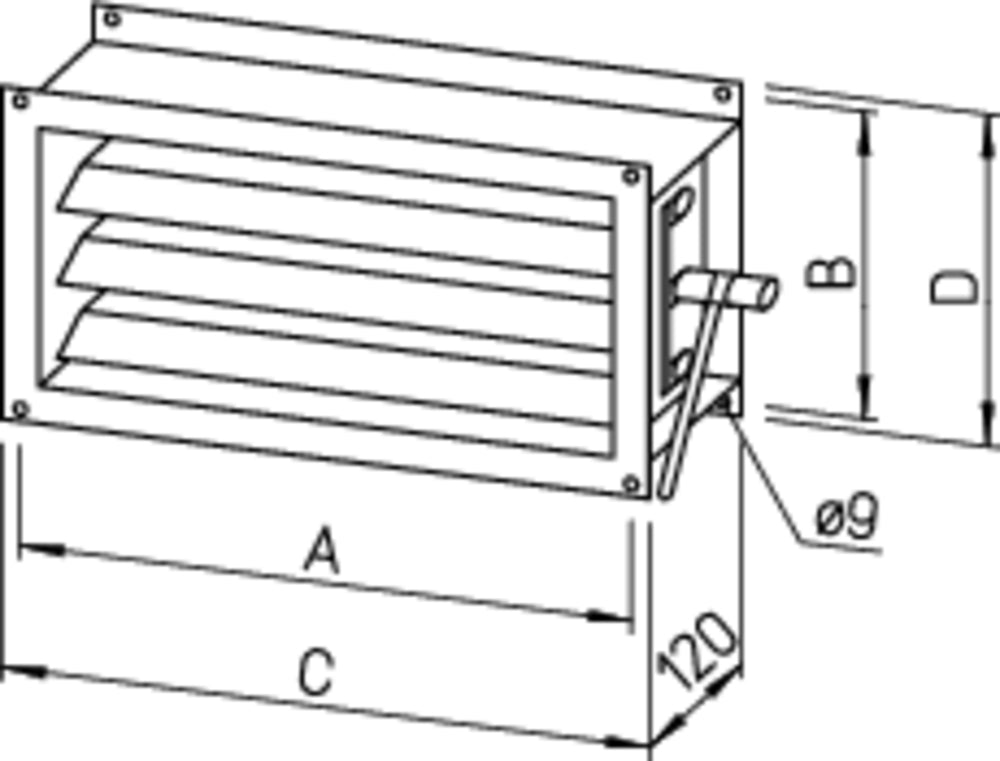

| Abmessung D [mm] | 540.0 |
| Abmessung C [mm] | 840.0 |
| Abmessung B [mm] | 520.0 |
| Abmessung A [mm] | 820.0 |
| Typ | JVK 80/50 |
| Klappenart | manuell |
| passend. Kanal NG i.L. | 800 x 500 MMT |
| Werkstoff | Stahlblech |
| Kanalbreite [mm] | 800 |
| Kanalhöhe [mm] | 500 |

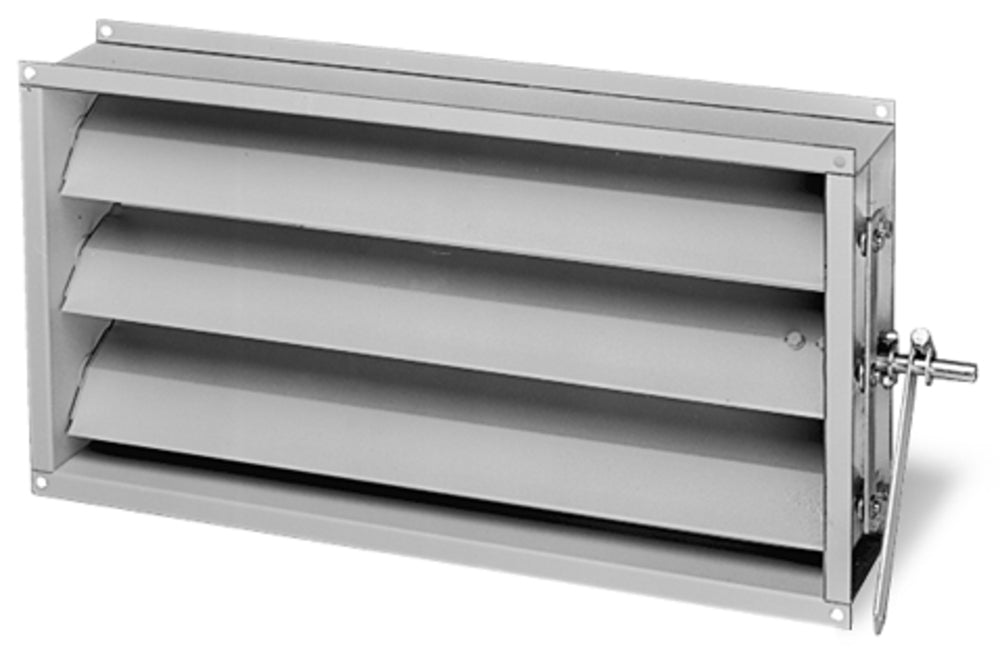

Rahmengehäuse mit beidseitigem Anschlussflansch aus verzinktem Stahlblech. Maßlich zu Kanalventilatoren passend. Lamellen als Hohlkörper ausgebildet. Achsen in Kunststoff gelagert, gleichlaufend, durch außenliegenden Stellhebel verstellbar. Stellmechanismus ebenfalls außerhalb des Luftstroms und somit gegen Betriebsstörungen durch Verschnutzung gesichert.
Rahmengehäuse mit beidseitigem Anschlussflansch aus verzinktem Stahlblech. Maßlich zu Kanalventilatoren passend. Lamellen als Hohlkörper ausgebildet. Achsen in Kunststoff gelagert, gleichlaufend, durch außenliegenden Stellhebel verstellbar. Stellmechanismus ebenfalls außerhalb des Luftstroms und somit gegen Betriebsstörungen durch Verschnutzung gesichert.
