Helios KSD 80/50, Kanalschalldämpfer
Artikelnummer:
10012056
Ausprägungscode:
HE/KSD/80/50
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Einfügungsdämpfung [dB] | 14.000000 dB |

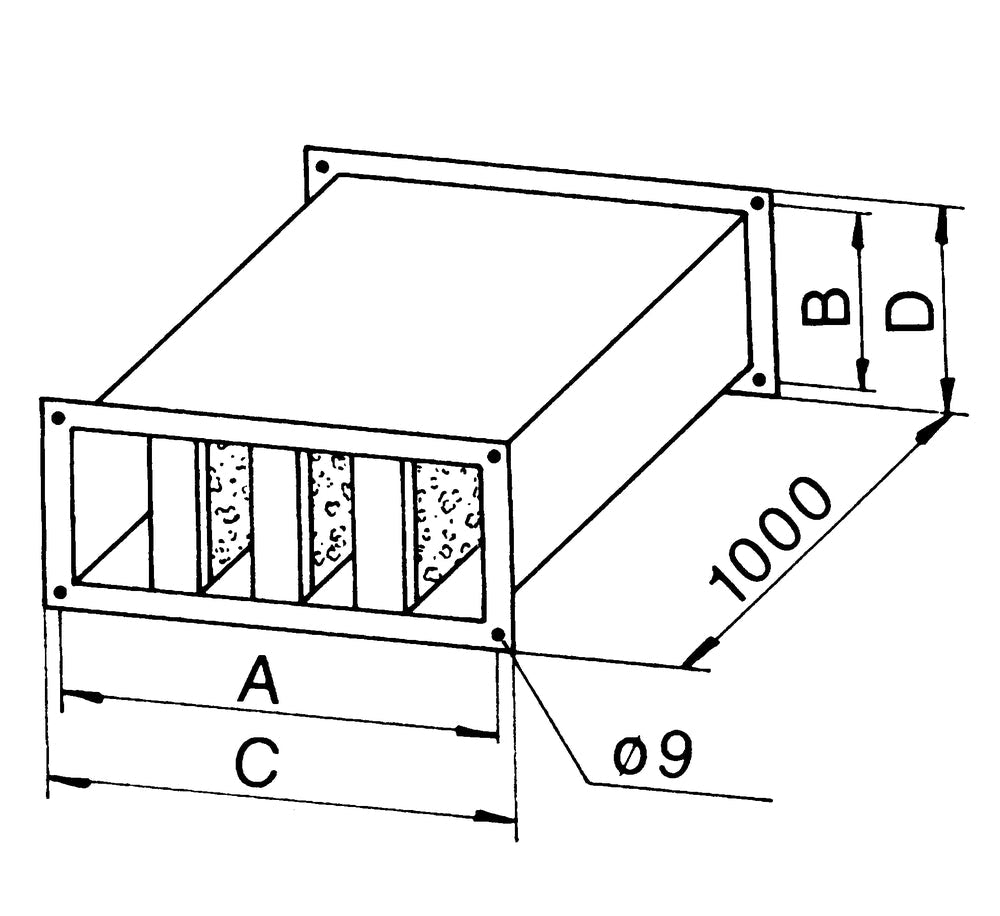

| Abmessung D [mm] | 540.0 MMT |
| Abmessung C [mm] | 840.0 MMT |
| Abmessung B [mm] | 520.0 MMT |
| Abmessung A [mm] | 820.0 MMT |
| Typ | KSD 80/50 |
| Einfügungsdämmmaß De bei 2000 Hz | 26 dB |
| Einfügungsdämmmaß De bei 125 Hz | 7 dB |
| Einfügungsdämmmaß De bei 8000 Hz | 15 dB |
| Einfügungsdämmmaß De bei 500 Hz | 19 dB |
| Einfügungsdämmmaß De bei 250 Hz | 9 dB |
| Einfügungsdämmmaß De bei 1000 Hz | 26 dB |
| mittleres Dämmmaß | 14 Hz |
| mit Kanalnennmaß | 80/50 CMT |
| Kanalbreite [mm] | 800 |
| Kanalhöhe [mm] | 500 |

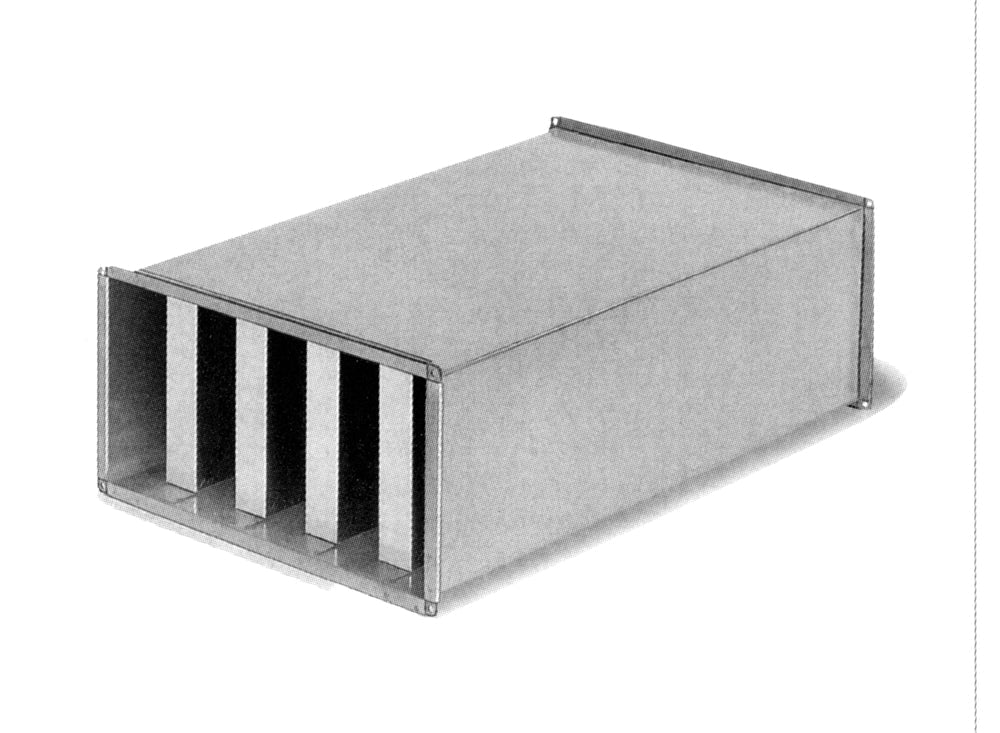

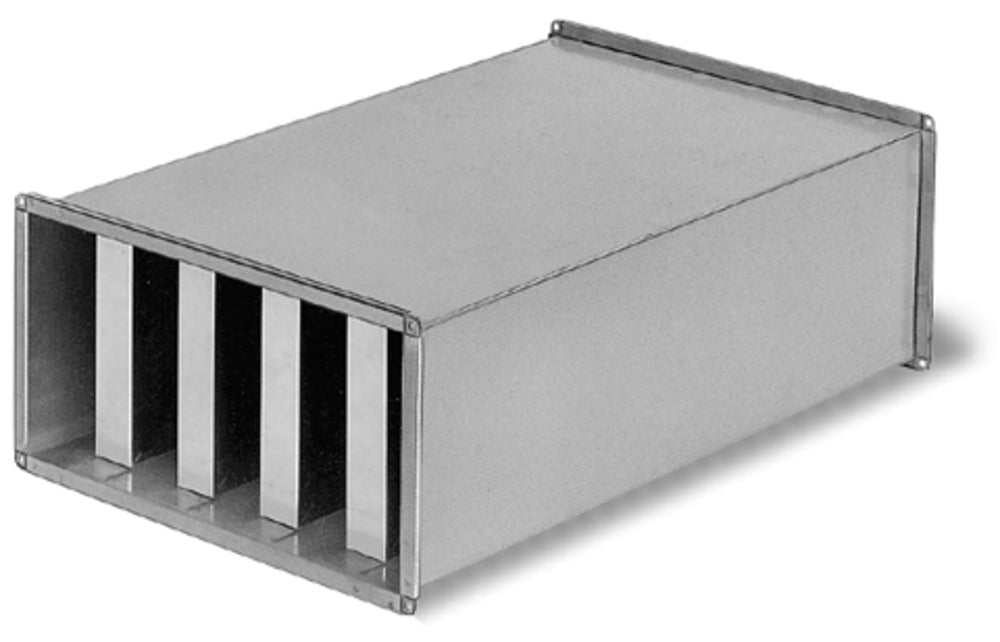

Gehäuse aus verzinktem Stahlblech mit Anschlussflanschen maßlich auf Kanalventilatoren abgestimmt, zum druck/saugseitigen Einsatz im Kanalverlauf. Auskleidung der Kulissen mit Mineralwolle, strömungsseitig mit einem Vlies gegen Abrieb ausgerüstet.
