Helios KVD 200/4/40/20, Kanalventilator rechteckig, 3-PH
Datenblatt Export
| Schalldruckpegel in 4 m Gehäuseabstrahlung | 42 dB(A) |
| Nennleistung [W] | 25 |
| Nenndrehzahl [1/min] | 1180 |
| Netzfrequenz | 50 Hz |
| Werkstoff des Gehäuses | Stahlblech |
| Schutzart | IP44 |
| Kanalhöhe [mm] | 200 |
| Kanalbreite [mm] | 400 |
| Volumenstrom, freiblasend [m³/h] | 1500 m³/h |
| Typ | KVD 200/4 |
| Anschluss an Rechteckkanal | 40 x 20 CMT |
| Gewicht [kg] | 8.6 |
| Leistungsaufnahme [W] | 0,37 W |
| Fördermitteltemperatur [°C] | 70 °C |
| Fördermitteltemperatur (max.) bei Nennspannung [°C] | 65 °C |
| Fördermitteltemperatur (max.) bei Regelung [°C] | 60 °C |

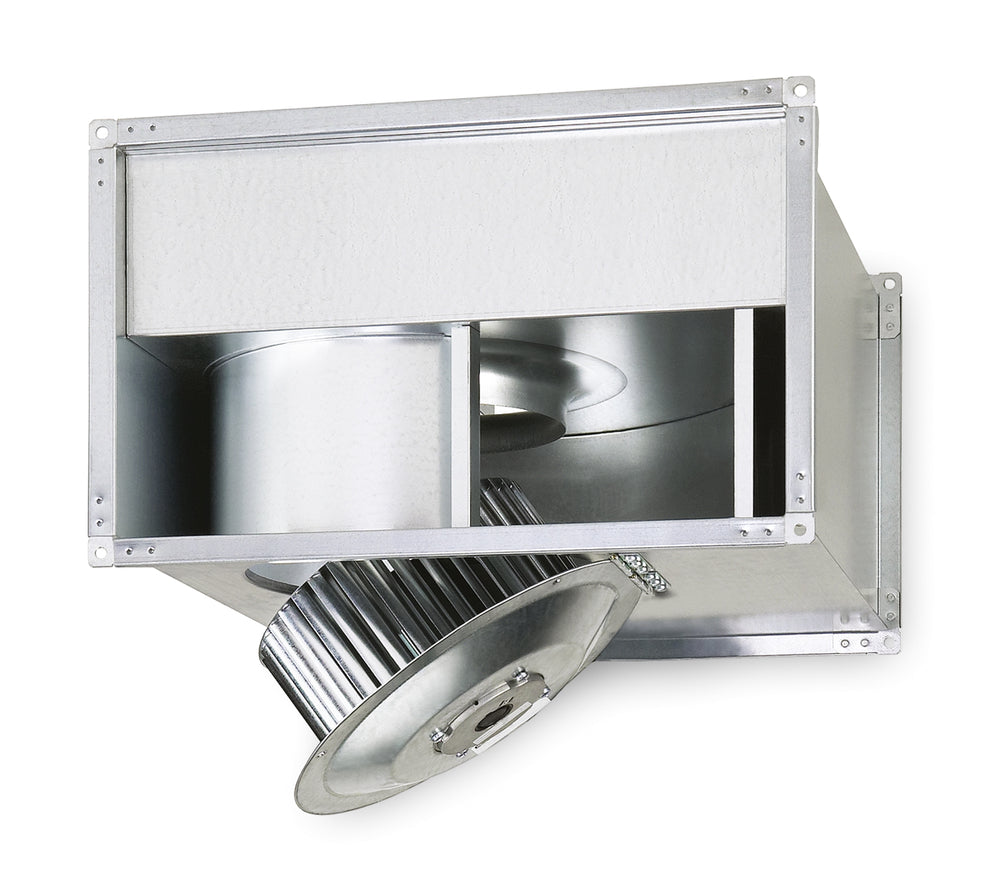

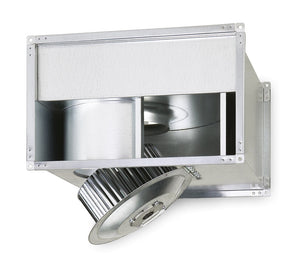

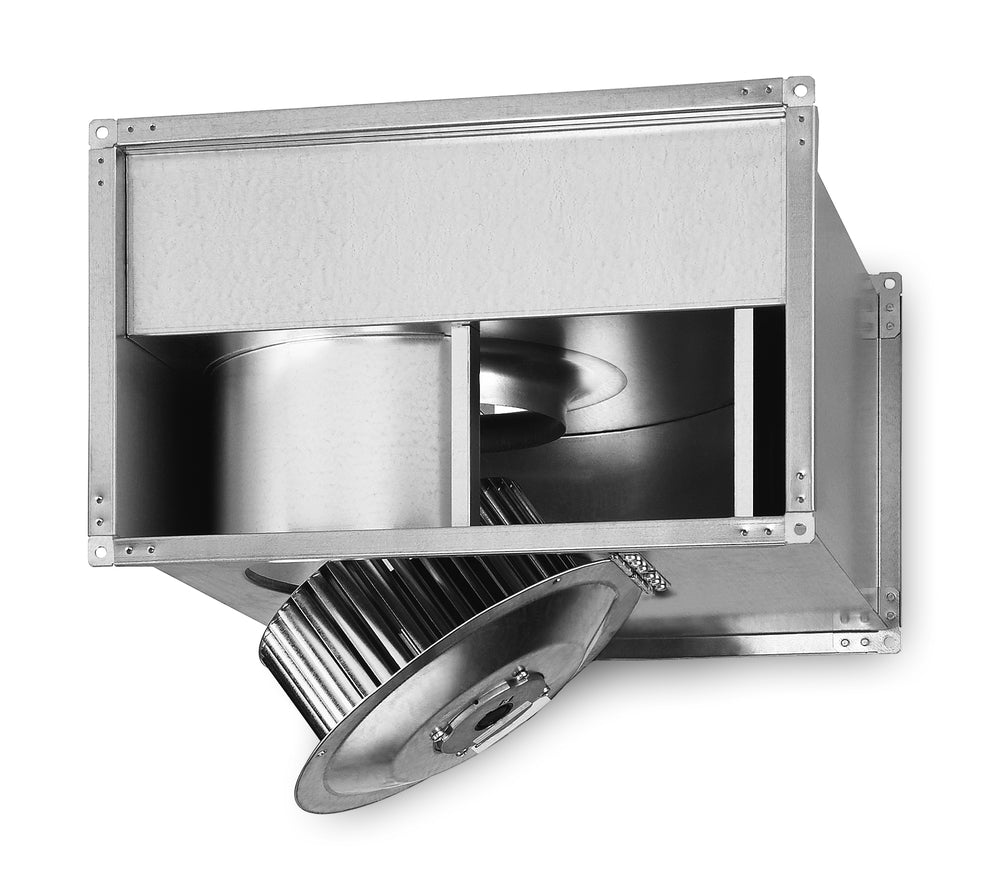

Kanal-Radialventilator zur direkten Montage in rechteckiges Kanalsystem.Rechteckiges Gehäuse aus verzinktem Stahlblech, das in seinen Abmessungen einem Kanalstück entspricht, mit rechteckigen beidseitigen Flanschen, Anschluß nach Norm.Hochleistungs-Trommel-Laufrad mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940.Drehstrom-Außenläufer-Motor, eingebaute, auf Klemmbrett herausgeführte Thermokontakte, Drehzahl mittels 5-Stufentrafo regelbar, geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung.
