Helios KVD 225/4/50/25 EX, Kanalventilator, EX-geschützt, Drehzahlsteuerbar nach Richtlinie 94/9 EG, II 2G
Datenblatt Export
| Temperaturklasse gemäß Richtlinie 94/9/EG | T1 bis T3 |
| Anschluss an Rechteckkanal | 50 x 25 CMT |
| Einbauort | Kanal |
| Typ | KVD 225/4 Ex |
| Netzfrequenz | 50 Hz |
| Nenndrehzahl [1/min] | 1280 |
| Nennleistung [W] | 530 |
| Fördermitteltemperatur [°C] | 40 °C |
| Fördermitteltemperatur (max.) bei Nennspannung [°C] | 40 °C |
| Fördermitteltemperatur (max.) bei Regelung [°C] | 40 °C |
| Leistungsaufnahme [W] | 0,53 W |
| Stromaufnahme | 0.92 A |
| Schutzart | IP44 |
| Schalldruckpegel in 4 m Gehäuseabstrahlung | 43 dB(A) |
| Gerätegruppe gemäß Richtlinie 94/9/EG | II |
| Werkstoff des Gehäuses | Stahlblech |
| Kanalhöhe [mm] | 250 |
| Kanalbreite [mm] | 500 |
| Volumenstrom, freiblasend [m³/h] | 1900 m³/h |

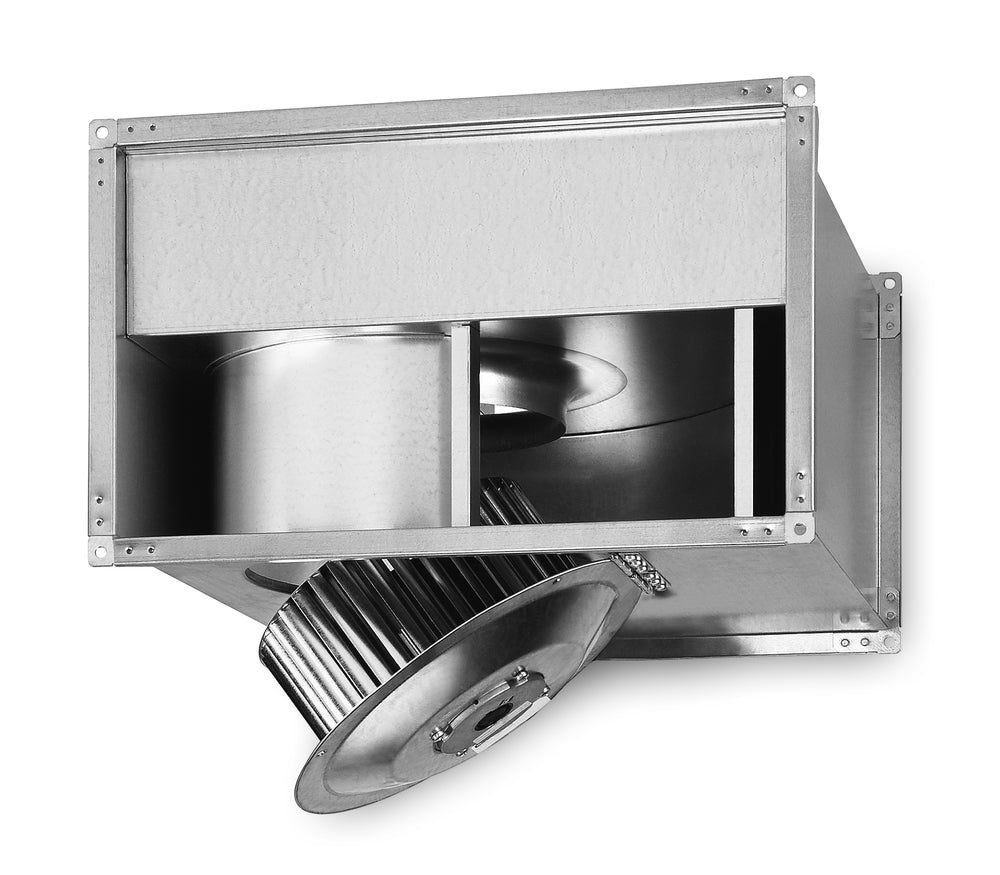

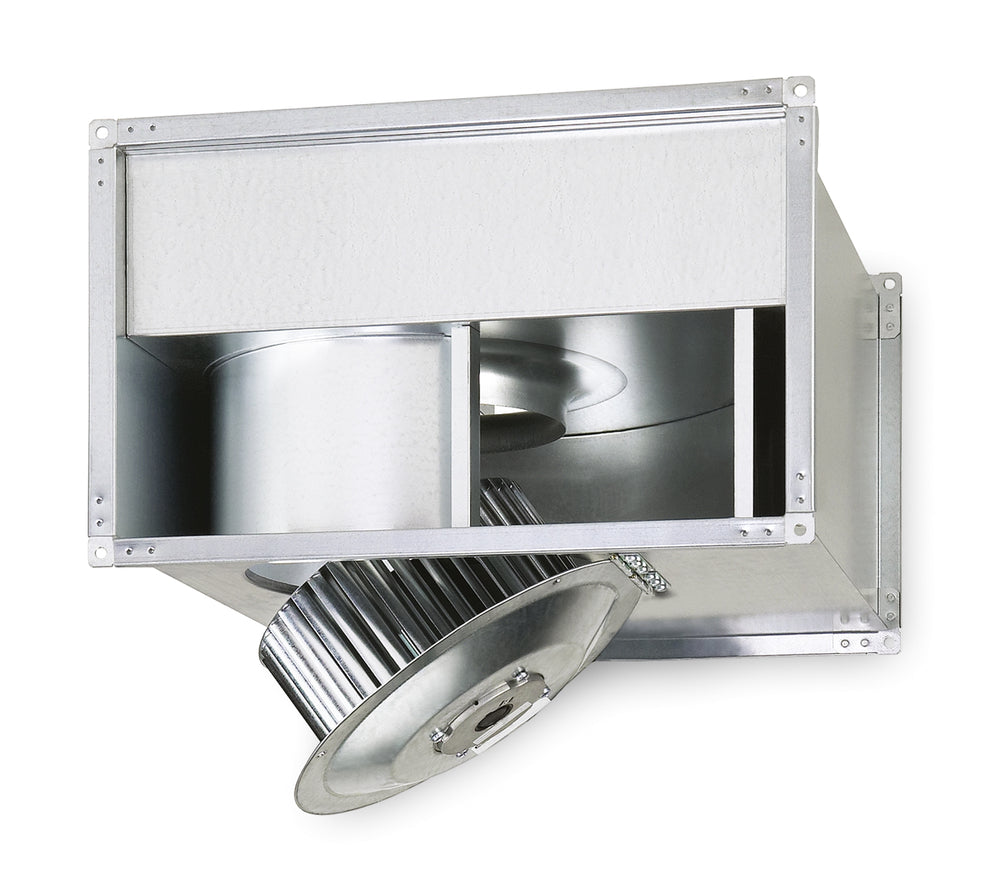

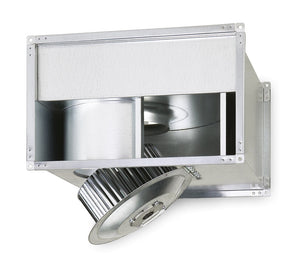

Kanal-Radialventilator RADAX zur direkten Montage in rechteckiges Kanalsystem, explosionsgeschützt gemäß ATEX.Rechteckiges Gehäuse aus verzinktem Stahlblech, das in seinen Abmessungen einem Kanalstück entspricht, mit rechteckigen beidseitigen Flanschen, Anschluß nach Norm.Hochleistungs-Trommel-Laufrad mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940.Drehstrom-Außenläufer-Motor, explosionsgeschützt gemäß ATEX, geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung, eingebautem Kaltleiter. Bei Anschluß der Kaltleiter an Auslösegerät MSA ist Drehzahl steuerbar (Mindestspannung 95 V darf jedoch nicht unterschritten werden).
