Helios KVD 250/4/50/30 EX, Kanalventilator, EX-geschützt, Drehzahlsteuerbar nach Richtlinie 94/9 EG, II 2G
Datenblatt Export
| Temperaturklasse gemäß Richtlinie 94/9/EG | T1 bis T3 |
| Typ | KVD 250/4 Ex |
| Anschluss an Rechteckkanal | 50 x 30 CMT |
| Stromaufnahme | 1.50 A |
| Leistungsaufnahme [W] | 0,74 W |
| Einbauort | Kanal |
| Fördermitteltemperatur (max.) bei Nennspannung [°C] | 40 °C |
| Fördermitteltemperatur (max.) bei Regelung [°C] | 40 °C |
| Fördermitteltemperatur [°C] | 40 °C |
| Nenndrehzahl [1/min] | 1240 |
| Nennleistung [W] | 740 |
| Netzfrequenz | 50 Hz |
| Schalldruckpegel in 4 m Gehäuseabstrahlung | 42 dB(A) |
| Gerätegruppe gemäß Richtlinie 94/9/EG | II |
| Schutzart | IP44 |
| Werkstoff des Gehäuses | Stahlblech |
| Kanalhöhe [mm] | 300 |
| Kanalbreite [mm] | 500 |
| Volumenstrom, freiblasend [m³/h] | 2300 m³/h |

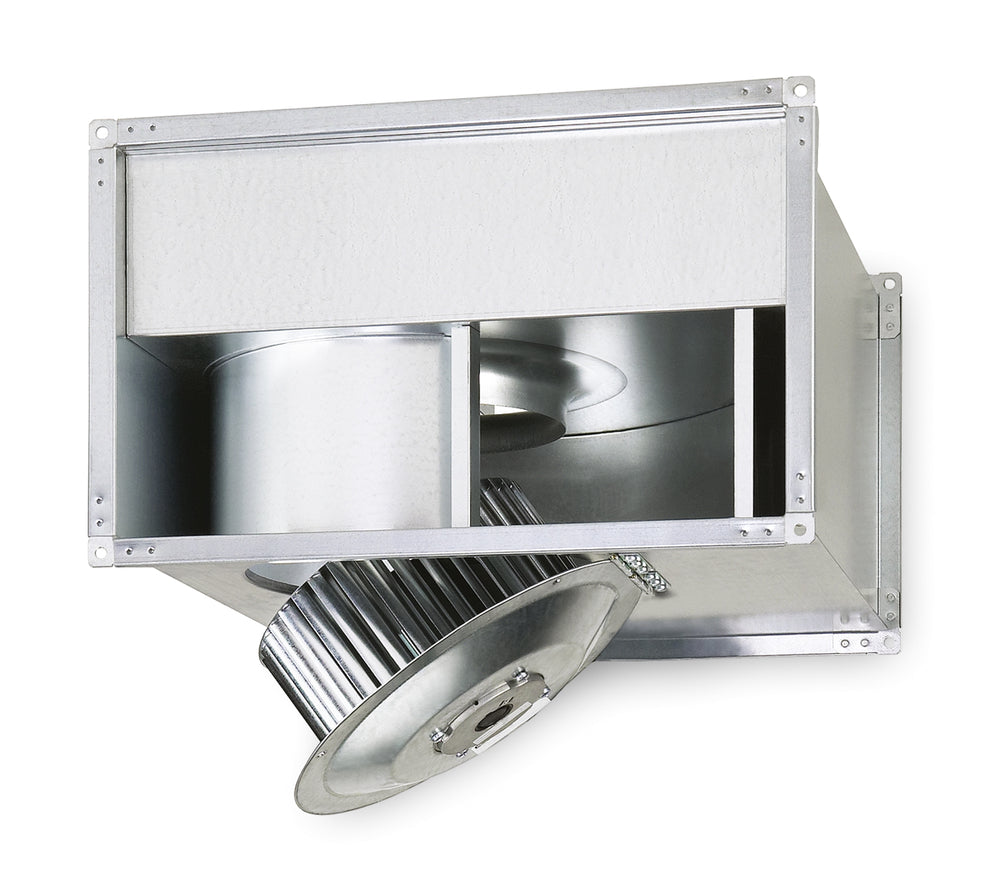

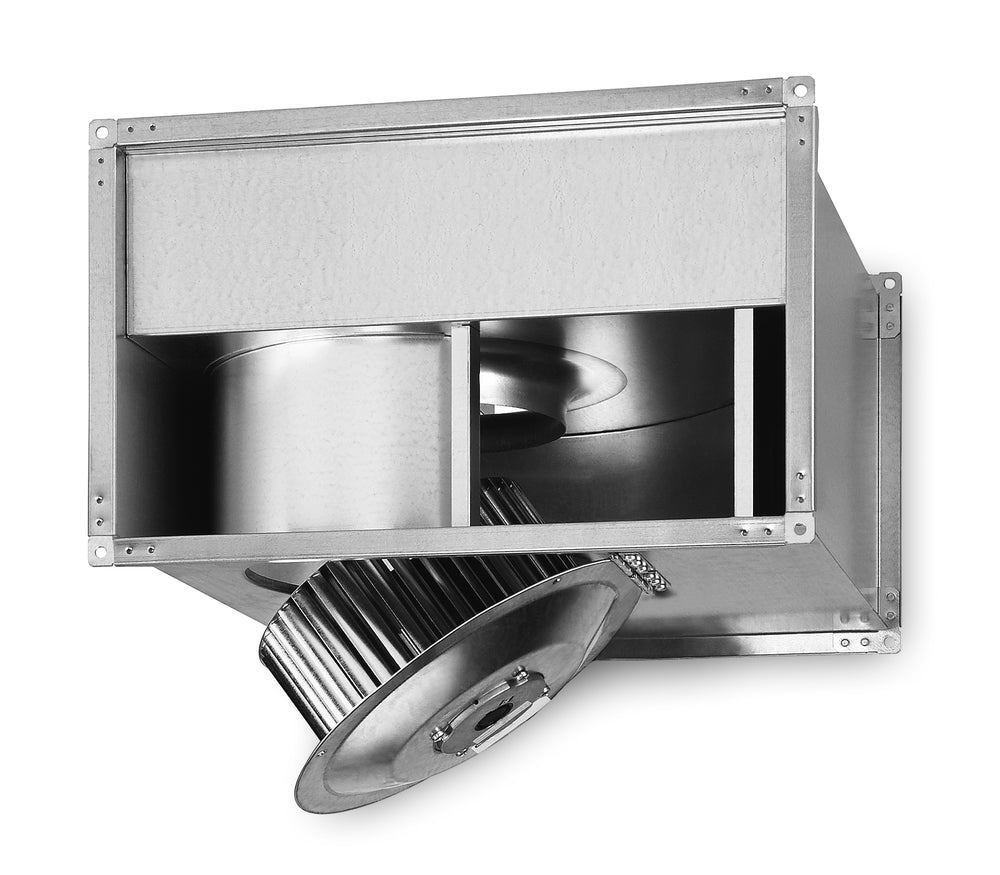

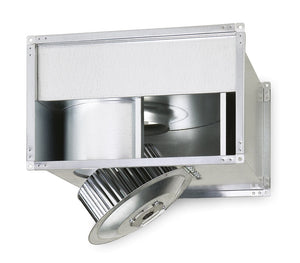

Kanal-Radialventilator zur direkten Montage in rechteckiges Kanalsystem, explosionsgeschützt gemäß ATEX. Gehäuse aus verzinktem Stahlblech mit beidseitig genormten Kanal-Flanschprofilen, raumsparende Bauweise, servicefreundlich durch ausschwenkbare Motor-Laufrad-Einheit. Vorwärtsgekrümmtes Trommellaufrad aus verzinktem Stahl, guter Wirkungsgrad, niedriges Geräusch, aerodynamisch optimiertes Spiralgehäuse, Einströmung über Düse. Laufrad-Motoreinheit dynamisch gewuchtet. Antrieb: Drehstrom-Außenläufer-Motor, explosionsgeschützt gemäß ATEX, geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung, eingebautem Kaltleiter. Bei Anschluß der Kaltleiter an Auslösegerät MSA ist Drehzahlsteuerung zugelassen (Mindestspannung 100 V darf jedoch nicht unterschritten werden).
