Helios KVD 315/4/60/35 EX, Kanalventilator, EX-geschützt, Drehzahlsteuerbar nach Richtlinie 94/9 EG, II 2G
Datenblatt Export
| Temperaturklasse gemäß Richtlinie 94/9/EG | T1 bis T3 |
| Typ | KVD 315/4 Ex |
| Einbauort | Kanal |
| Fördermitteltemperatur (max.) bei Regelung [°C] | 40 °C |
| Fördermitteltemperatur [°C] | 40 °C |
| Fördermitteltemperatur (max.) bei Nennspannung [°C] | 40 °C |
| Anschluss an Rechteckkanal | 60 x 35 CMT |
| Netzfrequenz | 50 Hz |
| Nenndrehzahl [1/min] | 1370 |
| Nennleistung [W] | 2000 |
| Schalldruckpegel in 4 m Gehäuseabstrahlung | 48 dB(A) |
| Gerätegruppe gemäß Richtlinie 94/9/EG | II |
| Leistungsaufnahme [W] | 2,00 W |
| Werkstoff des Gehäuses | Stahlblech |
| Schutzart | IP44 |
| Kanalhöhe [mm] | 300 |
| Kanalbreite [mm] | 600 |
| Volumenstrom, freiblasend [m³/h] | 4200 m³/h |

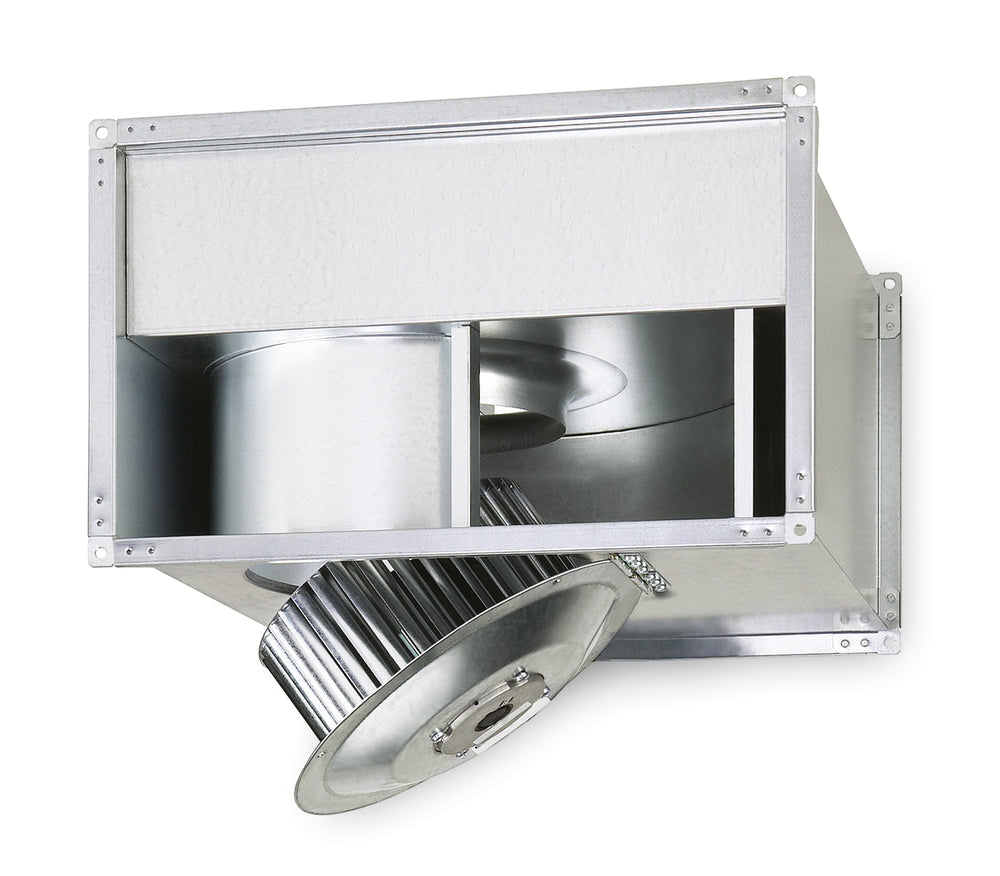

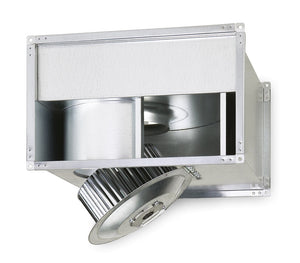

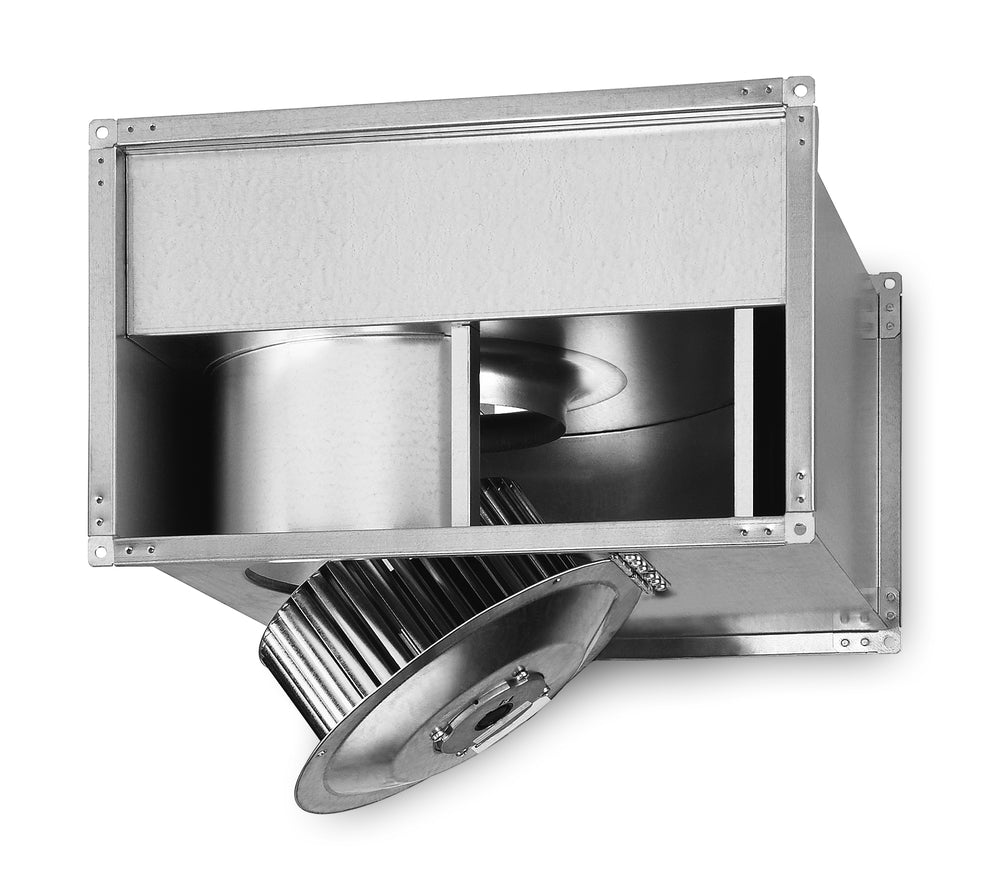

Kanal-Radialventilator RADAX zur direkten Montage in rechteckiges Kanalsystem, explosionsgeschützt gemäß ATEX.Rechteckiges Gehäuse aus verzinktem Stahlblech, das in seinen Abmessungen einem Kanalstück entspricht, mit rechteckigen beidseitigen Flanschen, Anschluß nach Norm.Hochleistungs-Trommel-Laufrad mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940.Drehstrom-Außenläufer-Motor, explosionsgeschützt gemäß ATEX, geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung, eingebautem Kaltleiter. Bei Anschluß der Kaltleiter an Auslösegerät MSA ist Drehzahl steuerbar (Mindestspannung 95 V darf jedoch nicht unterschritten werden).
