Helios MBD 160/2 EX, Megabox, 3 PH. Anschluß-Durchmesser 200 nach Richtlinie 94/9 EG, II 2G
Datenblatt Export
| Temperaturklasse gemäß Richtlinie 94/9/EG | T1 bis T3 |
| Gerätegruppe gemäß Richtlinie 94/9/EG | II |
| Max. Volumenstrom [m³/h] | 2020 |
| Fördermitteltemperatur [°C] | 40 °C |
| Einbauort | sonstige |
| Netzfrequenz | 50 Hz |
| Nennweite | 160 |
| Nennleistung [W] | 1500 |
| Schutzart | IP54 |
| Werkstoff des Gehäuses | Stahlblech |

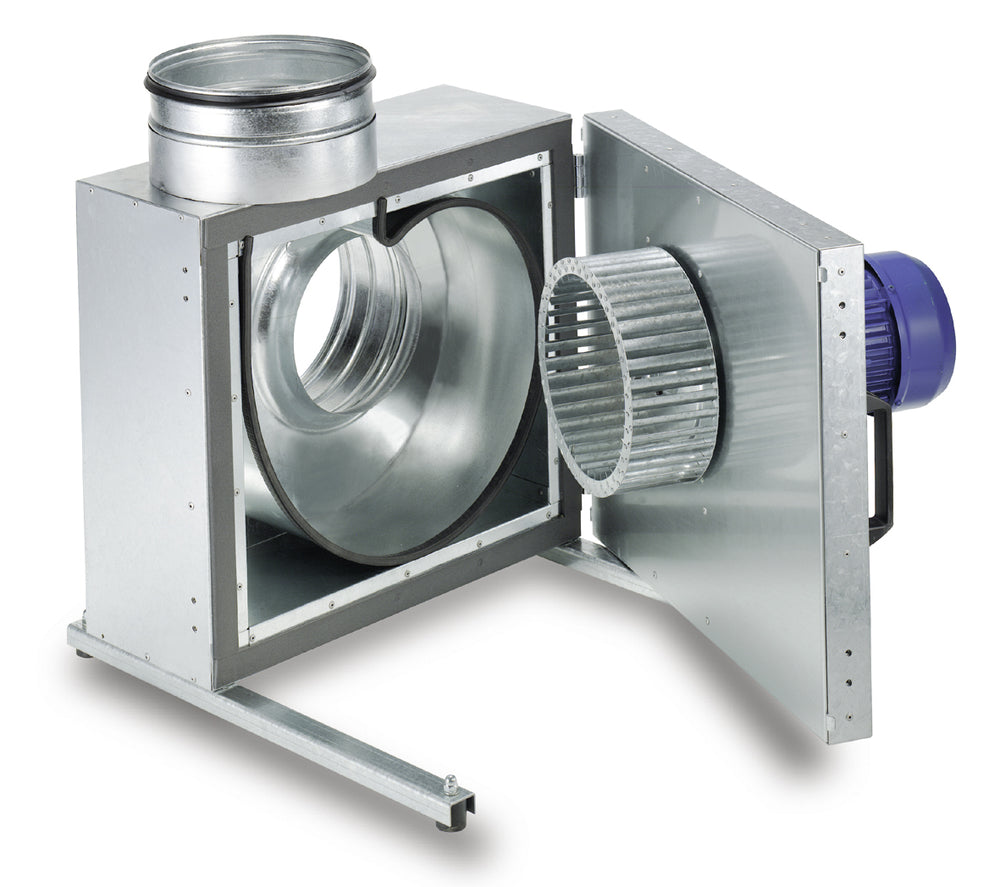

Geräuschgekapselter Radial-Ventilator mit ausschwenkbarer Motor-Laufradeinheit und außerhalb dem Luftstom liegenden Motor.Doppelwandiges Gehäuse aus verzinktem Stahlblech, schallisoliert durch Auskleidung mit 50 mm starken Mineralwoll-Dämmstoff-Platten. Saug- und druckseitige Rohranschlußstutzen mit Gummilippendichtung. Ventilatortür für Inspektion und Reinigung voll ausschwenkbar. Incl. stabiler Montageschienen mit vier Schwingungsdämpfern.Hochleistungs-Radial-Laufrad mit vorwärtsgekrümmmten Schaufeln aus verzinktem Stahlblech. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940.Drehstrom-Kurzschlußläufer-Motor, geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung, nicht regelbar. Ex-Ausführung gemäß ATEX.
