Helios SKRD EC 560/100/50 B, SILENT Kanalventilator EC, schallgedämpft, 3-PH 380-480V 50/60Hz reg.
Datenblatt Export
| Kanalhöhe [mm] | 500 |
| Kanalbreite [mm] | 1000 |
| Motortyp | EC |
| Volumenstrom, freiblasend [m³/h] | 13700 m³/h |
| Typ | SKRD EC 560/100/50 B |
| Gewicht [kg] | 100.0 |
| Fördermitteltemperatur (max.) [°C] | 60 °C |
| Fördermitteltemperatur (max.) bei Nennspannung [°C] | 60 °C |
| Fördermitteltemperatur [°C] | 60 °C |
| Fördermitteltemperatur (max.) bei Regelung [°C] | 60 °C |
| Drehzahl | 1630 min-1 |
| Anschluss an Rechteckkanal | 100 x 50 CMT |
| Schalldruckpegel in 4 m Gehäuseabstrahlung | 40 dB(A) |
| Netzfrequenz | 50 Hz |
| Nenndrehzahl [1/min] | 890 |
| Leistungsaufnahme [W] | 1,28 W |
| Werkstoff des Gehäuses | Stahlblech |
| Schutzart | IP44 |
| Stromaufnahme (Spannung 230 V/50 Hz) | 5,00 A |

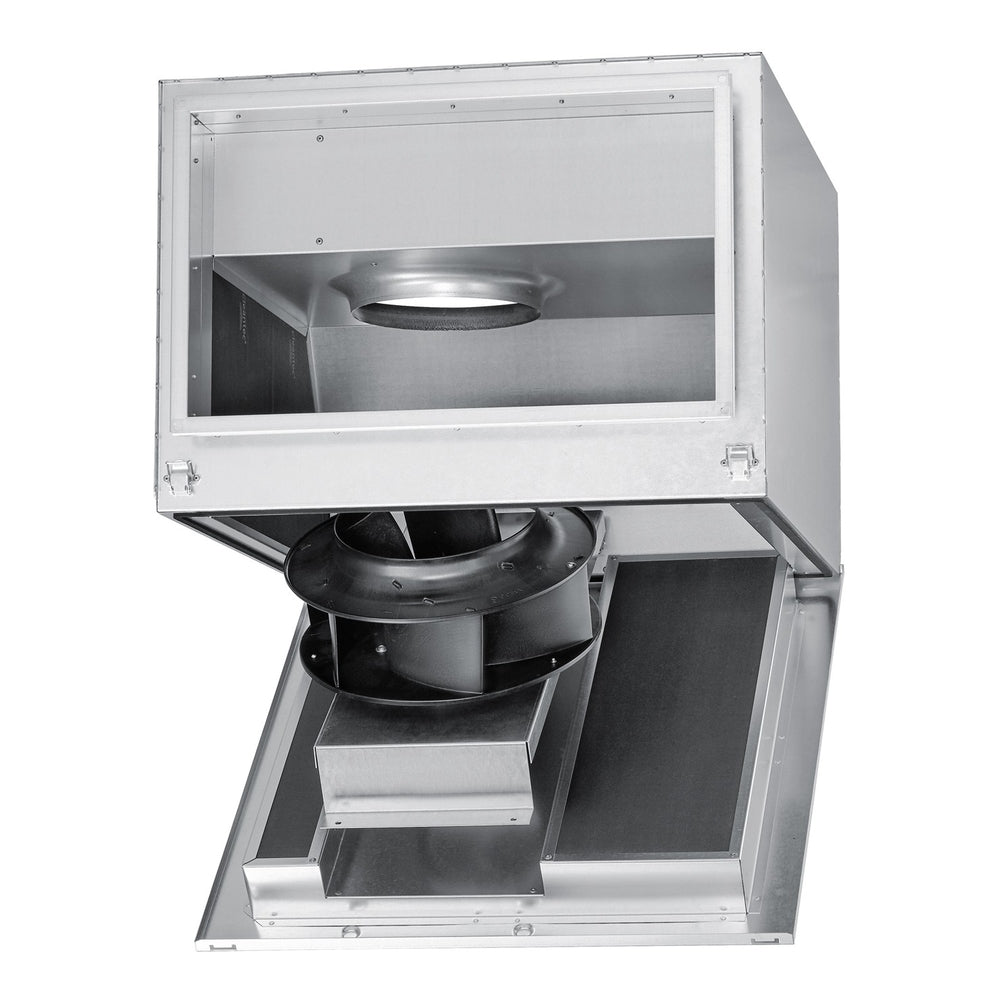

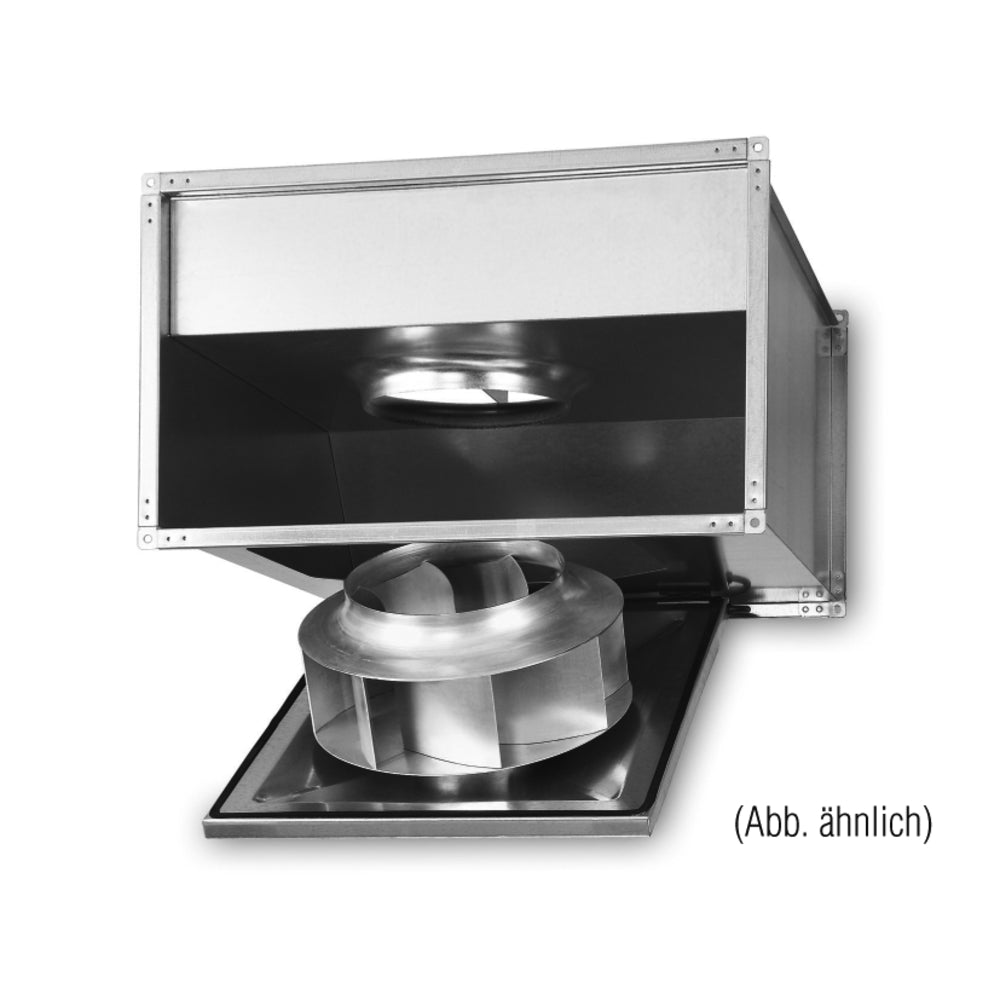

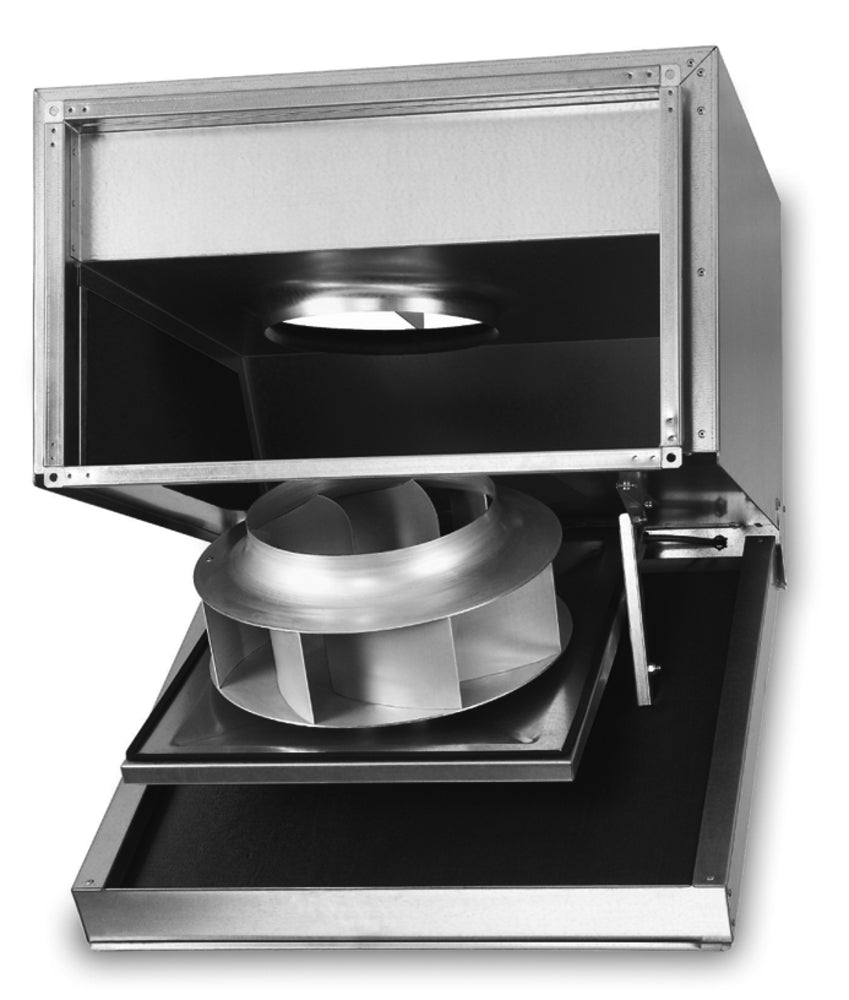

Radial EC-Kanalventilator schallgedämpft, zur direkten Montage in rechteckiges Kanalsystem, Ventilator-Einheit herausschwenkbar. Gehäuse aus verzinktem Stahlblech mit beidseitig genormten Kanal-Flanschprofilen, raumsparende Bauweise,Schallabsorbierende Innenauskleidung mit 50mm starken Mineralfaserplatten hinterlegt. Servicefreundlich durch ausschwenkbare Motor-Laufrad-Einheit. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff und verzinktem Stahl. Vibrationsfreier Lauf durch dynamische Wuchtung. Aerodynamisch optimiert, Einströmung über Düse. Antrieb durch energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44 mit höchstem Wirkungsgrad. Wartungs- und funkstörungsfrei, kugelgelagert. Integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik. Stufenlose Drehzahlsteuerung mit Potentiometer oder stufenlose Drehzahlregelung mit Universal-Regelsystem EUR-EC. Anschluss über serienmäßiger Klemmenkasten (IP54) an ausgeführtem Kabel montiert.
