Helios WHR 160, Warmwasser-Heizregister für Rohrdurchmesser 160 mm
Datenblatt Export

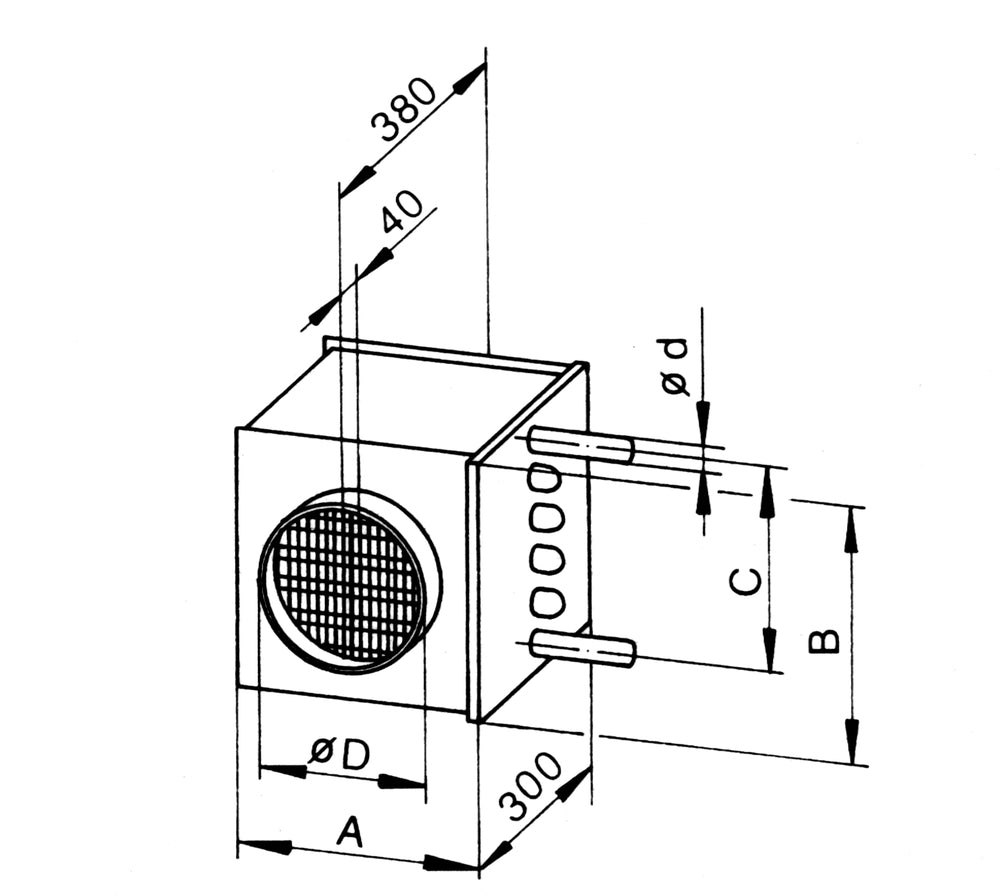

| Abmessung D [mm] | 160.0 MMT |
| Abmessung A [mm] | 240.0 MMT |
| Abmessung B [mm] | 255.0 MMT |
| Abmessung C [mm] | 215.0 MMT |
| Typ | WHR 160 |

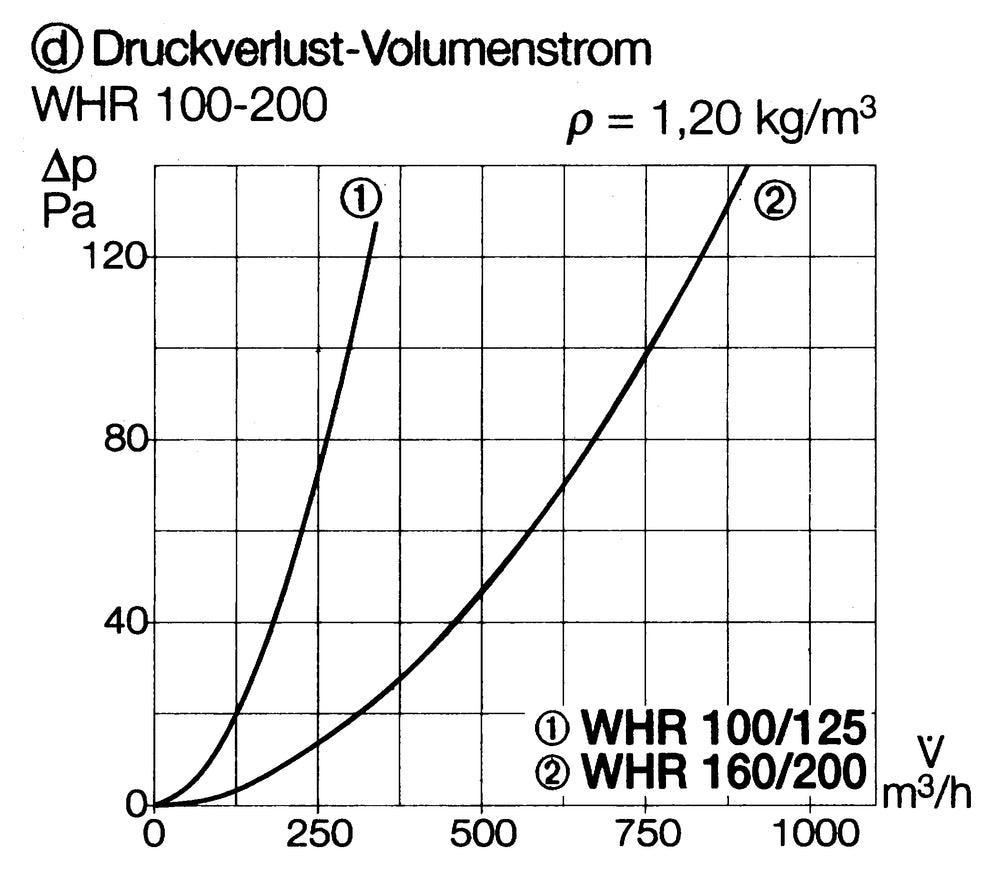

| Druckverlust | 11 PA |
| bei Volumenstrom [m³/h] | 400 m³/h |
| bei Wassermenge | 245 l/h |
| Anschlussdurchmesser [mm] | 3/4 MMT |
| Nennweite | 160 |
| passend zu Rohrdurchmesser | 160 MMT |

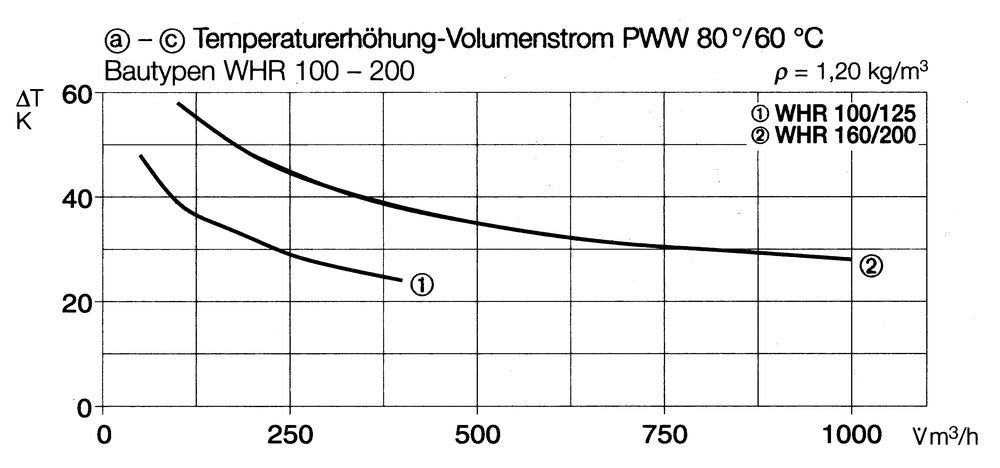

| Wärmeleistung bei Vor-/Rücklauftemperatur 60/40°C [K] | 22,0 K |
| Wärmeleistung bei Vor-/Rücklauftemperatur 90/70°C | 5,5 kW |
| Werkstoff des Gehäuses | Stahlblech |
| Heizleistung | 5,500.000000 W/m |
| Heizleistung [W] | 5,500.000000 W |

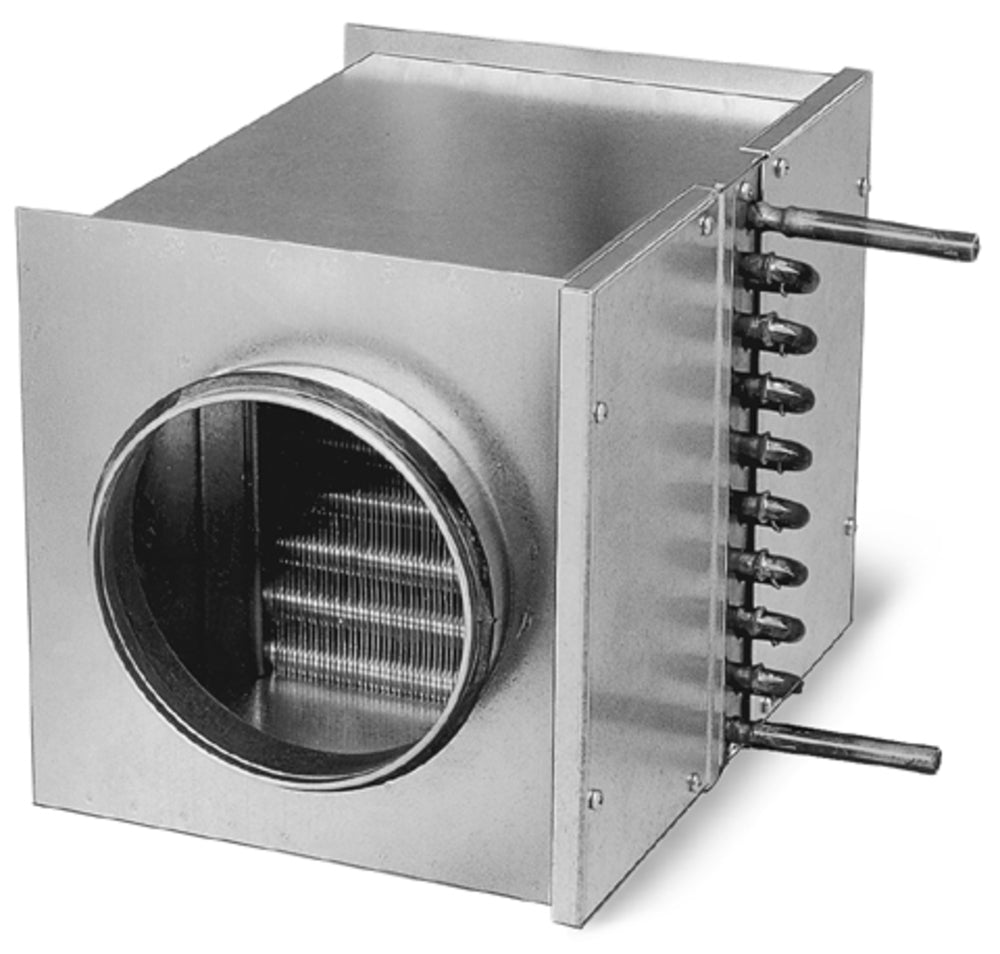

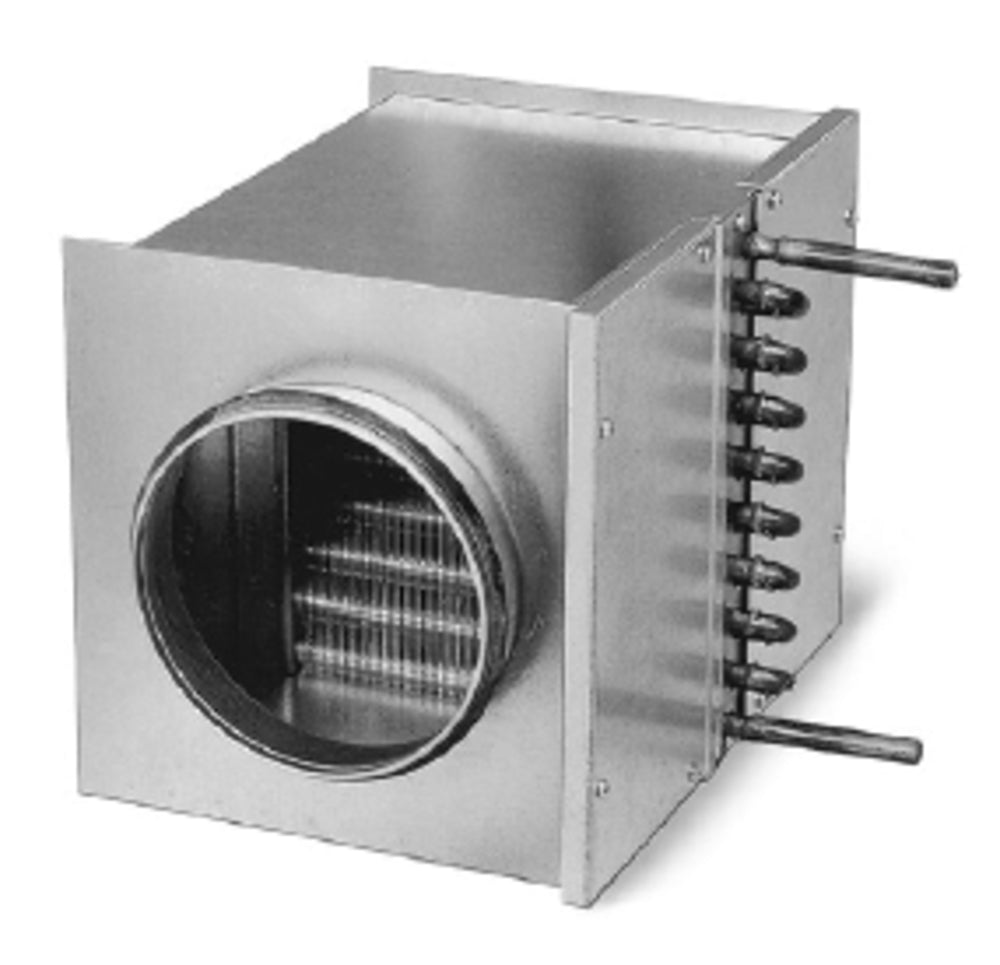

Kompaktes Warmwasser-Heizregister zum Rohrstrecken-Einbau. Gehäuse aus verzinktem Stahlblech mit beidseitigen Anschlüssen mit Gummi-Lippendichtung zum Einbau in Normrohre. Wärmetauscher: Kupfer-Rohre, aufgepressten Aluminium-Lamellen. Betriebstemperatur max. 100 °C, Betriebsdruck max. 8 bar. Wasseranschlussrohre mit Außengewinde. Wasseranschlussseitig zwei Revisionsdeckel zur einfachen Montage.
