Helios WHR 2/70/40, Warmwasser-Heizregister für Rechteck-Kanäle
Artikelnummer:
10012092
Ausprägungscode:
HE/WHR/2/70/40
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Kanalhöhe [mm] | 400 |
| Kanalbreite [mm] | 700 |
| Heizleistung | 81,000.000000 W/m |
| Heizleistung [W] | 81,000.000000 W |

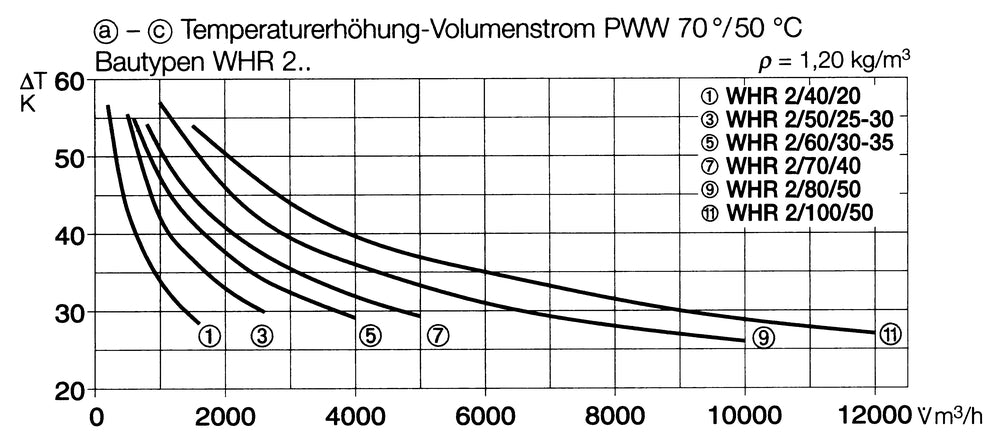

| Temperaturdifferenz [K] | 30 K |
| Typ | WHR 2/70/40 |

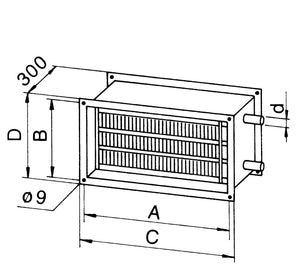

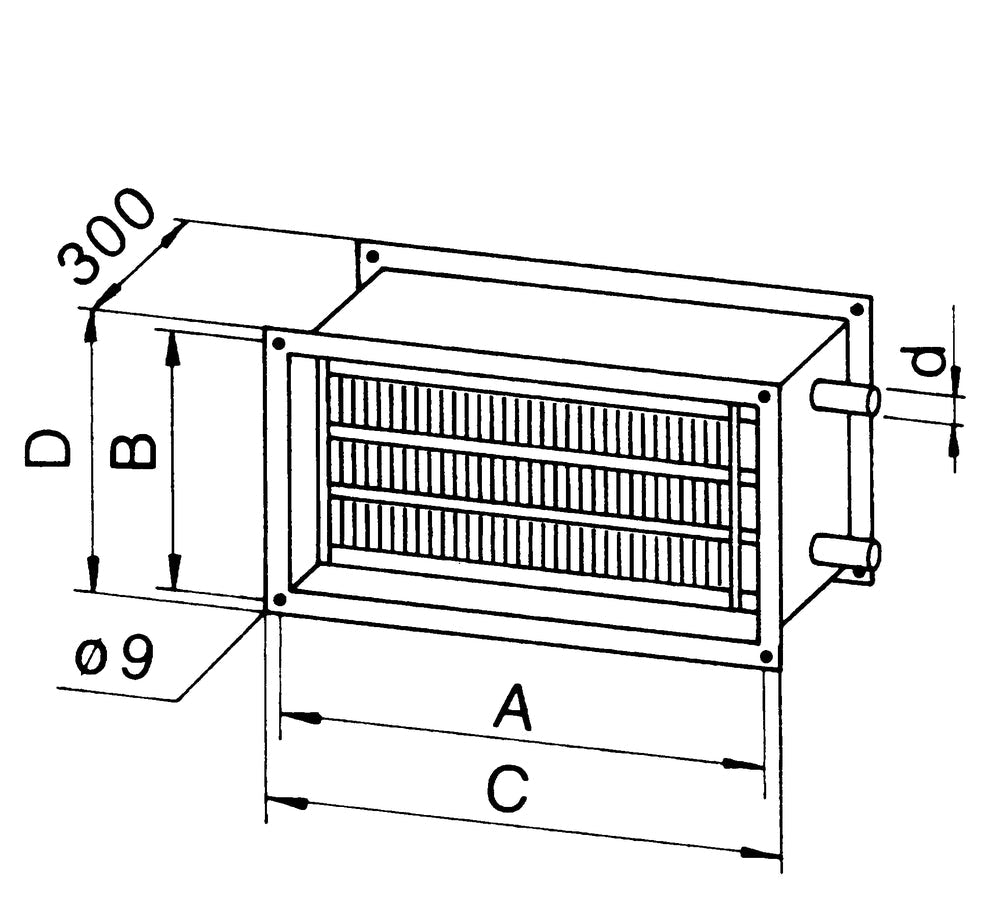

| C | 750 MMT |
| D | 450 MMT |
| bei Volumenstrom [m³/h] | 4500 m³/h |
| Anschlussdurchmesser [mm] | 1 MMT |
| Luftseitige Daten | 28,0 kW |
| Passend zu Ventilator NG | 70/40 MMT |
| Wasserseitige Daten Druckverlust | 6 KPA |
| Wasserseitige Daten bei Wassermenge | 2200 l/h |
| Wasserseitige Daten B | 420 MMT |
| Wasserseitige Daten Abmessungen A | 720 MMT |
| Werkstoff des Gehäuses | Stahlblech |

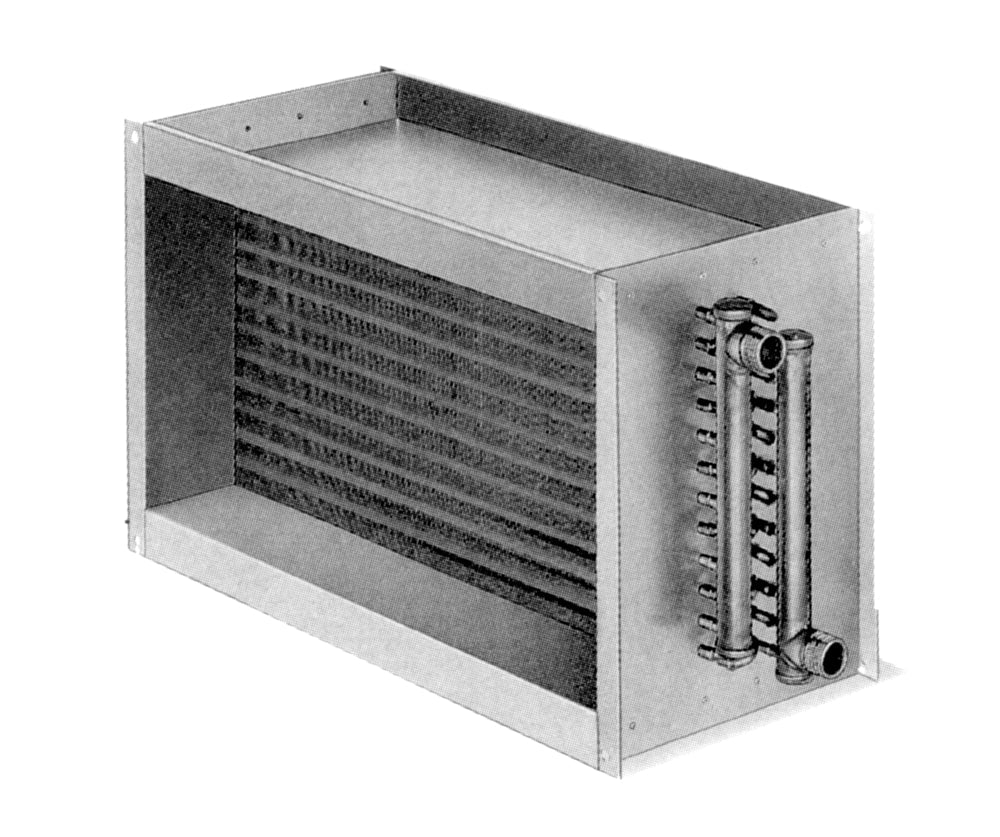

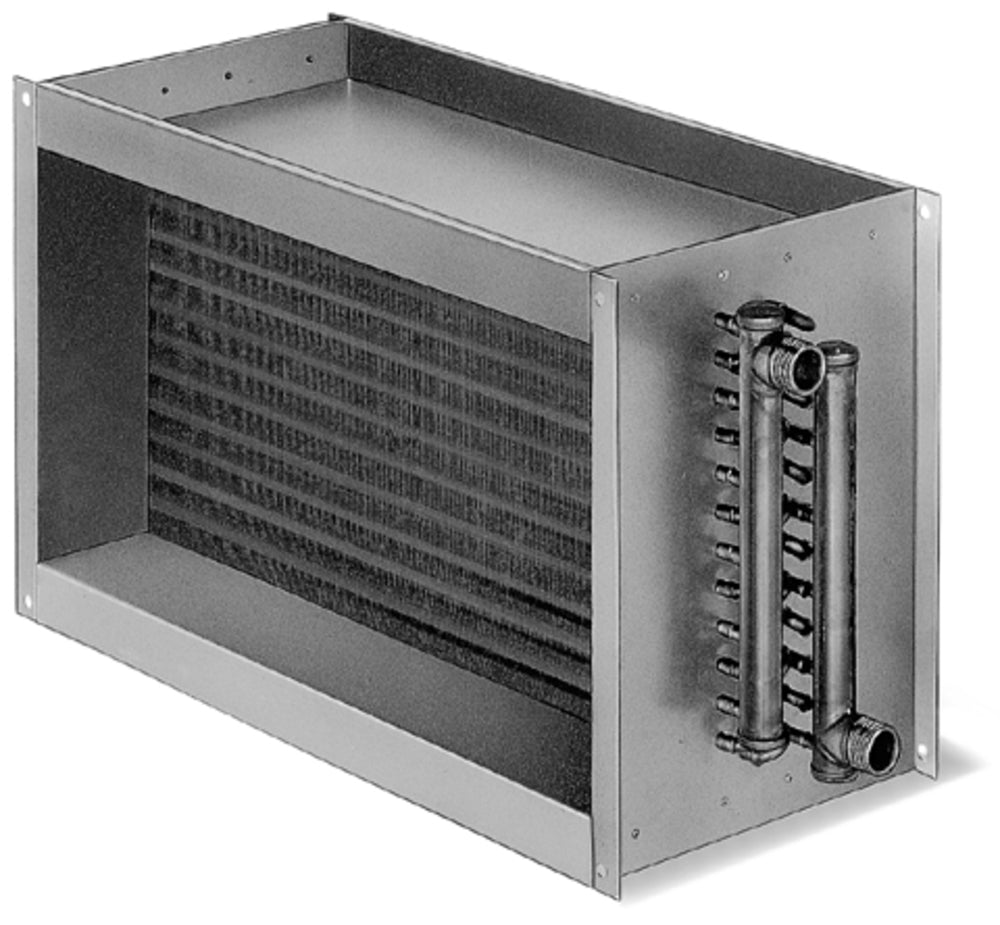

Warmwasser-Heizregister mit beidseitigen Kanal-Flanschen. Gehäuse aus verzinktem Stahlblech. Wärmetauscher: versetzt angeordnete Kupferrohre mit Aluminiumlamellen. Betriebstemperatur max. 100 °C, Betriebsdruck max 8 bar. Wasseranschlussrohre mit Außengewinden.
Warmwasser-Heizregister mit beidseitigen Kanal-Flanschen. Gehäuse aus verzinktem Stahlblech. Wärmetauscher: versetzt angeordnete Kupferrohre mit Aluminiumlamellen. Betriebstemperatur max. 100 °C, Betriebsdruck max 8 bar. Wasseranschlussrohre mit Außengewinden.
