Helios WHR 4/100/50, Warmwasser-Heizregister
Artikelnummer:
10012098
Ausprägungscode:
HE/WHR/4/100/50
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export

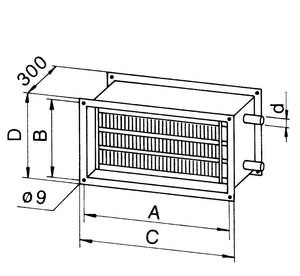

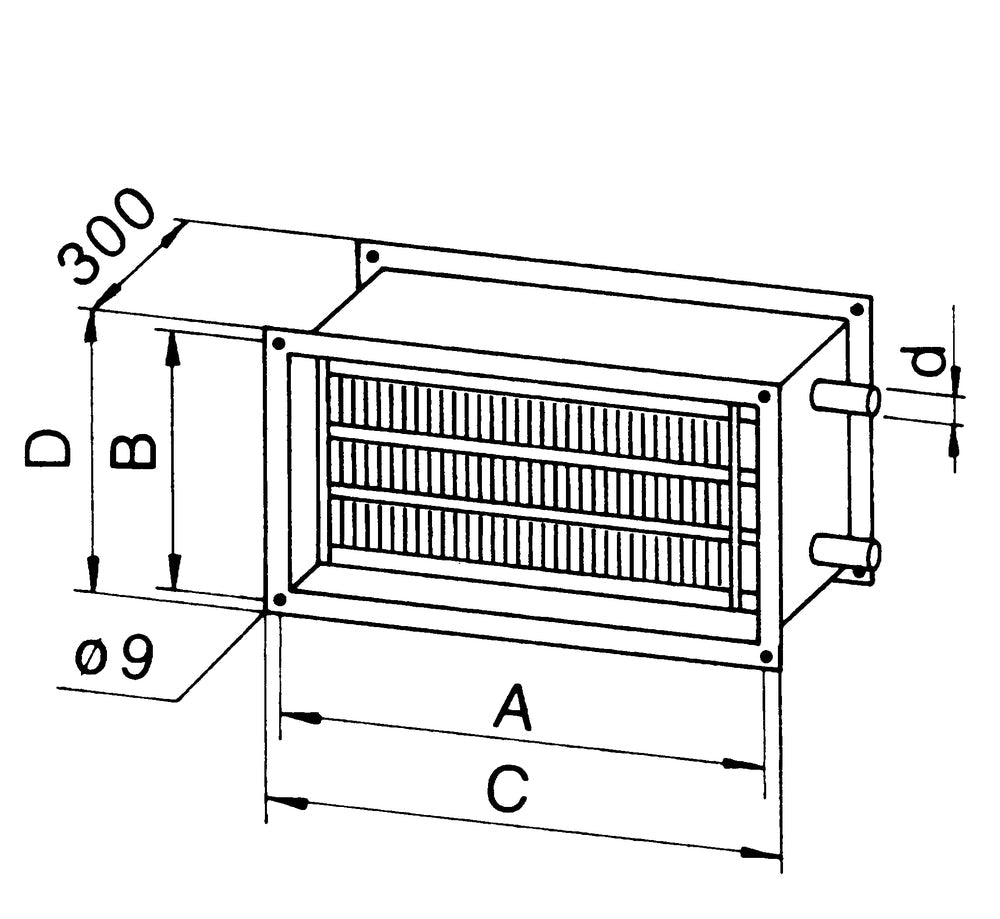

| Wasserseitige Daten Abmessungen A | 1020 MMT |
| Wasserseitige Daten B | 520 MMT |
| Wasserseitige Daten bei Wassermenge | 7640 l/h |

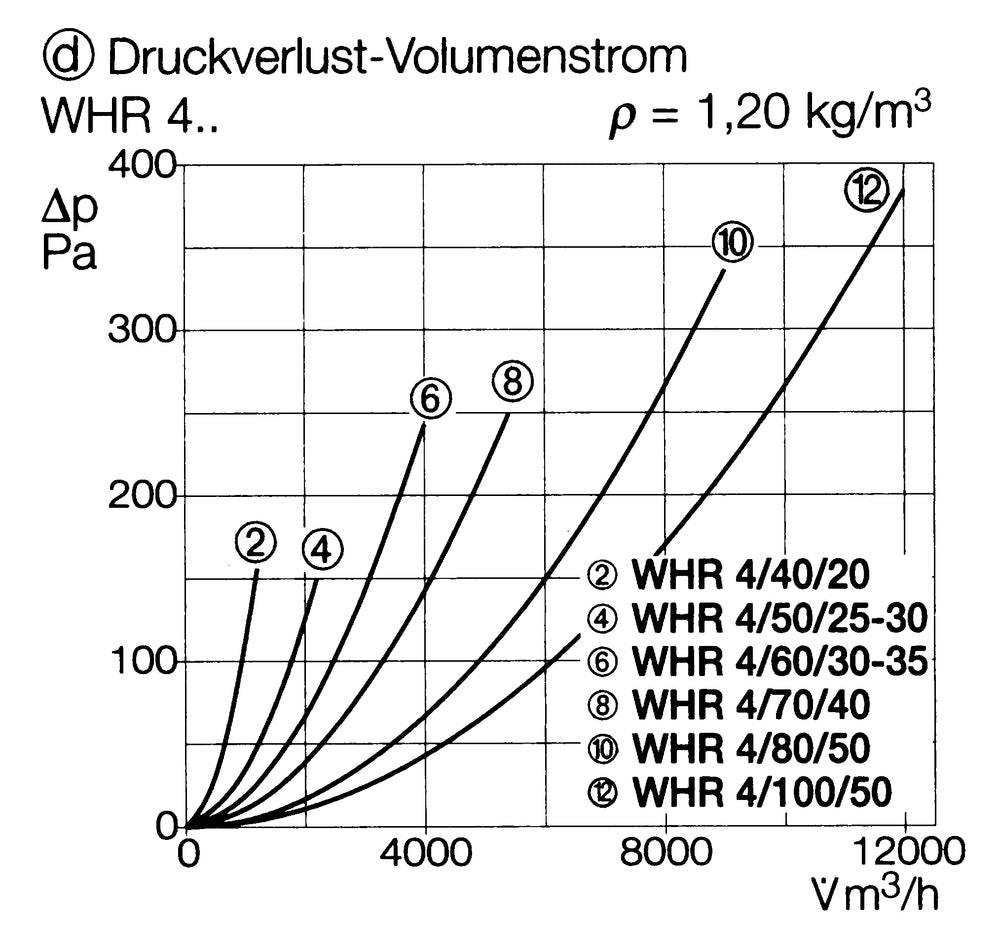

| Wasserseitige Daten Druckverlust | 14 KPA |
| Werkstoff des Gehäuses | Stahlblech |
| Kanalhöhe [mm] | 500 |
| Kanalbreite [mm] | 1000 |
| Heizleistung | 172,000.000000 W/m |
| Heizleistung [W] | 172,000.000000 W |
| Temperaturdifferenz [K] | 48 K |
| Typ | WHR 4/100/50 |
| D | 550 MMT |
| C | 1050 MMT |
| bei Volumenstrom [m³/h] | 10000 m³/h |
| Anschlussdurchmesser [mm] | 1 MMT |
| Luftseitige Daten | 99,0 kW |
| Passend zu Ventilator NG | 100/50 MMT |

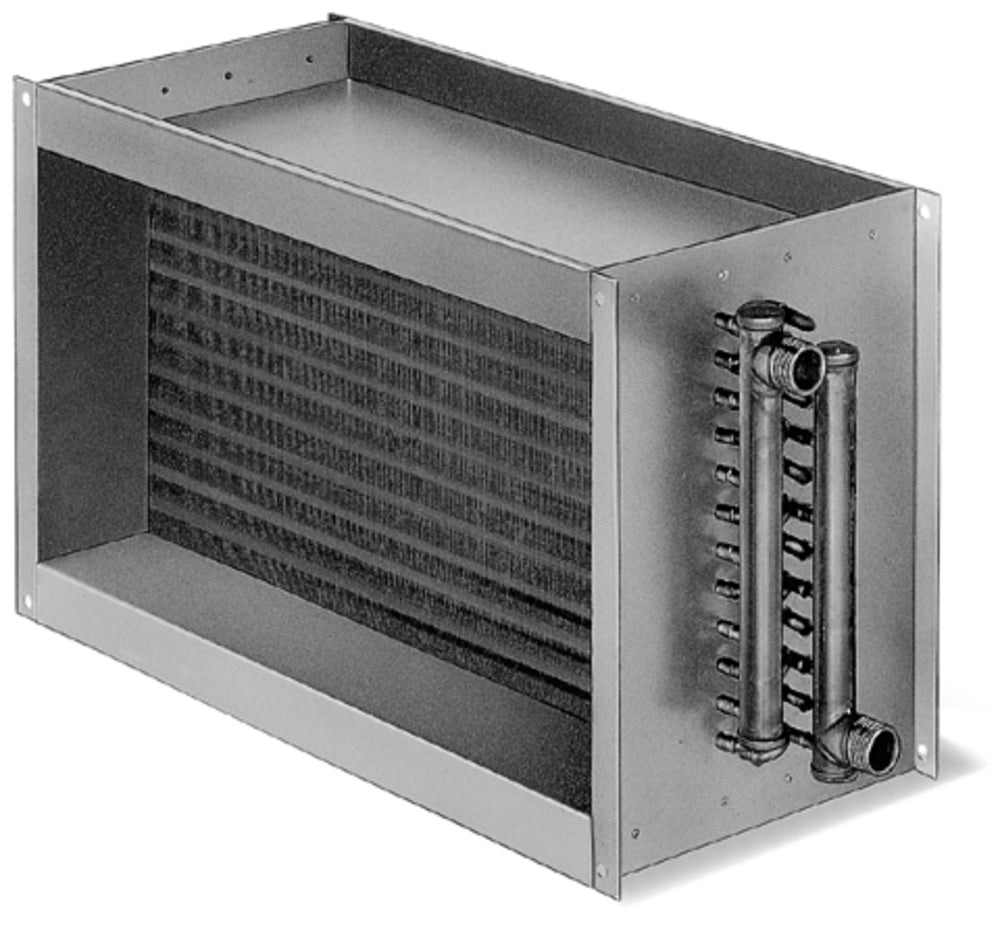

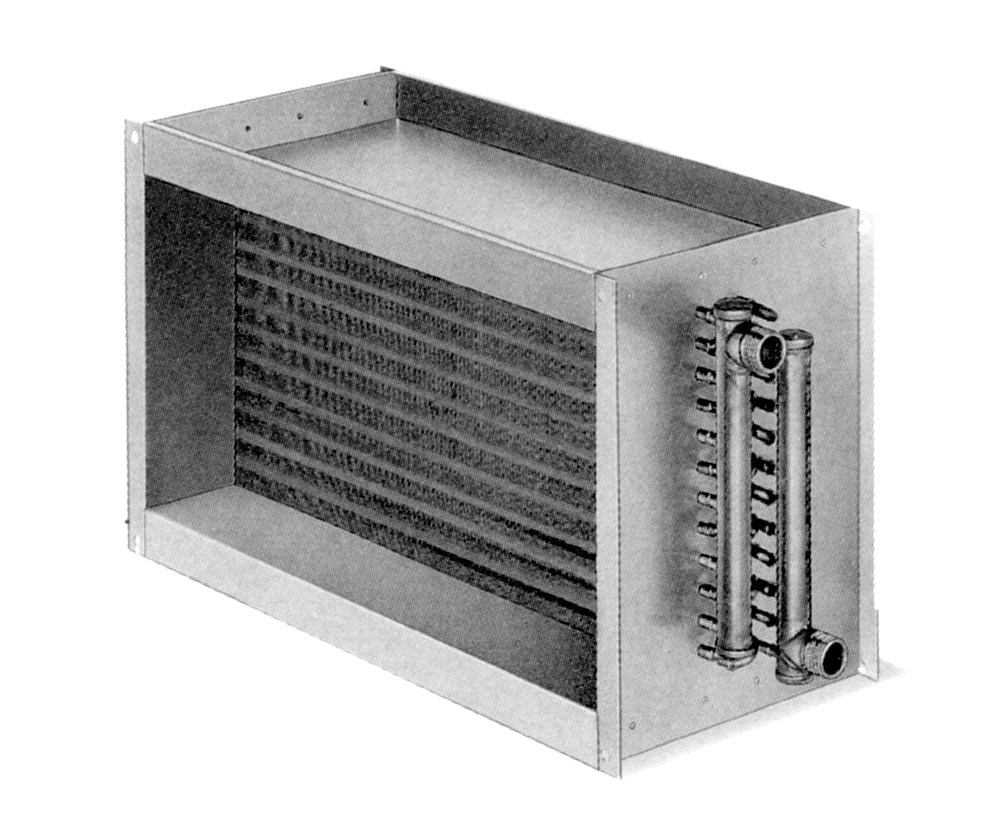

Warmwasser-Heizregister mit beidseitigen Kanal-Flanschen. Gehäuse aus verzinktem Stahlblech. Wärmetauscher: versetzt angeordnete Kupferrohre mit Aluminiumlamellen. Betriebstemperatur max. 100 °C, Betriebsdruck max 8 bar. Wasseranschlussrohre mit Außengewinden.
