Helios WHR 4/50/25 30, Warmwasser-Heizregister für Rechteck-Kanäle
Artikelnummer:
10012089
Ausprägungscode:
HE/WHR/4/50/25/30
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Kanalhöhe [mm] | 300 |
| Kanalbreite [mm] | 500 |
| Heizleistung | 38,000.000000 W/m |
| Heizleistung [W] | 38,000.000000 W |
| Anschlussdurchmesser [mm] | 1 MMT |
| Temperaturdifferenz [K] | 52 K |
| Typ | WHR 4/50/25/30 |

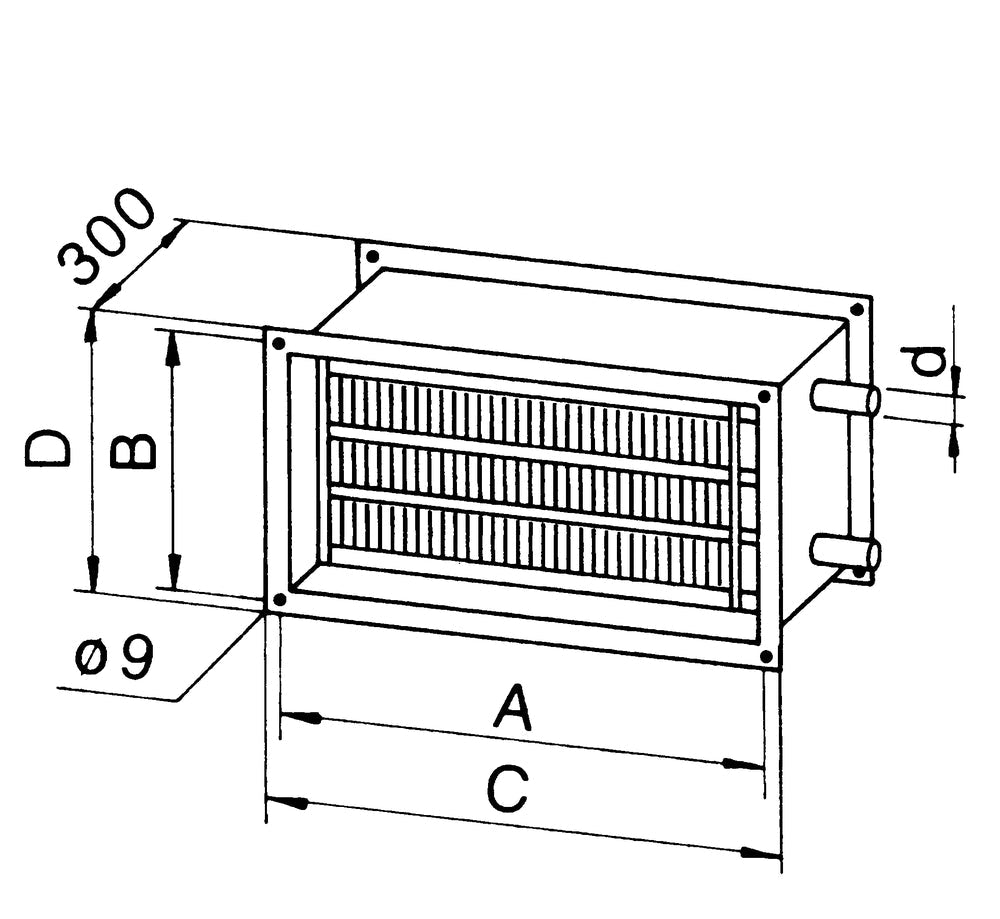

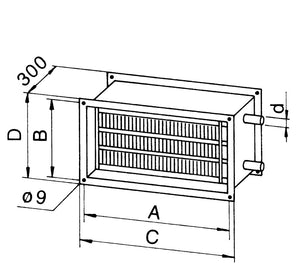

| D | 350 MMT |
| C | 550 MMT |
| bei Volumenstrom [m³/h] | 2200 m³/h |
| Luftseitige Daten | 21,0 kW |
| Passend zu Ventilator NG | 50/25-30 MMT |
| Wasserseitige Daten Druckverlust | 5 KPA |
| Wasserseitige Daten bei Wassermenge | 1680 l/h |
| Wasserseitige Daten B | 270/320 MMT |
| Wasserseitige Daten Abmessungen A | 520 MMT |
| Werkstoff des Gehäuses | Stahlblech |

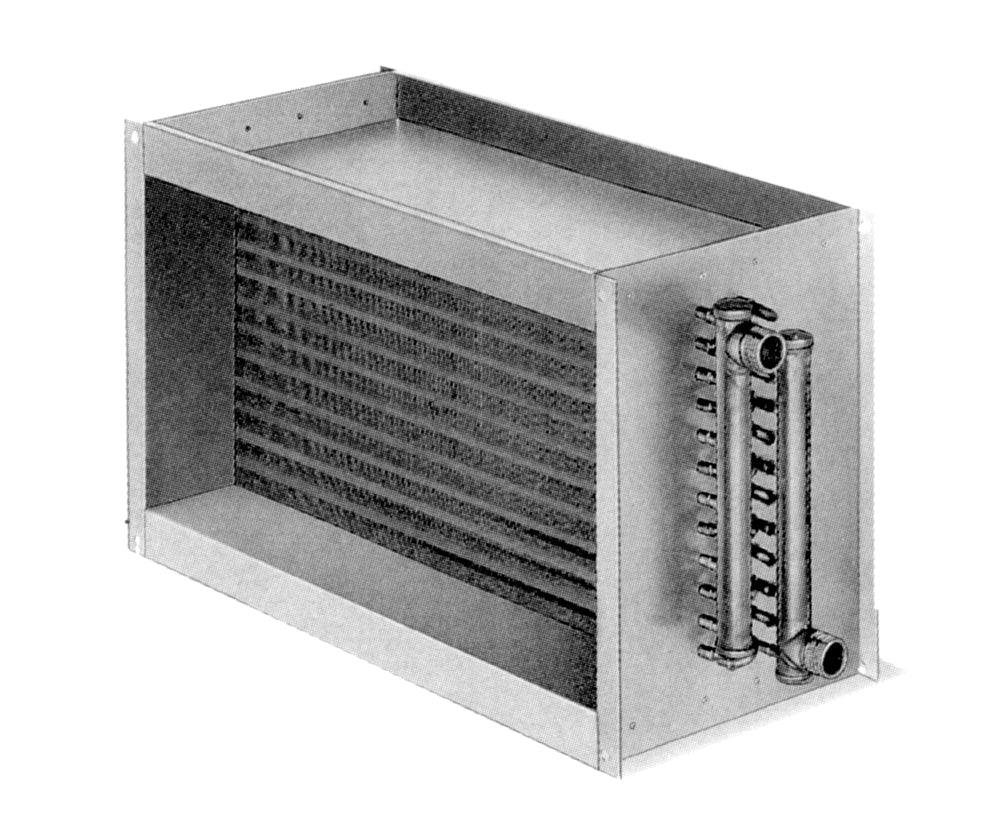

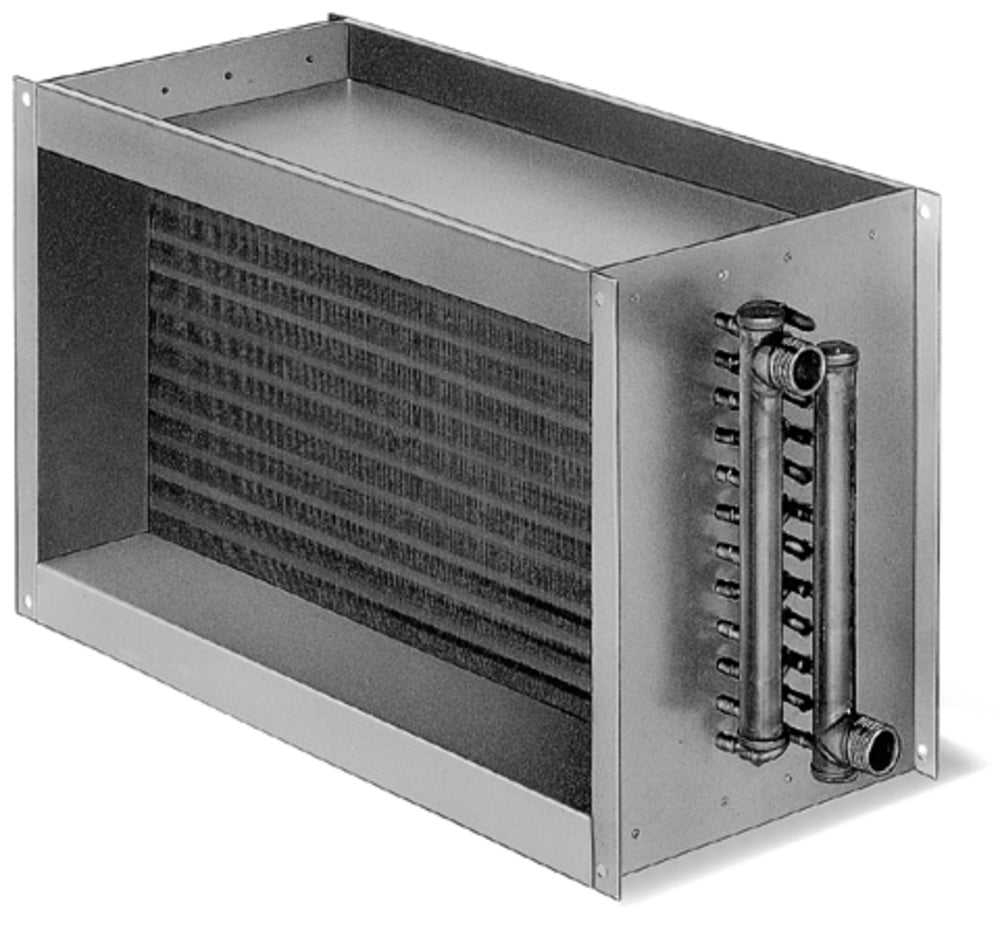

Warmwasser-Heizregister mit beidseitigen Kanal-Flanschen. Gehäuse aus verzinktem Stahlblech. Wärmetauscher: versetzt angeordnete Kupferrohre mit Aluminiumlamellen. Betriebstemperatur max. 100 °C, Betriebsdruck max 8 bar. Wasseranschlussrohre mit Außengewinden.
