Helios WHR 4/70/40, Warmwasser-Heizregister für Rechteck-Kanäle
Artikelnummer:
10012093
Ausprägungscode:
HE/WHR/4/70/40
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Kanalbreite [mm] | 700 |
| Kanalhöhe [mm] | 400 |
| Heizleistung | 81,000.000000 W/m |
| Heizleistung [W] | 81,000.000000 W |
| Anschlussdurchmesser [mm] | 1 MMT |
| Typ | WHR 4/70/40 |
| Temperaturdifferenz [K] | 50 K |

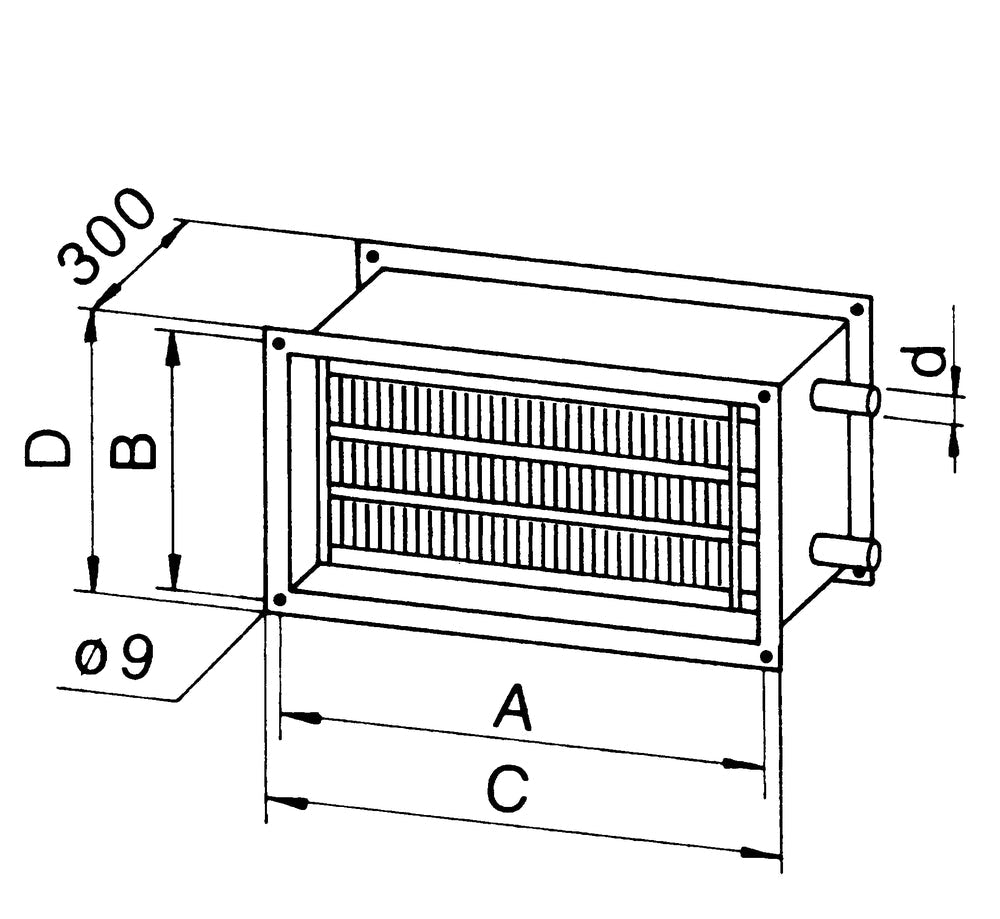

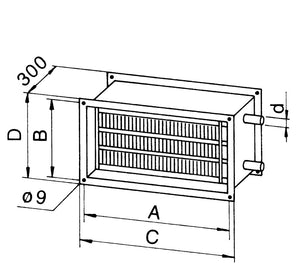

| D | 450 MMT |
| C | 750 MMT |
| bei Volumenstrom [m³/h] | 4500 m³/h |
| Luftseitige Daten | 44,0 kW |
| Passend zu Ventilator NG | 70/40 MMT |

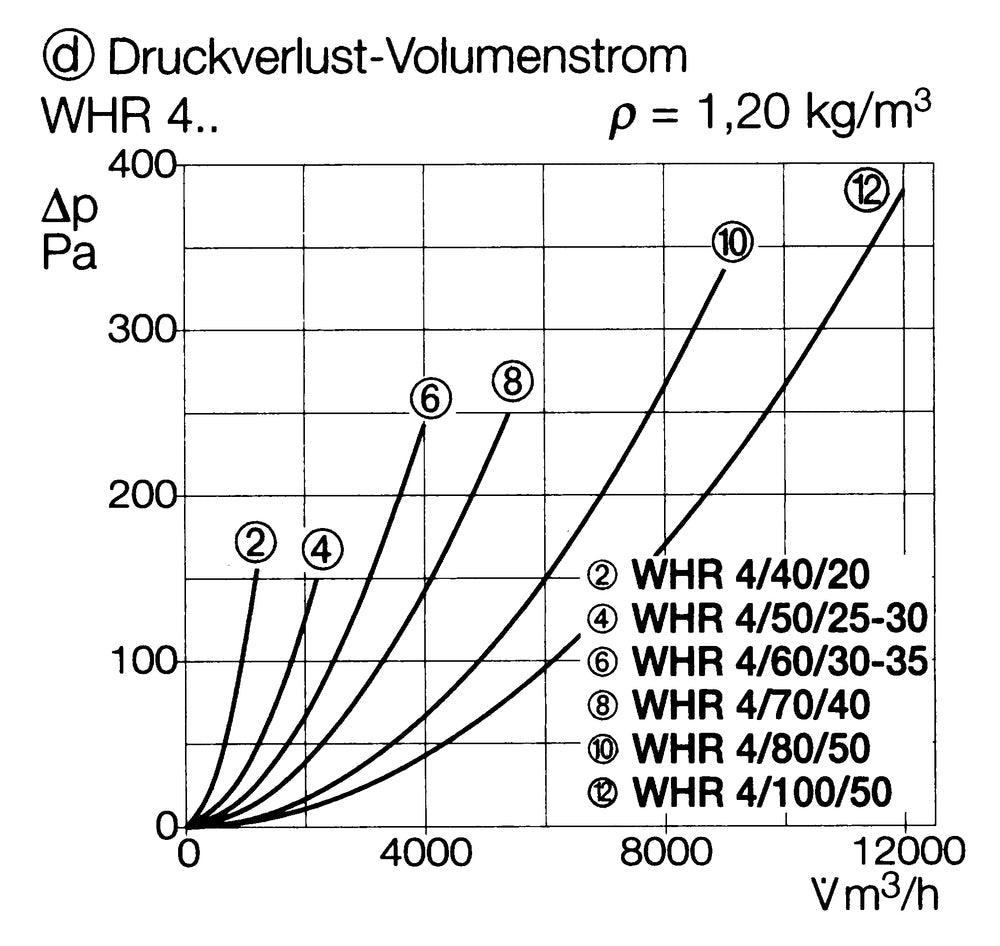

| Wasserseitige Daten Druckverlust | 4 KPA |
| Wasserseitige Daten bei Wassermenge | 3570 l/h |
| Wasserseitige Daten B | 420 MMT |
| Wasserseitige Daten Abmessungen A | 720 MMT |
| Werkstoff des Gehäuses | Stahlblech |

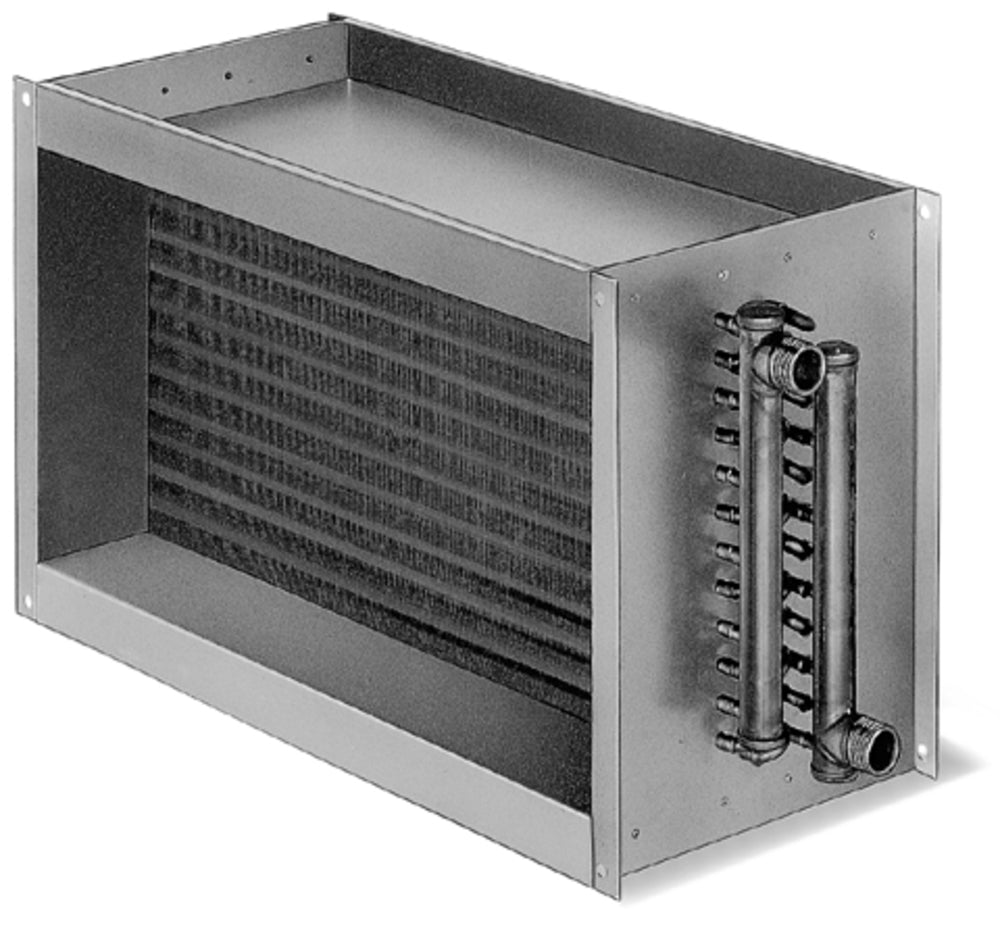

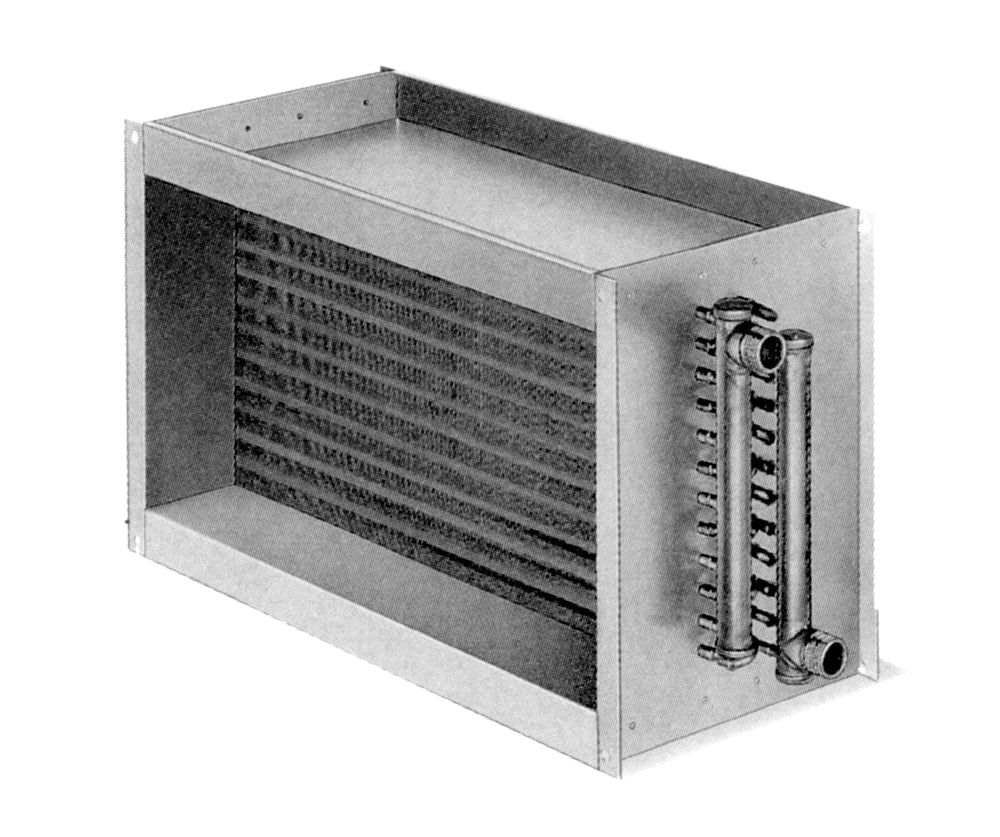

Warmwasser-Heizregister mit beidseitigen Kanal-Flanschen. Gehäuse aus verzinktem Stahlblech. Wärmetauscher: versetzt angeordnete Kupferrohre mit Aluminiumlamellen. Betriebstemperatur max. 100 °C, Betriebsdruck max 8 bar. Wasseranschlussrohre mit Außengewinden.
