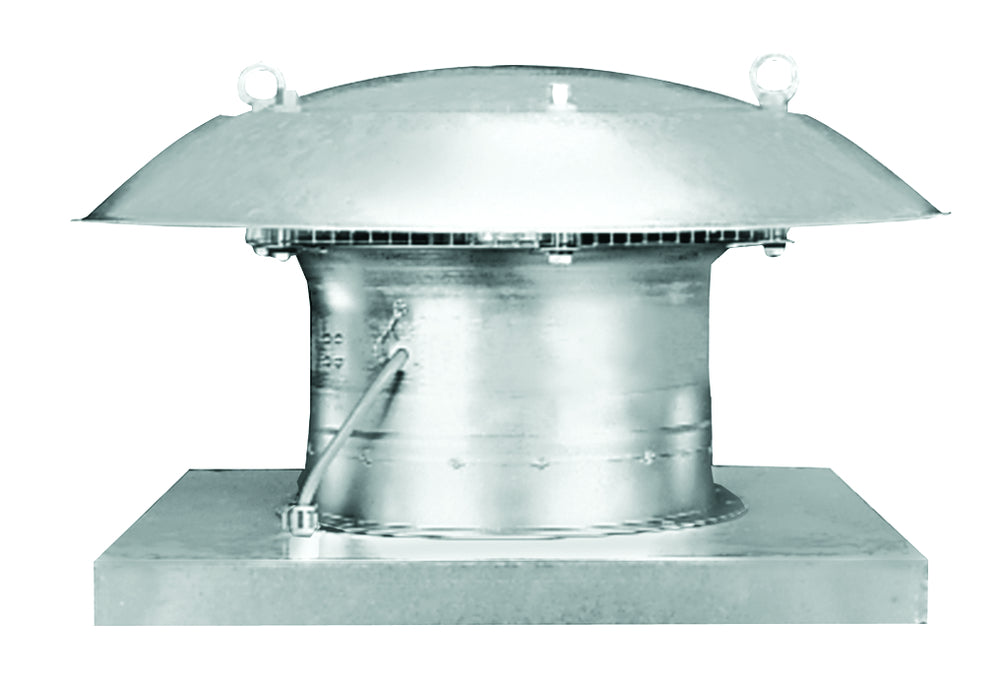

Maico Axial-Dachventilator DZD 25/4 D
Datenblatt Export
| Schutzart | IP54 |
| Typ | DZD 25/4 D |
| Gewicht [kg] | 11.5 |
| Fördermitteltemperatur [°C] | 60 °C |
| Drehzahl | 1425 min-1 |
| Temperatur (max.) [°C] | 60 °C |
| Stromaufnahme (max.) | 0.14 A |
| Netzfrequenz | 50 Hz |
| Nennweite | 250 |
| Nennleistung [W] | 50 |
| Wärmeklasse | B |
| Spannung/Frequenz | 400/50 V/Hz |
| Werkstoff des Gehäuses | Stahlblech |
| Korrosionsschutz | verzinkt |
| Selbsttätige Verschlussklappe integriert | Nein |
Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Für Be- oder Entlüftung umschaltbar (Ausnahme EZD ... E). Förderrichtung: Nachfolgende Abbildung zeigt die Förderrichtung: Standardförderrichtung: Über den Motor blasend. Reversierbetrieb: Über den Motor saugend. Reversierbetrieb (Ausnahme EZD ... E): Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor: Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (.../E). Thermischer Überlastungsschutz serienmäßig. Drehstrommotor: Typenreihe DZD. Bemessungsspannung 400 V, 50 Hz. Schutzart DZD... D IP 54. Schutzart DZD... B und ... E IP 55. Elektrischer Anschluss: Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: DZD 25/4 D, Fördervolumen: 800 m3/h, Drehzahl: 1425 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 50 W, IMax: 0,14 A, Schutzart: IP 54, Wärmeklasse: B, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Dach, Einbaulage: senkrecht, Material: Stahlblech, verzinkt, Gewicht: 11,5 kg, Nennweite: 250 mm, Breite: 570 mm, Höhe: 570 mm, Tiefe: 325 mm, A: 500 mm, B: 570 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
