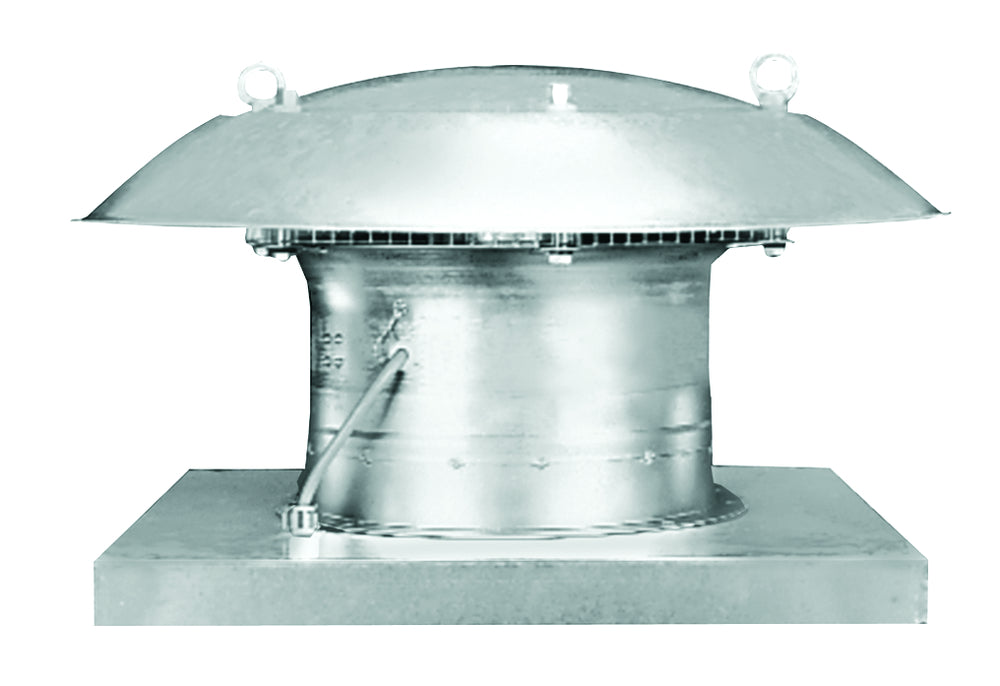

Maico Axial-Dachventilator DZD 35/4 B
Datenblatt Export
| Schutzart | IP55 |
| Typ | DZD 35/4 B |
| Drehzahl | 1420 min-1 |
| Gewicht [kg] | 23.8 |
| Fördermitteltemperatur [°C] | 60 °C |
| Nennleistung [W] | 145 |
| Nennstrom [A] | 35.00 A |
| Netzfrequenz | 50 Hz |
| Nennweite | 355 |
| Temperatur (max.) [°C] | 60 °C |
| Stromaufnahme (max.) | 0.35 A |
| Spannung/Frequenz | 400/50 V/Hz |
| Wärmeklasse | B |
| Werkstoff des Gehäuses | Stahlblech |
| Korrosionsschutz | verzinkt |
| Selbsttätige Verschlussklappe integriert | Nein |
Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Für Be- oder Entlüftung umschaltbar (Ausnahme EZD ... E). Förderrichtung: Nachfolgende Abbildung zeigt die Förderrichtung: Standardförderrichtung: Über den Motor blasend. Reversierbetrieb: Über den Motor saugend. Reversierbetrieb (Ausnahme EZD ... E): Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor: Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (.../E). Thermischer Überlastungsschutz serienmäßig. Drehstrommotor: Typenreihe DZD. Bemessungsspannung 400 V, 50 Hz. Schutzart DZD... D IP 54. Schutzart DZD... B und ... E IP 55. Elektrischer Anschluss: Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: DZD 35/4 B, Fördervolumen: 2325 m3/h, FördervolumenNenn: 1210 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 80 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1470 1/min - im opt. Wirkungsgrad, Drehzahl: 1478 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 145 W / im opt. Wirkungsgrad, INenn: 0,57 A / im opt. Wirkungsgrad, IMax: 0,6 A, Schutzart: IP 55, Wärmeklasse: B, Netzzuleitung: 7 / 1,5 mm2, Einbauort: Dach, Einbaulage: senkrecht, Material: Stahlblech, verzinkt, Gewicht: 23,8 kg, Nennweite: 355 mm, Breite: 720 mm, Höhe: 720 mm, Tiefe: 380 mm, A: 610 mm, B: 720 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 28,8 %, Messkategorie: C, Effizienzkategorie: statisch, Effizienzgrad N: 40,6, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,135 kW / 2120 m3/h / 66 Pa, nBEP: 1475 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube. SchallleistungspegelLWA7: 78 dB(A)
