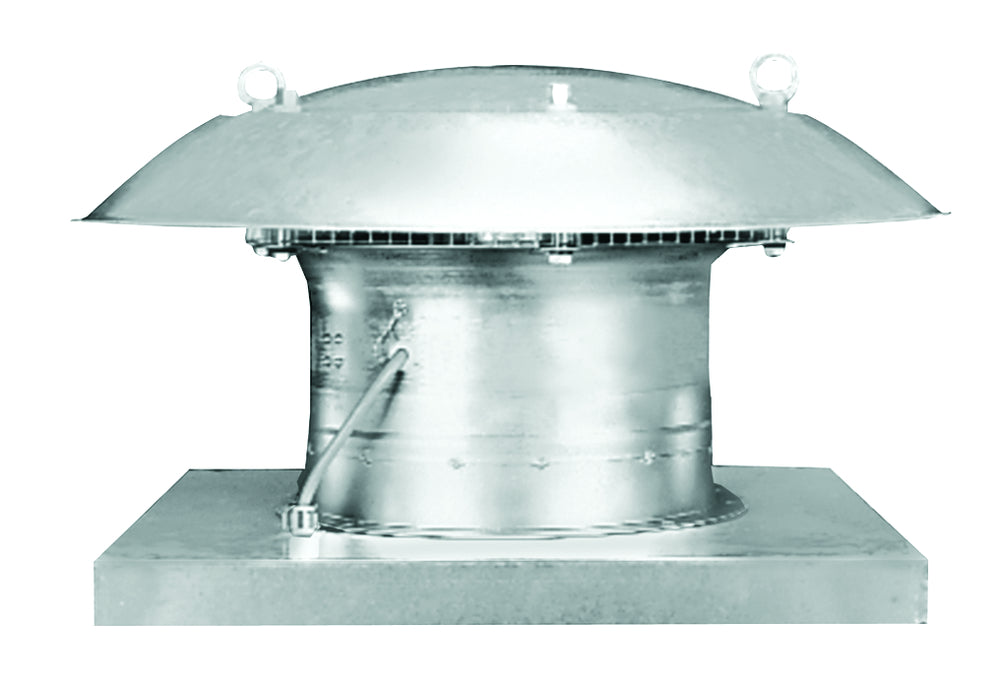

Maico Axial-Dachventilator EZD 35/4 B
Datenblatt Export
| Typ | EZD 35/4 B |
| Fördermitteltemperatur [°C] | 60 °C |
| Netzfrequenz | 50 Hz |
| Nennweite | 355 |
| Nennleistung [W] | 125 |
| Schutzart | IP55 |
| Werkstoff des Gehäuses | Stahlblech |
| Selbsttätige Verschlussklappe integriert | Nein |
| Korrosionsschutz | verzinkt |
Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Für Be- oder Entlüftung umschaltbar (Ausnahme EZD ... E). Förderrichtung: Nachfolgende Abbildung zeigt die Förderrichtung: Standardförderrichtung: Über den Motor blasend. Reversierbetrieb: Über den Motor saugend. Reversierbetrieb (Ausnahme EZD ... E): Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor: Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (.../E). Thermischer Überlastungsschutz serienmäßig. Wechselstrommotor: Typenreihe EZD. Bemessungsspannung 230 V, 50 Hz. Ventilatoren ../B und ../D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten. Ventilatoren ../E: Spaltpolmotoren, nicht reversierbar. Schutzart EZD... D und ... E IP 54. Schutzart EZD... B IP 55. Elektrischer Anschluss: Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: EZD 35/4 B, Fördervolumen: 2280 m3/h, FördervolumenNenn: 1330 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 65 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1450 1/min - im opt. Wirkungsgrad, Drehzahl: 1457 1/min, Laufradtyp: axial, Drehzahlsteuerbar: nein, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 125 W / im opt. Wirkungsgrad, INenn: 0,5 A / im opt. Wirkungsgrad, IMax: 0,65 A, Schutzart: IP 55, Wärmeklasse: B, Einbauort: Dach, Einbaulage: senkrecht, Material: Stahlblech, verzinkt, Gewicht: 24,4 kg, Nennweite: 355 mm, Breite: 720 mm, Höhe: 720 mm, Tiefe: 380 mm, A: 610 mm, B: 720 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 31,4 %, Messkategorie: C, Effizienzkategorie: statisch, Effizienzgrad N: 43,6, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,12 kW / 2090 m3/h / 65 Pa, nBEP: 1455 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube. SchallleistungspegelLWA7: 78 dB(A)
