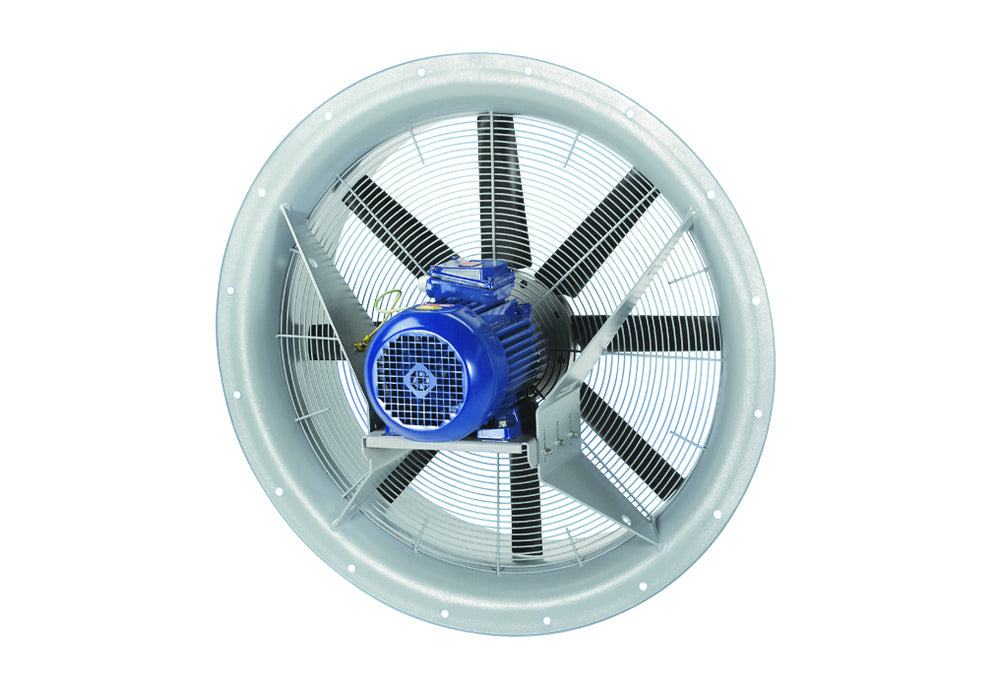

Maico Axialventilator DAS 125/8
Datenblatt Export
| Ausführung | Entlüftung |
| Schutzart | IP55 |
| Typ | DAS 125/8 |
| Drehzahl | 730.000000 1/min |
| Gewicht [kg] | 147.0 |
| Fördermitteltemperatur [°C] | 50 °C |
| Netzfrequenz | 50 Hz |
| Nennweite | 1250 |
| Nennleistung [W] | 3000 |
| Temperatur (max.) [°C] | 50 °C |
| Stromaufnahme (max.) | 8.9 A |
| Spannung/Frequenz | 400/50 V/Hz |
| Wärmeklasse | F |
8- bis 10-blättrige Flügelräder aus Kunststoff. Dynamisch gewuchtet gemäß Gütestufe 6.3, DIN ISO 1940. Hohe Schutzart IP 55. Einfache Anbringung mittels Wandring. Schutzgitter auf der Saugseite, lackiert. Förderrichtung: Nur für Entlüftung (Rechtslauf). Motor: Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Überlastungsschutz mit bauseitigem Motorschutzschalter. Drehzahlregelung mit Frequenzumrichter MFU. Wärmeklasse F. Elektrischer Anschluss: Im Klemmkasten auf Motor. Sicherheitshinweise: Für Ventilatoren mit Leistungsaufnahme > 4 kW muss zur Anlaufstrombegrenzung ein bauseitiger Stern-/Dreieckschalter verwendet werden. Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist. Nicht mit Transformator regelbar.Artikel: DAS 125/8, Ausführung: Stahlring, Fördervolumen: 56000 m3/h, FördervolumenNenn: 42900 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 215 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 730 1/min - im opt. Wirkungsgrad, Drehzahl: 730 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 3448 W / im opt. Wirkungsgrad, INenn: 6,9 A / im opt. Wirkungsgrad, IMax: 8,9 A, Schutzart: IP 55, Wärmeklasse: F, Einbauort: Wand, Einbaulage: senkrecht, Material Gehäuse: Stahlblech, lackiert, Gewicht: 147 kg, Nennweite: 1250 mm, Breite: 1530 mm, Höhe: 1530 mm, Tiefe: 655 mm, A: 655 mm, B: 1260 mm, Fördermitteltemperatur bei Nennstrom: 50 °C, Fördermitteltemperatur bei IMax: -20 °C bis 50 °C, Gesamteffizienz e: 35,5 %, Messkategorie: C, Effizienzkategorie: statisch, Effizienzgrad N: 38, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 3,448 kW / 42900 m3/h / 215 Pa, nBEP: 730 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 6,9 A, SchallleistungspegelLWA7: 88 dB(A)
