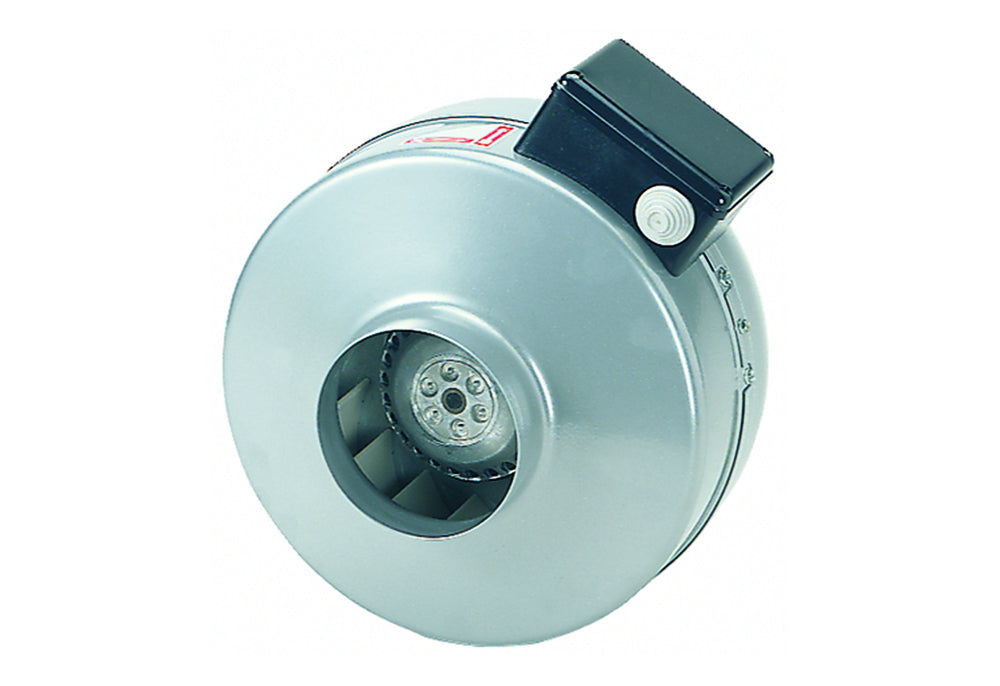

Maico Radial-Rohrventilator ERR 31/1
Datenblatt Export
| Ventilator ausschwenkbar | Nein |
| Schutzart | IPX4 |
| Typ | ERR 31/1 |
| Fördermitteltemperatur [°C] | 60 °C |
| Drehzahl | 2760 min-1 |
| Leistungsaufnahme [W] | 258 W |
| Gewicht [kg] | 6.5 |
| Netzfrequenz | 50 Hz |
| Nennweite | 315 |
| Nennstrom [A] | 1.14 A |
| Nennleistung [W] | 258 |
| Volumenstrom [m³/h] | 1370 m³/h |
| Tmax bei Imax [°C] | 60 °C |
| Schallleistungspegel LwA2 | 61 dB(A) |
| Werkstoff des Gehäuses | Stahlblech |
Besondere Eigenschaften: Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt. Einsetzbar für Industrie-und Wohnbauinstallationen. Radiallaufrad mit rückwärtsgekrümmten Schaufeln. Geräuscharm und druckstark. Geringer Platzbedarf durch kompakte Abmessungen. Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung. Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt. Befestigungsfuß als Zubehör lieferbar. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Motor: Außenläufer-Kondensatormotor. Betriebskondensator anschlussfertig im Klemmenkasten. Drehzahlsteuerbar. Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig. Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab. Robuster Motor mit Kugellager, wartungsfrei. Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite. Montagehinweise: Einbau in jeder Lage möglich. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeleinführungstülle. Sicherheitshinweise: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.Artikel: ERR 31/1, Fördervolumen: 1370 m3/h, Drehzahl: 2760 1/min, Laufradtyp: radial, Drehzahlsteuerbar: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 / 220 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 258 W, IMax: 1,14 A, Schutzart: IP X4, Wärmeklasse: F, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, pulverbeschichtet, Gewicht: 6,5 kg, Nennweite: 315 mm, Breite: 450 mm, Höhe: 487 mm, Tiefe: 295 mm, A: 313 mm, B: 404 mm, Fördermitteltemperatur bei Nennstrom: -25 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C bis bei 60 Hz Temperatur -20°C bis 25°C, Gleichstrommotor: false
