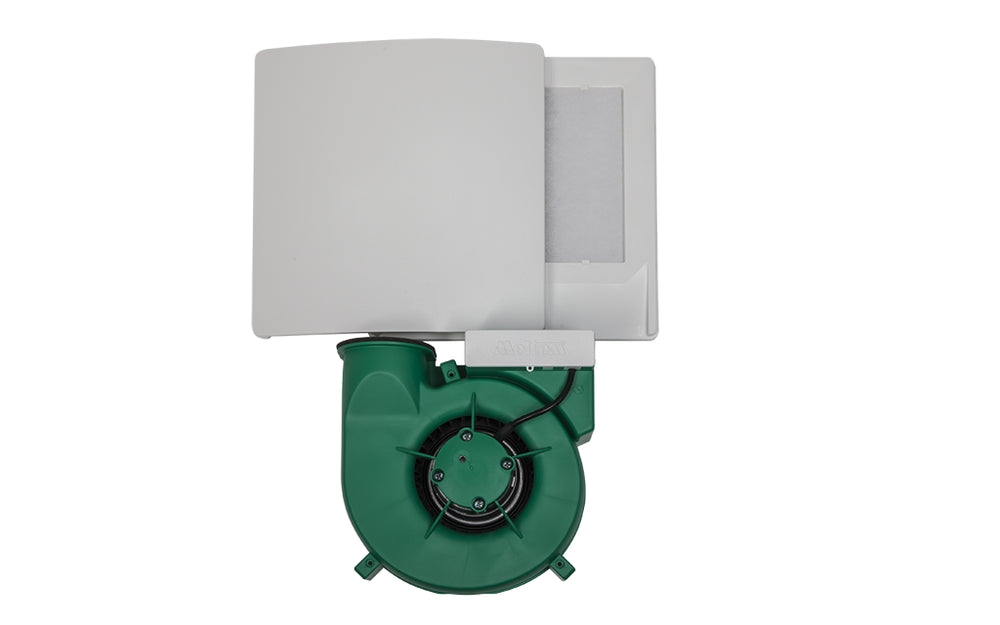

Meltem Lüftereinsatz V-II 30/100-K
Artikelnummer:
10828392
Ausprägungscode:
ME/V-II/30/100-K
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Typ | V-II 30/100-K |
| Gewicht [kg] | 1.879 |
| Höhe [mm] | 160 |
| Tiefe [mm] | 270 |
Die Ausführung AK verfügt zusätzlich über eine wartungsfreie Edelstahl-Absperrvorrichtung zum Einbau in Wohnungsküchen.
Rohrdurchmesser bei einem Gleichzeitigkeitsfaktor von 100 %.
Die Strangschemen stellen die Mindestrohrnennweiten dar und wurden
nach DIN 18017 – Teil 3 Ausgabe August 1990 – ermittelt, wobei eine Geschosshöhe von 2,75 m und eine Länge der Ausblasleitung ab dem letzten Lüfteranschluss von bis zu 2 m zugrunde gelegt wurde.
Achtung:
Bei Verwendung anderer Fabrikate ist eine Nachberechnung der Steigstränge unter Zugrundelegung der zur Verfügung stehenden Druckdifferenz unbedingt erforderlich.
Aufputzgehäuse Vario Typ A für Einbau in Bad und WC. Zweiteiliges Kunststoffgehäuse, Farbe Abdeckhaube: Reinweiß (RAL 9010). Feuerwiderstandsklasse K90-18017. Kunststoff-Anschlussstutzen DN 75. Einteilige Kunstoffrückschlagklappe. Ausblasrichtung beliebig (oben links - rechts, unten links - rechts). Allgemeine Bauaufsichtliche Zulassung: Z.51.1-309. B x H x T 262 x 262 x 105 mm.
Die Ausführung AK verfügt zusätzlich über eine wartungsfreie Edelstahl-Absperrvorrichtung zum Einbau in Wohnungsküchen.
Die Ausführung AK verfügt zusätzlich über eine wartungsfreie Edelstahl-Absperrvorrichtung zum Einbau in Wohnungsküchen.
Rohrdurchmesser bei einem Gleichzeitigkeitsfaktor von 100 %.
Die Strangschemen stellen die Mindestrohrnennweiten dar und wurden
nach DIN 18017 – Teil 3 Ausgabe August 1990 – ermittelt, wobei eine Geschosshöhe von 2,75 m und eine Länge der Ausblasleitung ab dem letzten Lüfteranschluss von bis zu 2 m zugrunde gelegt wurde.
Achtung:
Bei Verwendung anderer Fabrikate ist eine Nachberechnung der Steigstränge unter Zugrundelegung der zur Verfügung stehenden Druckdifferenz unbedingt erforderlich.
