Metu-Form Abzweigstück 30° (Parallelflansch-System) NW 630/300
Artikelnummer:
10806321
Ausprägungscode:
MET/ABZWEIGSTÜCKE30/630/300
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| d2 | 300 MMT |
| d1 | 630 MMT |
| Nennweite d3 [mm] | 300 |
| Nennweite d2 [mm] | 630 |
| Ø d1 [mm] | 630 |
| Nennweite | 630 |
| Winkel [°] [°] | 30 |
| Material | Stahlblech (verzinkt) |

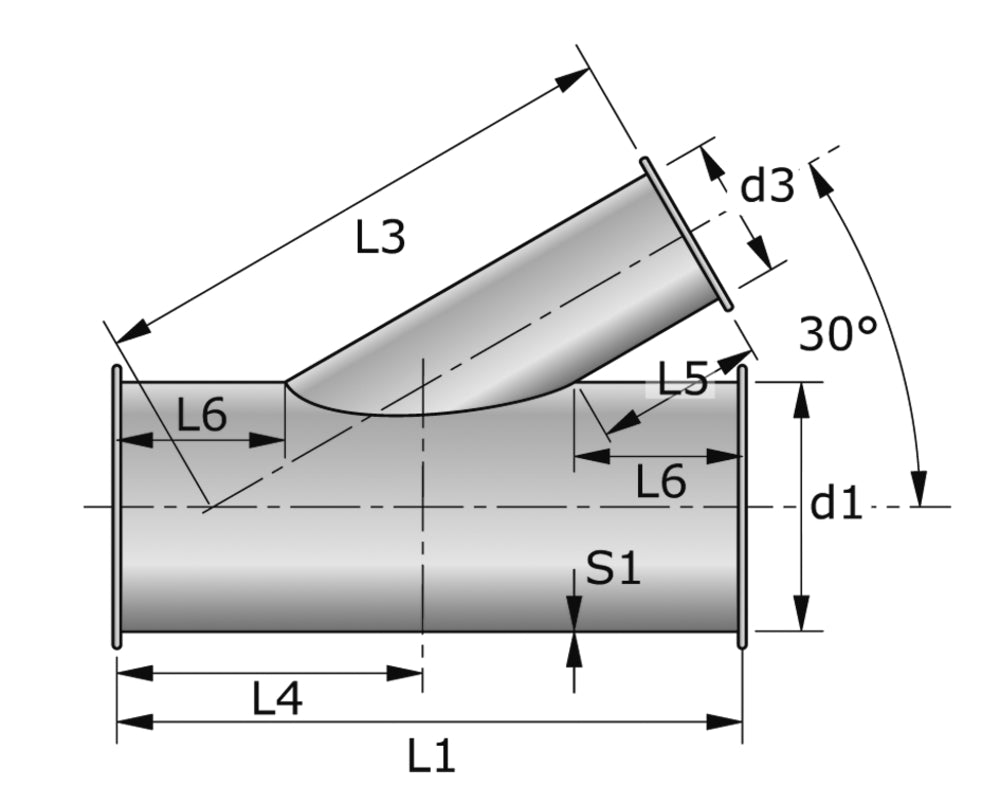

Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe.
Ø 200-450 mm: L5 = L6 ~ 100 mm
Ø 500-1000 mm: L5 = L6 ~ 150 mm
Länge: L1 = (L6 × 2) + (d3 × 2)
Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Alle Rohrenden unter 200 mm Ø, sind ""Glatt"".
Formstücke die mindestens einen Ø mit Parallelflansch haben, werden als ""Parallel"" bezeichnet.
Ø 200-450 mm: Parallelflansch mit 10 mm Profilhöhe.
Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe.
Ø 200-450 mm: L5 = L6 ~ 100 mm
Ø 500-1000 mm: L5 = L6 ~ 150 mm
Länge: L1 = (L6 × 2) + (d3 × 2)
Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Alle Rohrenden unter 200 mm Ø, sind ""Glatt"".
Formstücke die mindestens einen Ø mit Parallelflansch haben, werden als ""Parallel"" bezeichnet.
