Metu-Form Abzweigstück 30° (Parallelflansch-System) NW 710/280
Artikelnummer:
10806333
Ausprägungscode:
MET/ABZWEIGSTÜCKE30/710/280
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
Material | Stahlblech (verzinkt) |
d2 | 280 MMT |
d1 | 710 MMT |
Nennweite d3 [mm] | 280 |
Nennweite d2 [mm] | 710 |
Ø d1 [mm] | 710 |
Nennweite | 710 |
Winkel [°] [°] | 30 |

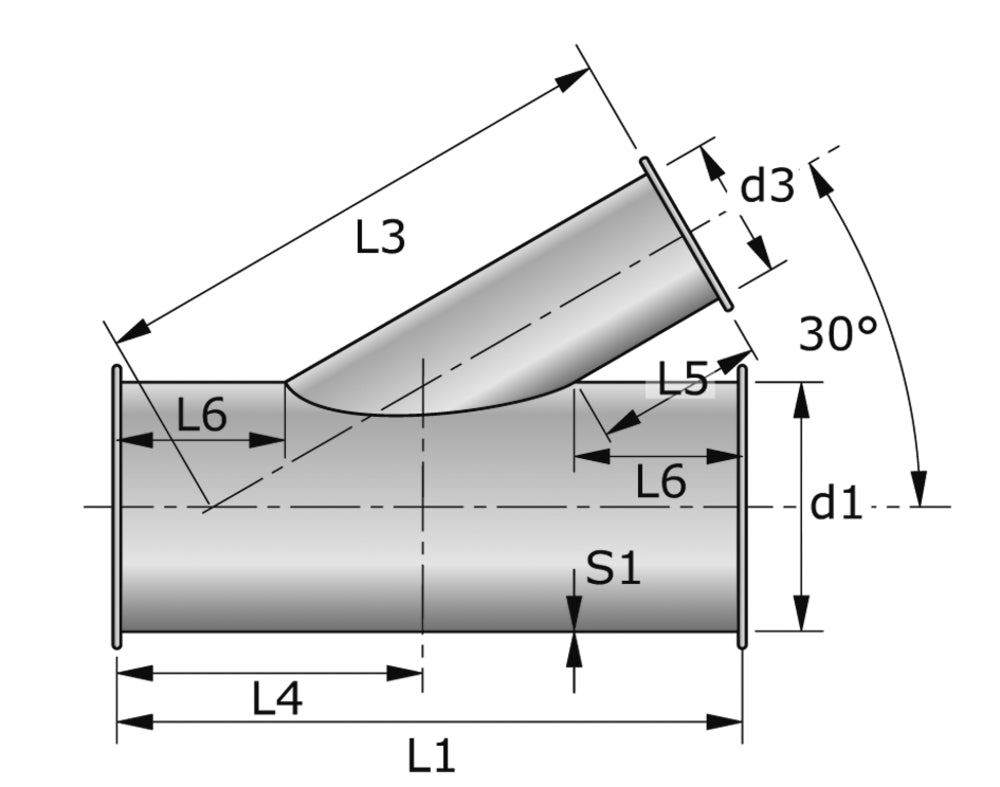

Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe.
Ø 200-450 mm: L5 = L6 ~ 100 mm
Ø 500-1000 mm: L5 = L6 ~ 150 mm
Länge: L1 = (L6 × 2) + (d3 × 2)
Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Alle Rohrenden unter 200 mm Ø, sind ""Glatt"".
Formstücke die mindestens einen Ø mit Parallelflansch haben, werden als ""Parallel"" bezeichnet.
Ø 200-450 mm: Parallelflansch mit 10 mm Profilhöhe.
Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe.
Ø 200-450 mm: L5 = L6 ~ 100 mm
Ø 500-1000 mm: L5 = L6 ~ 150 mm
Länge: L1 = (L6 × 2) + (d3 × 2)
Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Alle Rohrenden unter 200 mm Ø, sind ""Glatt"".
Formstücke die mindestens einen Ø mit Parallelflansch haben, werden als ""Parallel"" bezeichnet.
Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe.
Ø 200-450 mm: L5 = L6 ~ 100 mm
Ø 500-1000 mm: L5 = L6 ~ 150 mm
Länge: L1 = (L6 × 2) + (d3 × 2)
Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Alle Rohrenden unter 200 mm Ø, sind ""Glatt"".
Formstücke die mindestens einen Ø mit Parallelflansch haben, werden als ""Parallel"" bezeichnet.
