Metu-Form Abzweigstück 90° (Parallelflansch-System) NW 560/300
Artikelnummer:
10806105
Ausprägungscode:
MET/ABZWEIGSTÜCKE90/560/300
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Winkel [°] [°] | 90 |
| Nennweite | 560 |
| Ø d1 [mm] | 560 |
| Nennweite d3 [mm] | 300 |
| Nennweite d2 [mm] | 560 |
| Material | Stahlblech (verzinkt) |
| d1 | 560 MMT |
| d2 | 300 MMT |
Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe.

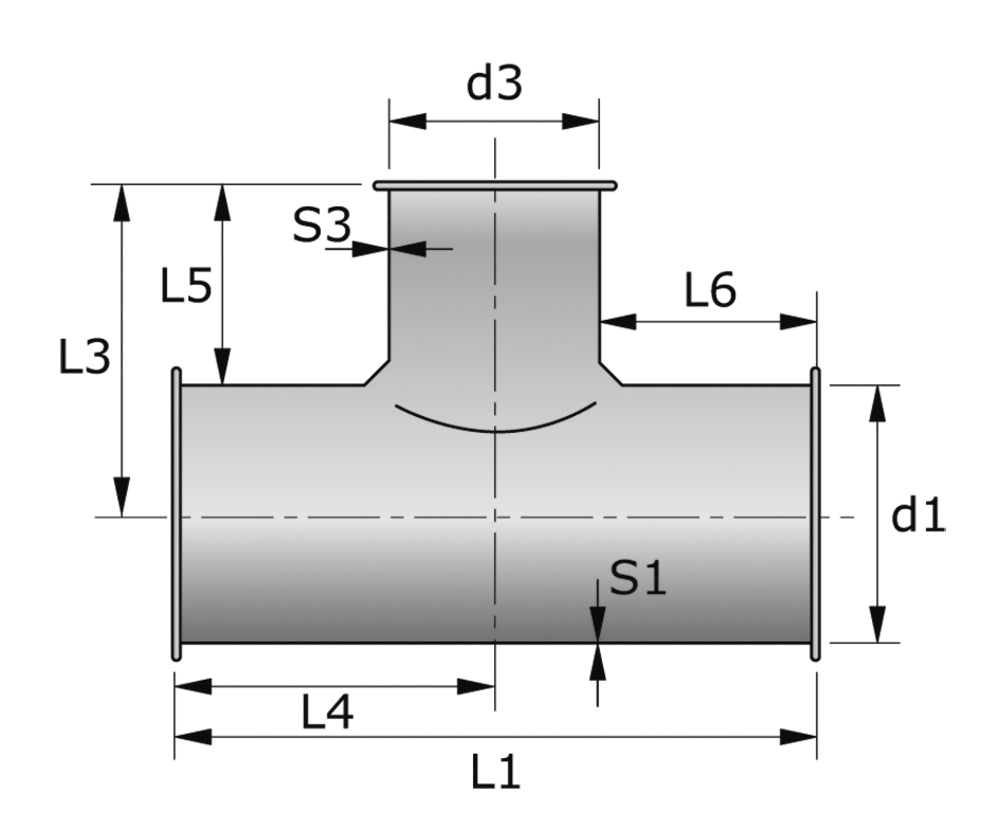

Ø 200-450 mm: L5 = L6 ~ 100 mm
Ø 500-1000 mm: L5 = L6 ~ 150 mm
Länge: L1 = (L6 × 2) + d3
Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Alle Rohrenden unter 200 mm Ø, sind ""Glatt"". Formstücke die mindestens einen Ø mit Parallelflansch haben, werden als ""Parallel"" bezeichnet.
Ø 200-450 mm: Parallelflansch mit 10 mm Profilhöhe.
Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe.
Ø 200-450 mm: L5 = L6 ~ 100 mm
Ø 500-1000 mm: L5 = L6 ~ 150 mm
Länge: L1 = (L6 × 2) + d3
Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Alle Rohrenden unter 200 mm Ø, sind ""Glatt"". Formstücke die mindestens einen Ø mit Parallelflansch haben, werden als ""Parallel"" bezeichnet.
Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe.
Ø 200-450 mm: L5 = L6 ~ 100 mm
Ø 500-1000 mm: L5 = L6 ~ 150 mm
Länge: L1 = (L6 × 2) + d3
Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Alle Rohrenden unter 200 mm Ø, sind ""Glatt"". Formstücke die mindestens einen Ø mit Parallelflansch haben, werden als ""Parallel"" bezeichnet.
