Metu-Form Kreuzstück 30° (Parallelflansch-System) NW 250/100
Artikelnummer:
10806395
Ausprägungscode:
MET/KREUZSTÜCKE30/250/100
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| d1 | 250 MMT |
| d2 | 100 MMT |
| Nennweite | 250 |
| Ø d1 [mm] | 250 |
| Winkel [°] [°] | 30 |
| Material | Stahlblech (verzinkt) |
Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe.

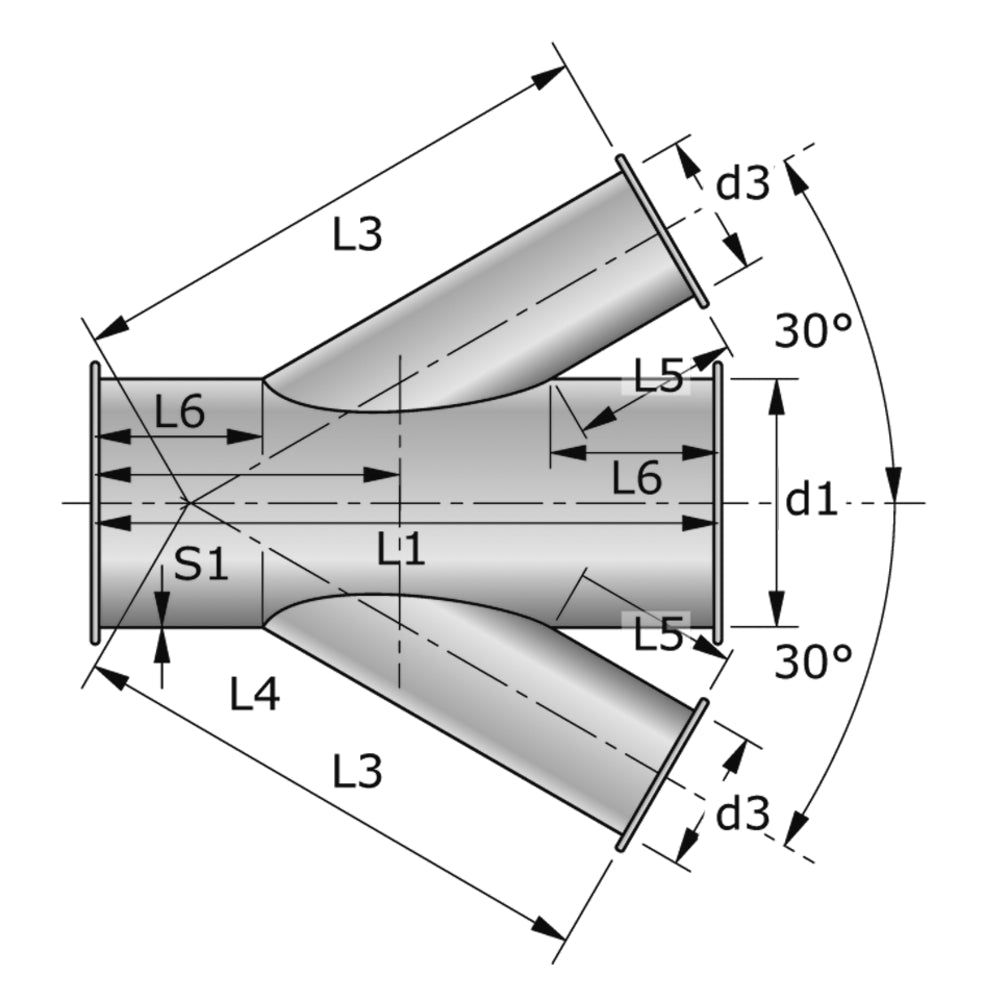

Ø 200-450 mm: L5 = L6 ~ 100 mm.
Ø 500-1000 mm: L5 = L6 ~ 150 mm.
Länge: L1 = (L6 × 2) + (d3 × 2)
Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Alle Rohrenden unter 200 mm Ø, sind ""Glatt"". Formstücke die mindestens einen Ø mit Parallelflansch haben, werden als ""Parallel"" bezeichnet.
Ø 200-450 mm: Parallelflansch mit 10 mm Profilhöhe.
Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe.
Ø 200-450 mm: L5 = L6 ~ 100 mm.
Ø 500-1000 mm: L5 = L6 ~ 150 mm.
Länge: L1 = (L6 × 2) + (d3 × 2)
Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Alle Rohrenden unter 200 mm Ø, sind ""Glatt"". Formstücke die mindestens einen Ø mit Parallelflansch haben, werden als ""Parallel"" bezeichnet.
