Metu-Form Schieberohr (Parallelflansch-System) NW 224
Artikelnummer:
10805828
Ausprägungscode:
MET/SCHIEBEROHR/224
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| L1 | 250 MMT |
| d1 | 224 MMT |
| S1 | 0,8 MMT |
| Ø d1 [mm] | 224 |
| Nennweite | 224 |
| Material | Stahlblech (verzinkt) |
Anwendungen: Dienen als Teleskopstücke zur Längenanpassung um Lüftungssystem.
Das Schieberohr besteht aus einem Rohrstutzen mit einseitig angeformten Flansch. Das andere Ende ist mit einer Profilrille versehen, welche mit einem Dichtungsring ausgestattet ist. Ein Spannring SRX mit NBR-Gumiidichtung gehört ebenfalls zum Lieferumfang. Das Schieberohr hat einen etwas größeren Durchmesser als die Standardrohre.

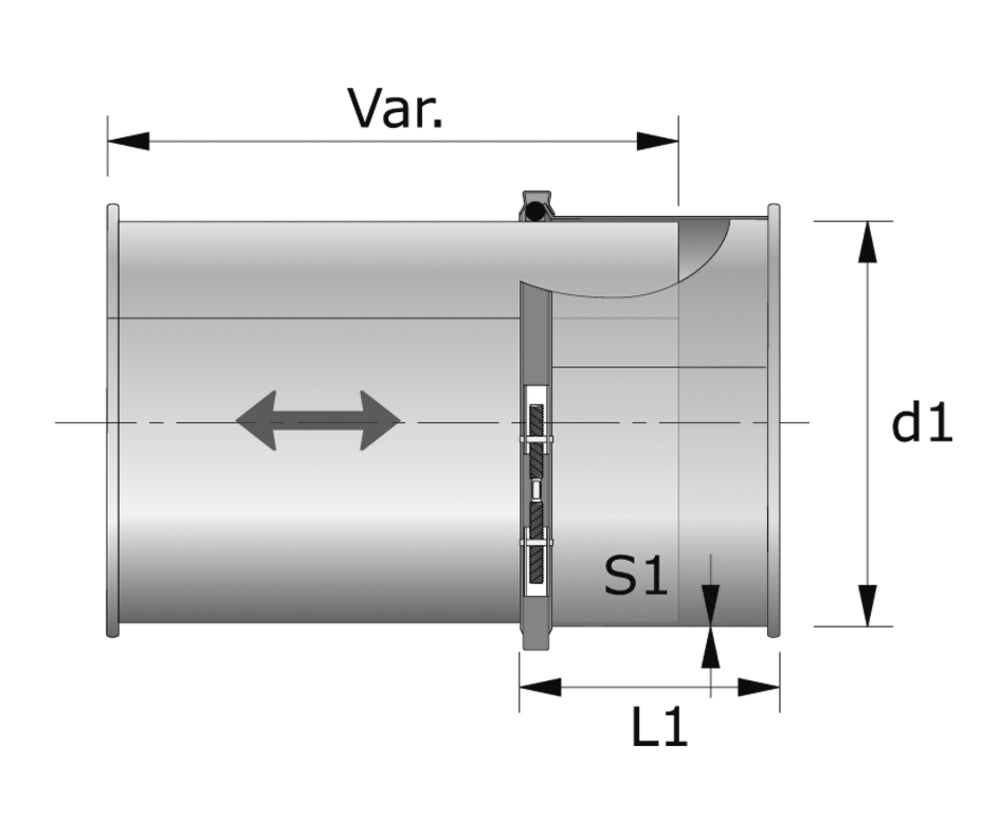

Als Gegenstück wird ein Standard METU-FORM Rohr mit Parallelflansch verwendet (bitte extra bestellen, entspricht dem grau geszeichneten Rohr in der Skizze), welches je nach Bedarf gekürzt und dann in das Schieberohr eingeführt wird.
Ø 200-450 mm: Parallelflansch mit 10 mm Profilhöhe. Ø 500-1000 mm: Parallelflansch mit 15 mm Profilhöhe. Lieferform: Stahl verzinkt. Andere Materialien auf Anfrage.
Anwendungen: Dienen als Teleskopstücke zur Längenanpassung um Lüftungssystem.
Anwendungen: Dienen als Teleskopstücke zur Längenanpassung um Lüftungssystem.
Das Schieberohr besteht aus einem Rohrstutzen mit einseitig angeformten Flansch. Das andere Ende ist mit einer Profilrille versehen, welche mit einem Dichtungsring ausgestattet ist. Ein Spannring SRX mit NBR-Gumiidichtung gehört ebenfalls zum Lieferumfang. Das Schieberohr hat einen etwas größeren Durchmesser als die Standardrohre.
Als Gegenstück wird ein Standard METU-FORM Rohr mit Parallelflansch verwendet (bitte extra bestellen, entspricht dem grau geszeichneten Rohr in der Skizze), welches je nach Bedarf gekürzt und dann in das Schieberohr eingeführt wird.
