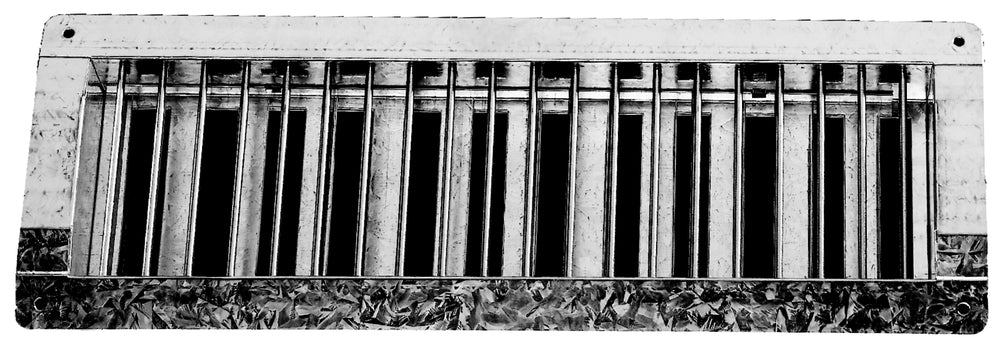

Schako Kompaktgitter KG-Q 15 lackiert RAL9010, Abm. LxH=315x215mm
Datenblatt Export
| Material | Stahlblech, lackiert RAL 9010 |
| Lamellenausbau | senkrechte Lamellen |
| Abluft auf 100% | 570 |
| Eff. Ausströmfläche Zuluft [m²] | 0.0517 m² |
| Abmessungen L x H [mm] | 315 x 215 MMT |
| Höhe [mm] | 215 |
| Zuluft auf 100% * | 490 |

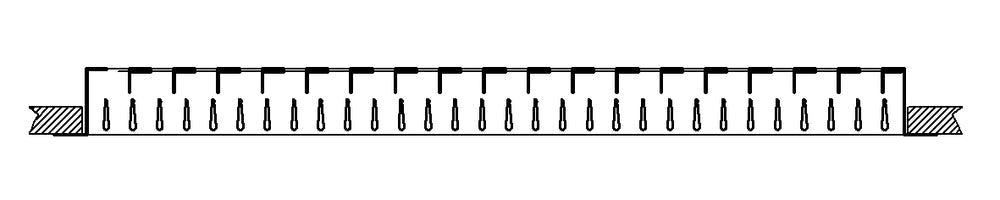

Schako Kompaktgitter Typ KG-Q-15 für Zu- und Abluft, zum Einbau in Rechteckkanäle.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit senkrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
Schako Kompaktgitter Typ KG-Q-15 für Zu- und Abluft, zum Einbau in Rechteckkanäle.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit senkrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
