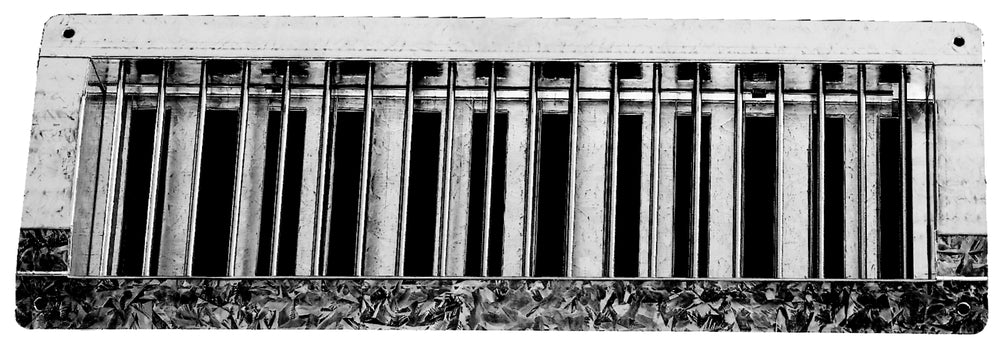

Schako Kompaktgitter KG-Q 15 Stahl verzinkt, Abm. LxH=515x215mm
Datenblatt Export
| Abmessungen L x H [mm] | 515 x 215 MMT |
| Abluft auf 100% | 850 |
| Eff. Ausströmfläche Zuluft [m²] | 0.0853 m² |
| Höhe [mm] | 215 |
| Zuluft auf 100% * | 705 |
| Lamellenausbau | senkrechte Lamellen |
| Material | Stahlblech (verzinkt) |

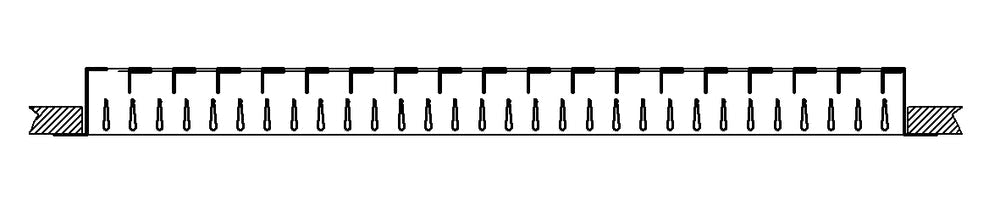

Schako Kompaktgitter Typ KG-Q-15 für Zu- und Abluft, zum Einbau in Rechteckkanäle.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit senkrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
Schako Kompaktgitter Typ KG-Q-15 für Zu- und Abluft, zum Einbau in Rechteckkanäle.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit senkrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
