Schako Kompaktgitter KG-Q 8 lackiert RAL9010, Abm. LxH=1215x65mm
Datenblatt Export
| Lamellenausbau | waagrechte Lamellen |
| Material | Stahlblech, lackiert RAL 9010 |
| Abluft auf 100% | 580 |
| Abmessungen L x H [mm] | 1215 x 65 MMT |
| Eff. Ausströmfläche Zuluft [m²] | 0.0556 m² |
| Höhe [mm] | 65 |
| Zuluft auf 100% * | 450 |

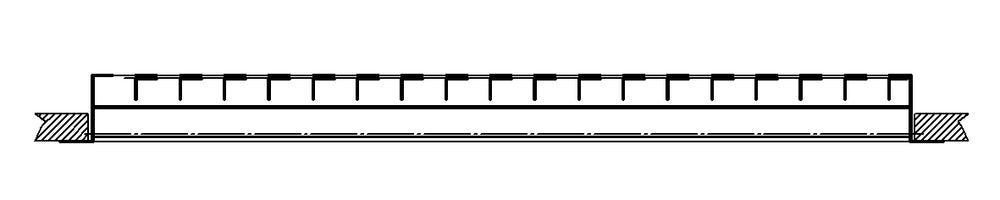

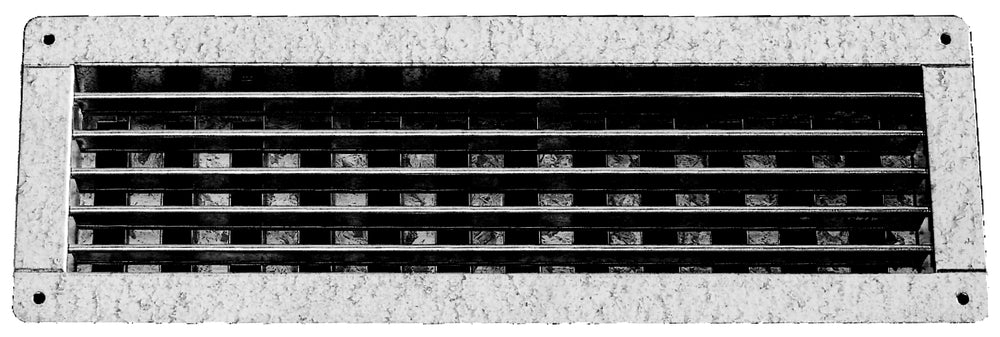

Schako Kompaktgitter Typ KG-Q-08 für Zu- und Abluft, zum Einbau in Rechteckkanäle.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit waagrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
