Schako Kompaktgitter KG-R 15 aus Edelstahl, Abm. LxH=1015x215mm
Datenblatt Export
| Abmessungen L x H [mm] | 1015 x 215 MMT |
| Eff. Ausströmfläche Zuluft [m²] | 0.1693 m² |
| Abluft auf 100% | 1505 |
| Höhe [mm] | 215 |
| Zuluft auf 100% * | 1100 |
| Material | Edelstahl |

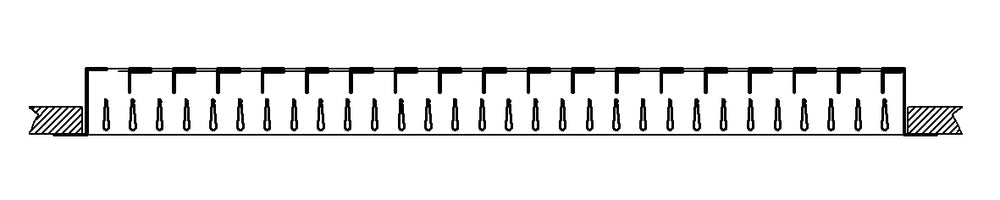

| Lamellenausbau | senkrechte Lamellen |
Kompaktgitter Typ KG-R-15 für Zu- und Abluft, zum Einbau in Blech-/ Wickelfalzrohre.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit senkrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
Kompaktgitter Typ KG-R-15 für Zu- und Abluft, zum Einbau in Blech-/ Wickelfalzrohre.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit senkrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
