Schako Kompaktgitter KG-R 15 Stahl verzinkt, Abm. LxH=615x215mm
Datenblatt Export
| Lamellenausbau | senkrechte Lamellen |
| Material | Stahlblech (verzinkt) |
| Abmessungen L x H [mm] | 615 x 215 MMT |
| Abluft auf 100% | 985 |
| Eff. Ausströmfläche Zuluft [m²] | 0.1021 m² |
| Höhe [mm] | 215 |
| Zuluft auf 100% * | 800 |

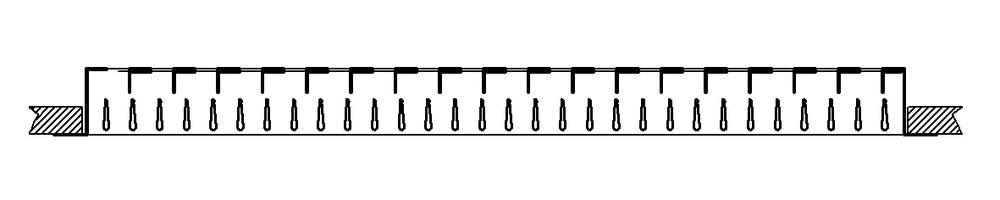

Kompaktgitter Typ KG-R-15 für Zu- und Abluft, zum Einbau in Blech-/ Wickelfalzrohre.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit senkrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
Kompaktgitter Typ KG-R-15 für Zu- und Abluft, zum Einbau in Blech-/ Wickelfalzrohre.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit senkrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
