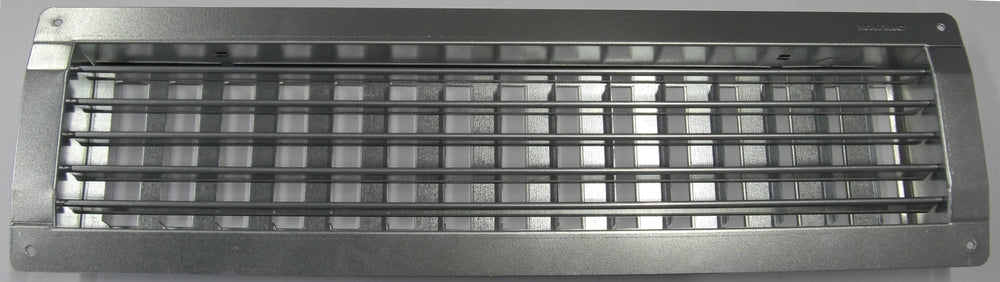

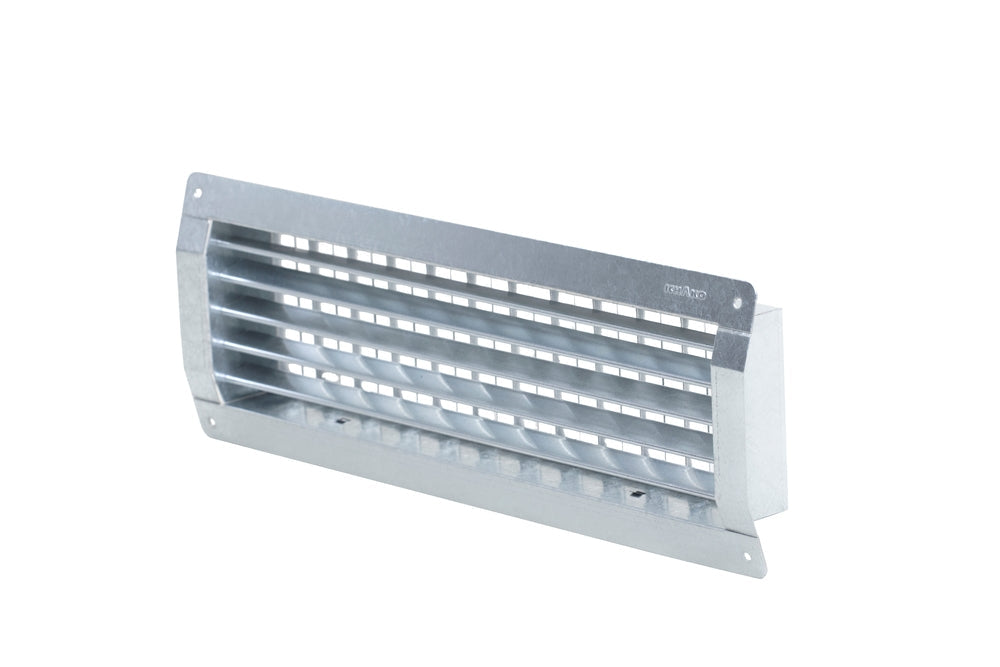

Schako Kompaktgitter KG-R 8 lackiert RAL9010, Abm. LxH=1215x315mm
Datenblatt Export
| Abluft auf 100% | 2400 |
| Lamellenausbau | waagrechte Lamellen |
| Material | Stahlblech, lackiert RAL 9010 |
| Höhe [mm] | 315 |
| Eff. Ausströmfläche Zuluft [m²] | 0.2996 m² |
| Abmessungen L x H [mm] | 1215 x 315 MMT |
| Zuluft auf 100% * | 1850 |

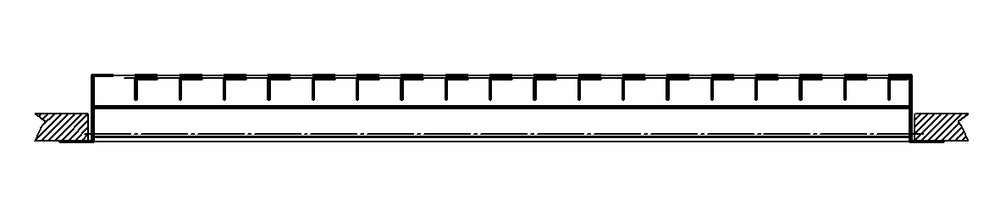

Kompaktgitter Typ KG-R-08 für Zu- und Abluft, zum Einbau in Blech-/ Wickelfalzrohre.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit waagrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
