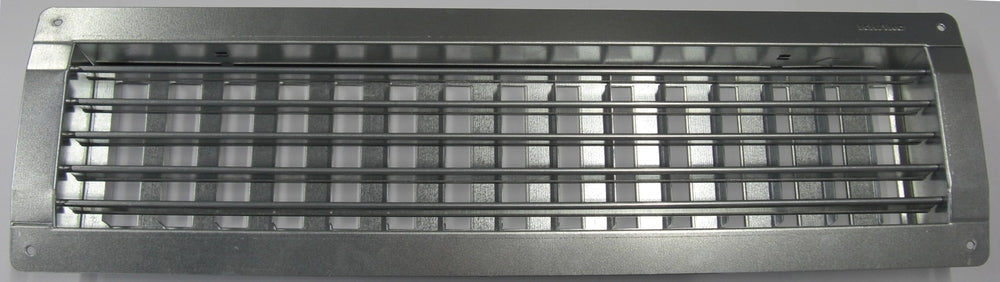

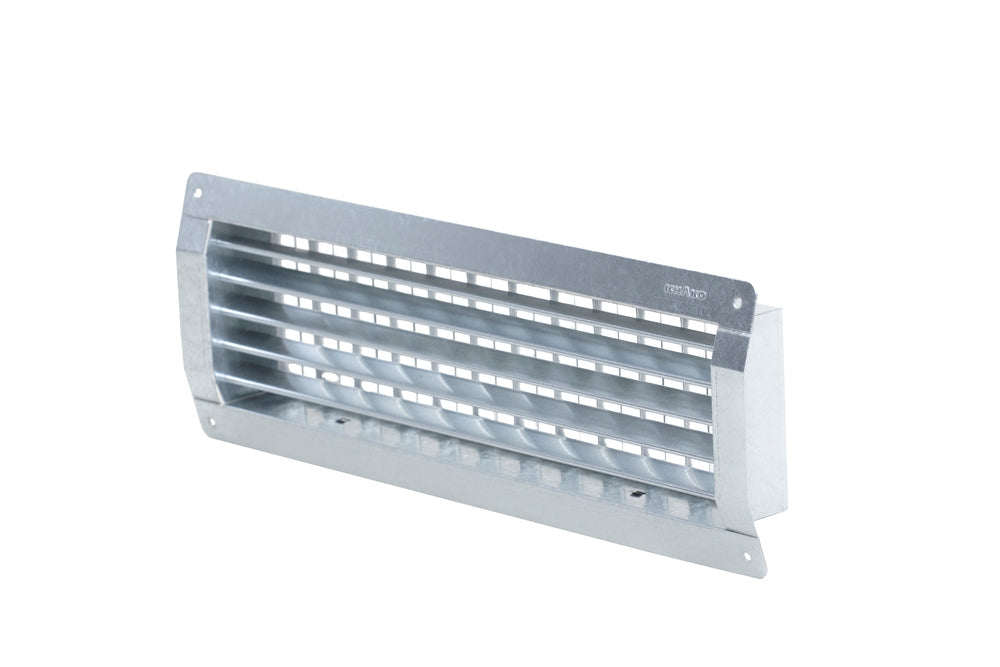

Schako Kompaktgitter KG-R 8 Stahl verzinkt, Abm. LxH=1215x115mm
Datenblatt Export
| Lamellenausbau | waagrechte Lamellen |
| Material | Stahlblech (verzinkt) |
| Eff. Ausströmfläche Zuluft [m²] | 0.1063 m² |
| Abmessungen L x H [mm] | 1215 x 115 MMT |
| Abluft auf 100% | 980 |
| Höhe [mm] | 115 |
| Zuluft auf 100% * | 780 |

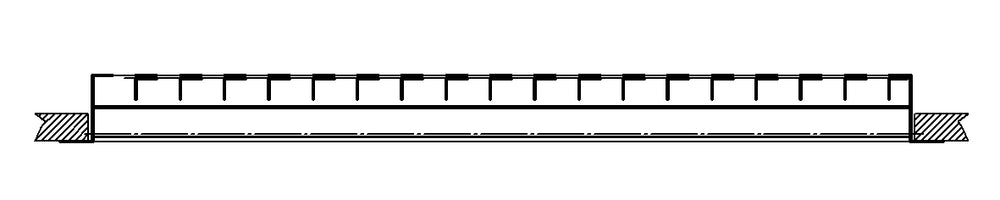

Kompaktgitter Typ KG-R-08 für Zu- und Abluft, zum Einbau in Blech-/ Wickelfalzrohre.
Die geringe Einbautiefe verhindert Luftwirbelbildung an der Stirnseite, wodurch die
gesamte Gitterfläche gleichmässig mit Luft beaufschlagt wird. Schweisspunktfreie
Herstellung, wodurch die Korrosionsanfälligkeit des Gitters enorm reduziert wird.
Mit Schlitzschieber zur Luftmengeneinstellung.
- mit waagrechten Lamellen
- Lamellenstellung gerade
- Volumenstrombereich 100 - 5000 m³/h
