späth Einbaurahmen MM, BxH=225x125
Artikelnummer:
10801060
Ausprägungscode:
MM/225x125
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Breite [mm] | 225 |
| Höhe [mm] | 125 |
| Abmessungen B x H [mm] | 225 x 125 MMT |
Einbaurahmen MM
Mengenregulierung 29-0
Modell 21-SH Stahlblechgitter, verstellbare Lamellen.
Modell 24-S1 Überströmgitter mit feststehenden V-förmigen Lamellen ohne Gegenrahmen.
Eloxiertes Aluminium in Naturfarbe. Stahlblech in RAL 9010, weiß lackiert. Spezielle Oberflächenbehandlungen auf Anfrage erhältlich.

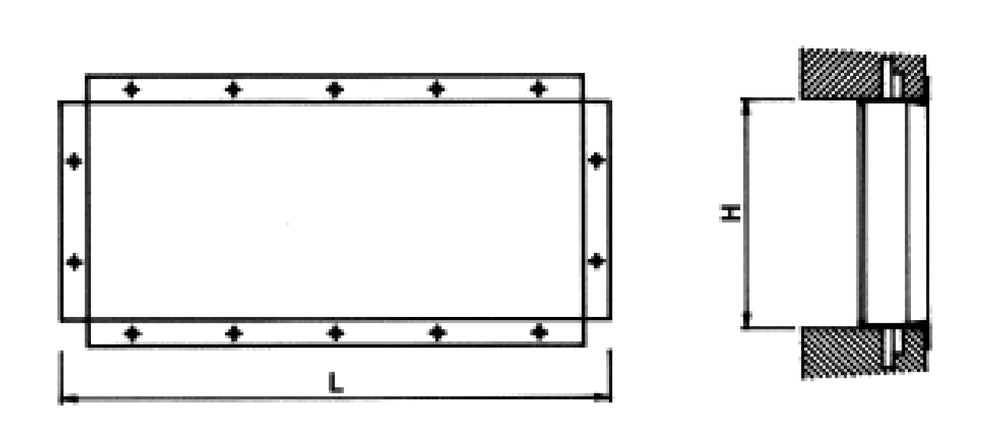

Abmessungen beim Einsatz mit Einbaurahmen: Werden die Gitter mit einem Einbaurahmen fixiert, entspricht die Größe der Öffnung dem Sollmaß des Gitters. Zum Beispiel würde ein Gitter 525 x 325 eine Öffnung gleicher Abmessungen benötigen.
Abmessungen beim Einbau mit Schrauben: Werden die Gitter mit Schrauben fixiert, entspricht die Größe der Öffnung dem Sollmaß des Gitters, in der Länge und Höhe jeweils um 5 mm verkleinert. Zum Beispiel würde ein Gitter 525 x 325 eine Öffnung mit den Abmessungen 520 x 320 benötigen.
Mengenregulierung zur Luftvolumenregelung:
Die Mengenregulierung wird von vorn mit einem Schraubenzieher eingestellt.
