späth Energiespar-Abluft-Mittelhaube AK 2l LxB = 1400x1600 mm
Artikelnummer:
11234893
Ausprägungscode:
MHI/AK-2l/1400/1600
Für Preisinformationen bitte anmelden
oder registrieren.
Unsere Zubehörempfehlung

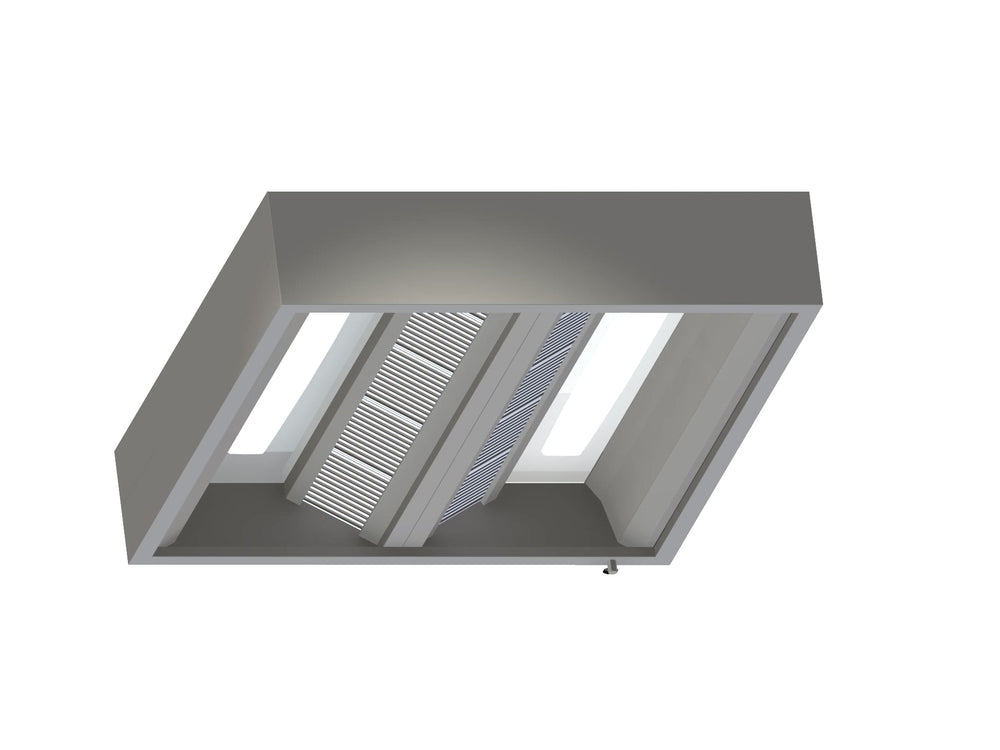

Die späth Energiesparmittelhaube für untemperierte Zuluft Typ AK-2I wird vorwiegend über gemischten freistehenden Kochgruppen eingesetzt. Sie ist mit einer 2-reihigen Filterreihe in V-förmiger Anordnung und mit zwei außenliegenden wärmeisolierten Zuluftdruckkammern mit Induktionszuluftdüsen versehen und hat einen großvolumigen Auffangraum.
Dimensionierung:
In Anlehnung an die VDI 2052 und gemäß der neuen DIN EN 16282 ist bei der Auswahl der Küchenabzugshaube ein ausreichender Überstand von mindestens 300mm umlaufend über dem Küchengerät vorzusehen. Bei Geräten mit Türöffnungen (Heißluftdämpfer) ist der Überstand türseitig mit mindestens 800mm zu veranschlagen. Die Überstände beziehen sich auf die Innenkante der Fettfangrinne bei einer Unterkante der Dunstabzugshaube von 2000mm über Oberkante FFB.
Artikelbeschreibung:
DUNSTABZUGSHAUBE in Kastenform als freihängende Mittelhaube für untemperierte Zuluft bis maximal 50% der Abluftmenge vollständig aus V2A-CrNi-Stahl Werkstoff-Nr. 1.4301, in selbsttragender, zweireihiger Konstruktion, einseitig gebürstet, Oberfläche K240, zum Schutz bei Transport und Montage mit UV-beständiger Kunststofffolie beschichtet. Materialstärke Seitenteile mind. 1,25mm, Haubenmantel mind.1,00mm. Schnittkanten lasergeschnitten, maschinell entgratet und mit Umschlag versehen. Haubenkörper kondensat- und fettdicht verschweißt, Stoß- und Verbindungsstellen mit Schattenschliff versehen und von außen nicht erkennbar. Die an der Längsseiten liegenden, bis -40°C wärmeisolierten Zuluftdruckkammern mit Induktionszuluftdüsen zur Erzeugung einer sekundären Luftströmung am Haubenrand und dadurch verbesserter Erfassungsgeschwindigkeit am Haubenrand, ist mit einem von der Innenseite bedienbaren, eigens konzipierten Reguliersystem ausgestattet. Das Reguliersystem ermöglicht die stufenlose Regulierung der Zuluftmenge, der Eintrittsgeschwindigkeit und die gleichmäßigere Abluftverteilung. Haubendach luft- und kondensatdicht. Haubenkörper ohne Nietverbindung und Silkonfugen hergestellt. Übergangslose umlaufende Fettsammelrinne zum Schutz vor Verletzungen mit Umschlag, doppelt gekantet und an tiefgezogenen Auslaufstellen mit verchromten Ablasshähnen 3/8 versehen. Für verwindungsfreie Montage an statisch optimalen Punkten, Aufhängepunkte im Edelstahlrohr-Rahmen integriert.
Grundausstattung:
- Fettabscheider Bauart A
- Abluftstutzen mit Mengeneinstellung
- Fettablasshahn
- Montagematerial
Sonderausstattung:
- Beleuchtung
- Schalter für Beleuchtung in Gerätefront integriert
- Fettabscheider Bauart A mit zusätzlichem Gestrickfilter
Dimensionierung:
In Anlehnung an die VDI 2052 und gemäß der neuen DIN EN 16282 ist bei der Auswahl der Küchenabzugshaube ein ausreichender Überstand von mindestens 300mm umlaufend über dem Küchengerät vorzusehen. Bei Geräten mit Türöffnungen (Heißluftdämpfer) ist der Überstand türseitig mit mindestens 800mm zu veranschlagen. Die Überstände beziehen sich auf die Innenkante der Fettfangrinne bei einer Unterkante der Dunstabzugshaube von 2000mm über Oberkante FFB.
Artikelbeschreibung:
DUNSTABZUGSHAUBE in Kastenform als freihängende Mittelhaube für untemperierte Zuluft bis maximal 50% der Abluftmenge vollständig aus V2A-CrNi-Stahl Werkstoff-Nr. 1.4301, in selbsttragender, zweireihiger Konstruktion, einseitig gebürstet, Oberfläche K240, zum Schutz bei Transport und Montage mit UV-beständiger Kunststofffolie beschichtet. Materialstärke Seitenteile mind. 1,25mm, Haubenmantel mind.1,00mm. Schnittkanten lasergeschnitten, maschinell entgratet und mit Umschlag versehen. Haubenkörper kondensat- und fettdicht verschweißt, Stoß- und Verbindungsstellen mit Schattenschliff versehen und von außen nicht erkennbar. Die an der Längsseiten liegenden, bis -40°C wärmeisolierten Zuluftdruckkammern mit Induktionszuluftdüsen zur Erzeugung einer sekundären Luftströmung am Haubenrand und dadurch verbesserter Erfassungsgeschwindigkeit am Haubenrand, ist mit einem von der Innenseite bedienbaren, eigens konzipierten Reguliersystem ausgestattet. Das Reguliersystem ermöglicht die stufenlose Regulierung der Zuluftmenge, der Eintrittsgeschwindigkeit und die gleichmäßigere Abluftverteilung. Haubendach luft- und kondensatdicht. Haubenkörper ohne Nietverbindung und Silkonfugen hergestellt. Übergangslose umlaufende Fettsammelrinne zum Schutz vor Verletzungen mit Umschlag, doppelt gekantet und an tiefgezogenen Auslaufstellen mit verchromten Ablasshähnen 3/8 versehen. Für verwindungsfreie Montage an statisch optimalen Punkten, Aufhängepunkte im Edelstahlrohr-Rahmen integriert.
Grundausstattung:
- Fettabscheider Bauart A
- Abluftstutzen mit Mengeneinstellung
- Fettablasshahn
- Montagematerial
Sonderausstattung:
- Beleuchtung
- Schalter für Beleuchtung in Gerätefront integriert
- Fettabscheider Bauart A mit zusätzlichem Gestrickfilter
