späth UTSD25 ProFlex flexibler Schallämpfer mit Lippendichtung und Rieselschutz - 100 mm x 1,0 m
Datenblatt Export
| Dämmmaterial | Mineralwolle |
| Einfügungsdämpfung bei 4kHz [dB] | 33 |
| Min. Druck [Pa] | -750 |
| Max. Druck [Pa] | 3000 |
| Einfügungsdämpfung bei 125Hz [dB] | 3 |
| Einfügungsdämpfung bei 500Hz [dB] | 15 |
| Einfügungsdämpfung bei 1kHz [dB] | 37 |
| Einfügungsdämpfung bei 2kHz [dB] | 68 |
| Einfügungsdämpfung bei 63Hz [dB] | 0 |
| Min. Fördermitteltemperatur [°C] | -30 |
| Max. Fördermitteltemperatur [°C] | 220 |
| max. Unterdruck [Pa] | -750 PA |
| min. Temperatur [°C] | -30 °C |
| Rieselschutz | Kunststofffolie |
| Rohdichte Dämmung | 16 kg/m³ |
| Biegeradius | 200 |
| Länge der Steckverbindung [mm] | 40 MMT |
| Material Außenmantel | HTH ProFlex |
| VDI 6022 konform | Ja |
| Schalldämmmaterial | Glaswolle mit RAL Gütezeichen, biologisch unbedenklich |
| Max. Luftgeschwindigkeit [m/s] | 25.0 |
| Gesamtlänge [mm] | 1120 MMT |
| Material | Aluminium |
| Luftdichtheitsklasse gemäß DIN EN 1751 | D |
| Druck (max.) [Pa] | 3000 PA |
| Einfügungsdämmmaß De bei 125 Hz | 3 dB |
| Einfügungsdämmmaß De bei 8000 Hz | k.A. dB |
| Einfügungsdämpfung bei 250Hz [dB] | 7 |
| Einfügungsdämmmaß De bei 2000 Hz | 68 dB |
| Einfügungsdämmmaß De bei 250 Hz | 7 dB |
| Einfügungsdämmmaß De bei 4000 Hz | 33 dB |
| Einfügungsdämmmaß De bei 500 Hz | 15 dB |
| Einfügungsdämmmaß De bei 1000 Hz | 37 dB |
| Außendurchmesser [mm] | 150.0 MMT |
| Halogenfrei | Ja |
| Nennweite | 100 |
| Einbaulänge [mm] | 1000 MMT |
| Max. Temperatur [°C] | 220.0 °C |
| Isolierstärke [mm] | 25 MMT |
| Material Innenrohr | perforiertes Alukompakt |
| Eurobrandklasse nach EN 13501-1 | A2-s1;d0 |
| Silikonfrei | Ja |

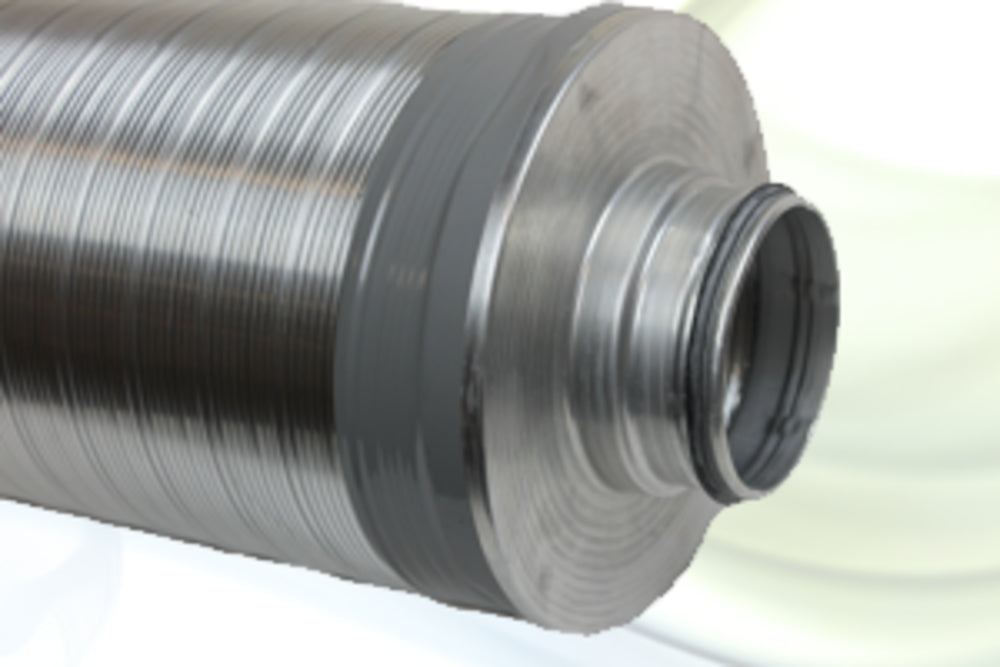

Der UTSD 25 ProFlex Schalldämpfer besteht aus einem gewölbten, perforierten Aluminium Innenschlauch und einem ProFlex Außenmantel. Die angebauten Aluminium Endkappen sind mit integrierten Doppellippendichtungen ausgestattet. Der Raum zwischen inneren und äußeren Schlauch ist mit hochschalldämmender, RAL zertifizierter Glasfaserdämmung gefüllt. Die gesundheitlich unbedenkliche Glaswolle ist zusätzlich durch einen Rieselschutz vom Luftstrom getrennt. Der Schalldämpfer erfüllt EN13180.
