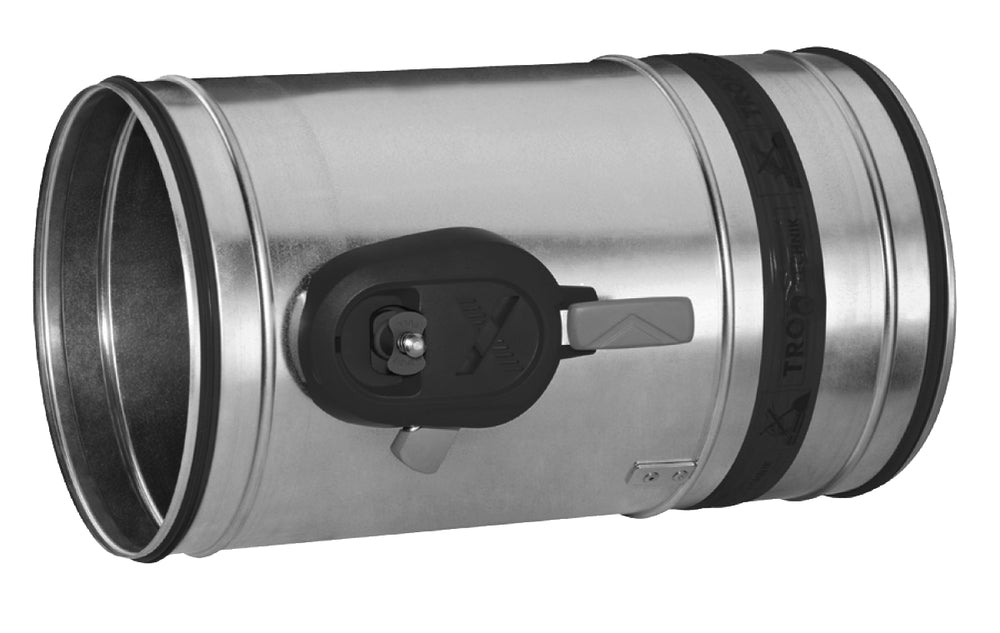

Trox Brandschutzklappe FKR-EU/DE/500/Z00
Artikelnummer:
10806802
Ausprägungscode:
TX/FKR-EU/DE/500/Z00
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Nenndurchmesser Kanal | 500.000000 MMT |
| Max. Umgebungstemperatur [°C] | 50 |
| Mit viereckigem Befestigungsstein | Nein |
| Mit rundem Befestigungsstein | Nein |
| Inspektionsluke | Nein |
| In Trennwänden anwendbar | Nein |
| An Wänden aus der Distanz anwendbar | Nein |
| In massiven Wänden und Böden anwendbar | Nein |
| Direkten an Wänden und auf Böden anwendbar | Nein |
| Angebauter Endschalter geschlossen | Nein |
| Angebauter Endschalter offen | Nein |
| Min. Umgebungstemperatur [°C] | -20 |
| Einbaulänge [mm] | 550 |
| Max. Druck [Pa] | 2000 |
| Max. Fördermitteltemperatur [°C] | 50 |
| Min. Fördermitteltemperatur [°C] | -20 |
| Max. Luftgeschwindigkeit [m/s] | 8.0 |
| Variante | Handbedienung mit Schmelzlot |
| Anschlussverbindung | Steckverbindung |
| Nasseinbau in massive Wände und Decken | Ja |
| Auslösetemperatur | 72 |
| Klappenblattausführung | Standard |
| Nasseinbau in leichte Trennwände | Ja |
| Max. Volumenstrom [m³/h] | 5080 |
| Material | Stahl verzinkt |
| Freier Querschnitt [m²] | 0,1759 |
| Nennvolumenstrom [m³/h] | 3530 |
| Nennweite | 500 |

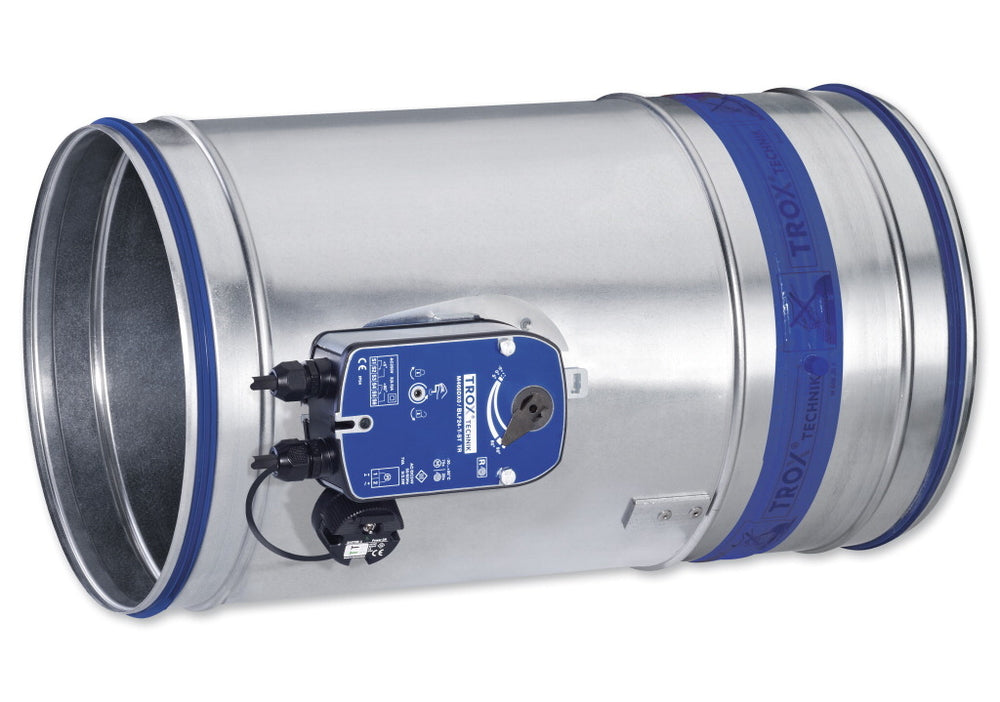

Brandschutzklappe in runder Bauform mit oder ohne Anschlussflanschen, zum Absperren von Luftleitungen zwischen zwei Brandabschnitten. Brandschutztechnisch geprüft nach EN 1366-2 mit CE-Kennzeichnung und Leistungserklärung nach Bauproduktenverordnung. Die Funktionsfähige Einheit enthält ein feuerbeständiges Klappenblatt und eine Auslöseeinrichtung. Geeignet zum Nasseinbau in massiven Wänden und Decken, in Leichtbauwänden und Brandwänden mit beidseitiger Beplankung und in Schachtwänden mit und ohne Metallständer und einseitiger Beplankung, sowie zum Trockeneinbau in Leichtbau- und Brandwänden mit beidseitiger Beplankung Gehäuselänge 495 mm und 550 mm zum direkten Anschluss an Luftleitungen aus nicht brennbaren oder brennbaren Baustoffen. Thermische oder thermoelektrische Auslösung für 72 °C oder 95 °C (Warmluftheizungen) Auslösetemperatur. Ausführungen mit Federrücklaufantrieb zum Öffnen und Schließen der Brandschutzklappe, auch bei laufender Lüftungsanlage, unabhängig von der Nenngröße, beispielsweise zur Funktionsprüfung.
