Trox Jalousieklappe JZ-LL-R/1000x1665
Artikelnummer:
10493888
Ausprägungscode:
TX/JZ-LL-R/1000x1665
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Nennbreite Kanal | 1,000.000000 MMT |
| Nennhöhe Kanal | 1,665.000000 MMT |

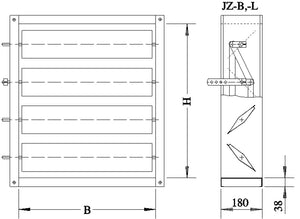

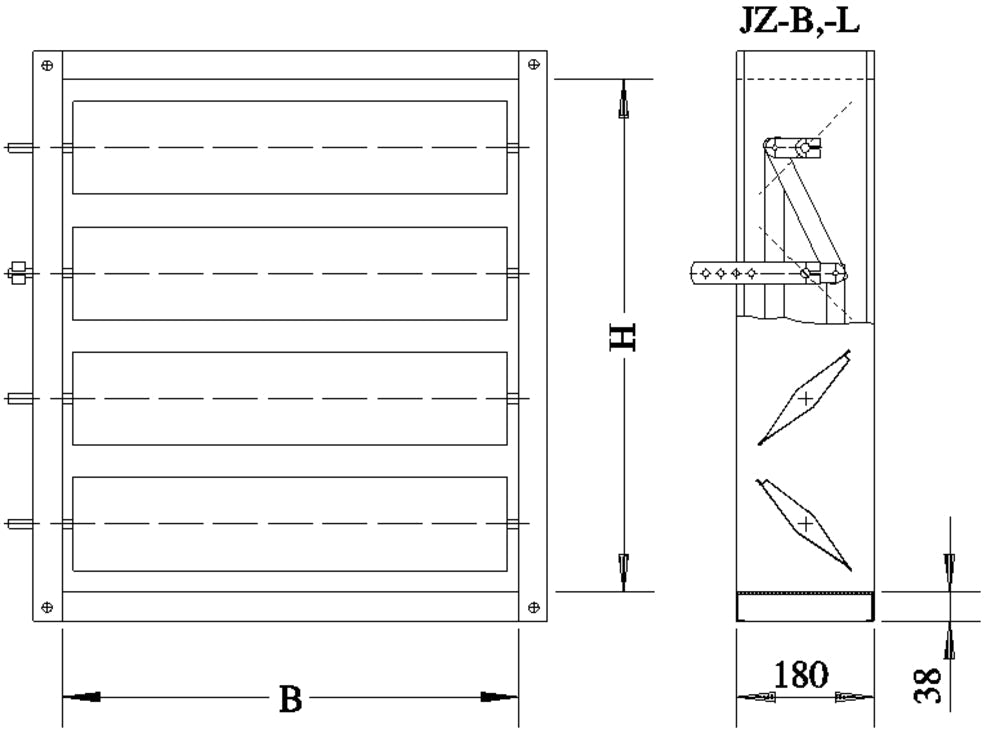

| Breite [mm] | 1000 |
| Höhe [mm] | 1665 |
| Breite x Höhe | 1000 x 1665 MMT |
| Eff. Ausströmfläche Zuluft [m²] | 1.3600 m² |
| Volumenstrom [m³/h] | 23976 m³/h |

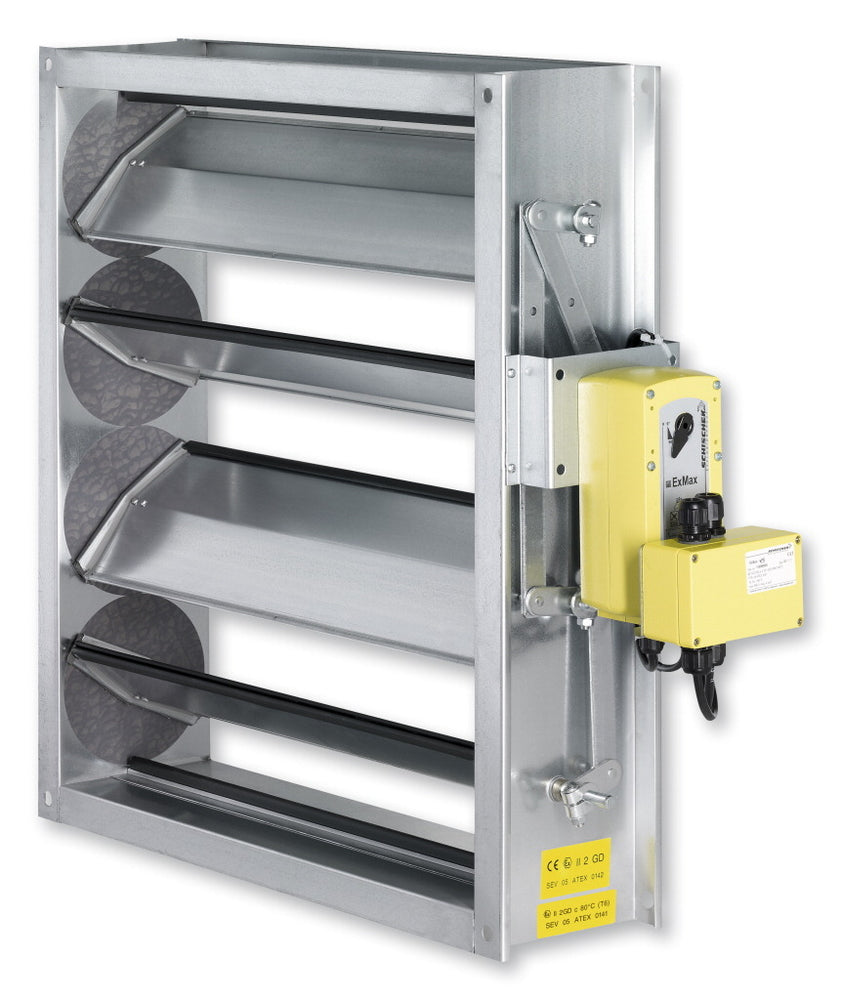

Jalousieklappen in rechteckiger Bauform zur Volumenstrom- und Druckregelung sowie zum luftdichten Absperren von Luftleitungen und Öffnungen in Wänden und Decken. Einsetzbar für Kanaldrücke bis 1000 Pa. Funktionsfähige Einheit, bestehend aus dem Gehäuse, strömungsgerechten Lamellen und der Klappenmechanik. Beidseitig geeignet zum Anbau von Luftleitungsprofilen. Position der Lamellen von außen durch Kerbung in den Achsen erkennbar. Leckluftstrom bei geschlossener Jalousieklappe nach EN 1751, Klasse 4. Gehäuse-Leckluftstrom nach EN 1751, Klasse C.
Serie: JZ-LL - (Breite: 1000 mm Höhe: 1665 mm )
Jalousieklappen in rechteckiger Bauform zur Volumenstrom- und Druckregelung sowie zum luftdichten Absperren von Luftleitungen und Öffnungen in Wänden und Decken. Einsetzbar für Kanaldrücke bis 1000 Pa. Funktionsfähige Einheit, bestehend aus dem Gehäuse, strömungsgerechten Lamellen und der Klappenmechanik. Beidseitig geeignet zum Anbau von Luftleitungsprofilen. Position der Lamellen von außen durch Kerbung in den Achsen erkennbar. Leckluftstrom bei geschlossener Jalousieklappe nach EN 1751, Klasse 4. Gehäuse-Leckluftstrom nach EN 1751, Klasse C.
