Trox Jalousieklappe JZ-LL-R/1000x675
Artikelnummer:
11073053
Ausprägungscode:
TX/JZ-LL-R/1000x675
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Nennhöhe Kanal | 675.000000 MMT |
| Nennbreite Kanal | 1,000.000000 MMT |
| Breite [mm] | 1000 |
| Eff. Ausströmfläche Zuluft [m²] | 0.5500 m² |

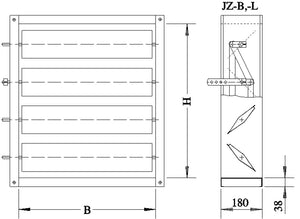

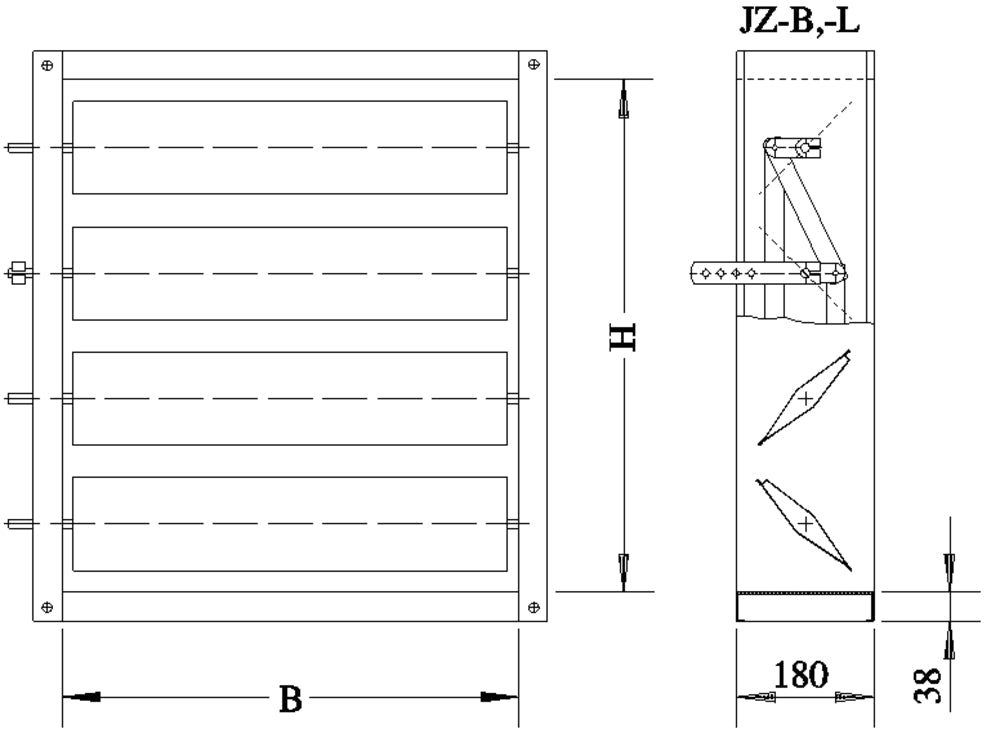

| Breite x Höhe | 1000 x 675 MMT |
| Höhe [mm] | 675 |
| Volumenstrom [m³/h] | 9720 m³/h |

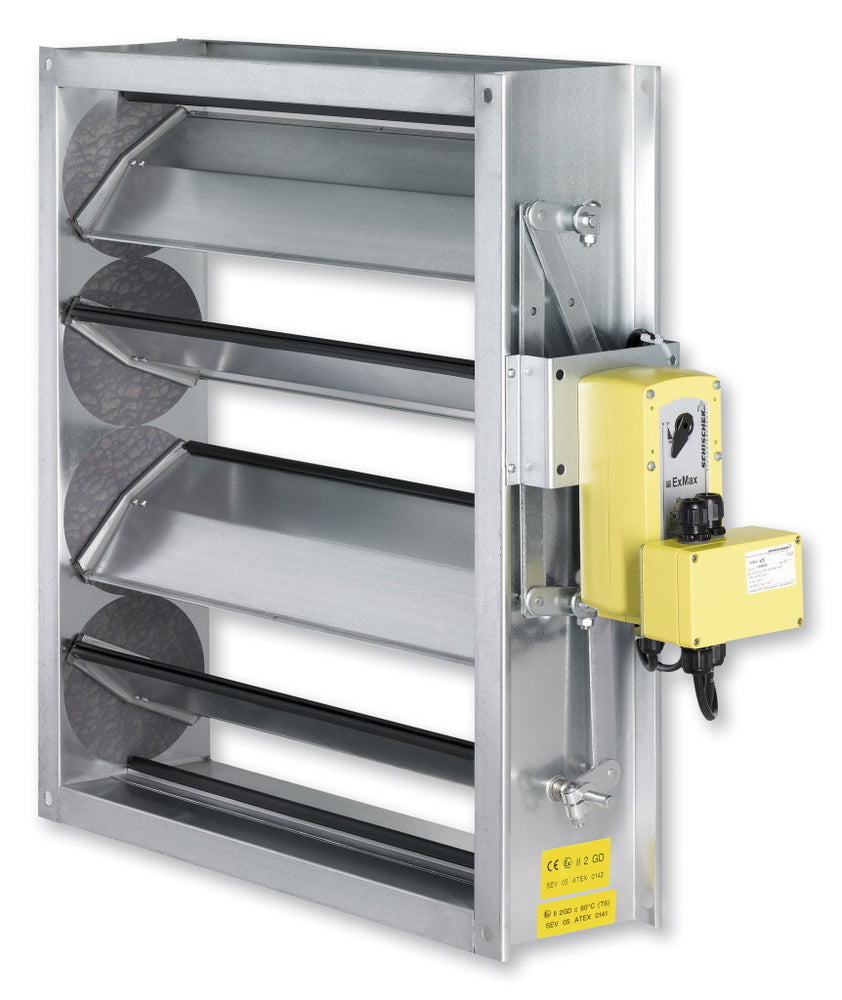

Jalousieklappen in rechteckiger Bauform zur Volumenstrom- und Druckregelung sowie zum luftdichten Absperren von Luftleitungen und Öffnungen in Wänden und Decken. Einsetzbar für Kanaldrücke bis 1000 Pa. Funktionsfähige Einheit, bestehend aus dem Gehäuse, strömungsgerechten Lamellen und der Klappenmechanik. Beidseitig geeignet zum Anbau von Luftleitungsprofilen. Position der Lamellen von außen durch Kerbung in den Achsen erkennbar. Leckluftstrom bei geschlossener Jalousieklappe nach EN 1751, Klasse 4. Gehäuse-Leckluftstrom nach EN 1751, Klasse C.
Serie: JZ-LL - (Breite: 1000 mm Höhe: 675 mm )
